BCX56 SOT-89 Nexperia NPN Bipolar Transistor: Özellikler ve Açıklama
Başlık: BCX56 SOT-89 Nexperia 80V 1A NPN Orta Güç Transistörü
BCX56, Nexperia tarafından üretilen bir NPN bipolar junction transistörü (BJT) olup, SOT-89 (SC-62) yüzey montaj cihazı (SMD) plastik kılıfında sunulmaktadır. 80V kollektör-emiter gerilimi, 1A sürekli kollektör akımı ve 1.2W güç dağılımıyla anahtarlama ve amplifikasyon uygulamaları için tasarlanmıştır. Yüksek akım kapasitesi, düşük kollektör-emiter doygunluk gerilimi (500mV @ 500mA) ve AEC-Q101 otomotiv sertifikasyonu ile lineer voltaj regülatörleri, güç yönetimi ve düşük taraf anahtarları gibi uygulamalarda kullanılır. Bu rehber, BCX56 SOT-89’un teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “BCX56 datasheet”, “BCX56 fiyat” veya “BCX56 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
BCX56 SOT-89 Nexperia Nedir?
BCX56, yüksek voltajlı bir NPN transistördür ve SOT-89 kılıfıyla kompakt, yüzey montajlı tasarımlar için uygundur. Üç farklı akım kazancı seçeneği (h<sub>FE</sub>: 63-250) sunar ve açıkta kalan ısı emici, mükemmel termal ve elektriksel iletkenlik sağlar. BCX56-16 varyantı, en yaygın kullanılan modeldir ve “BA, BD, BH, BL” işaretleriyle tanımlanır. PNP tamamlayıcısı BCX53’tür. Düşük gürültü figürü ve 180 MHz geçiş frekansı, ses ve sinyal amplifikasyonu için uygundur.
BCX56 SOT-89 Teknik Özellikler
Teknik özellikler, Nexperia veri sayfasından ve diğer kaynaklardan (DigiKey, Mouser, Amazon) derlenmiştir:
-
Tip: NPN Bipolar Junction Transistör (BJT).
-

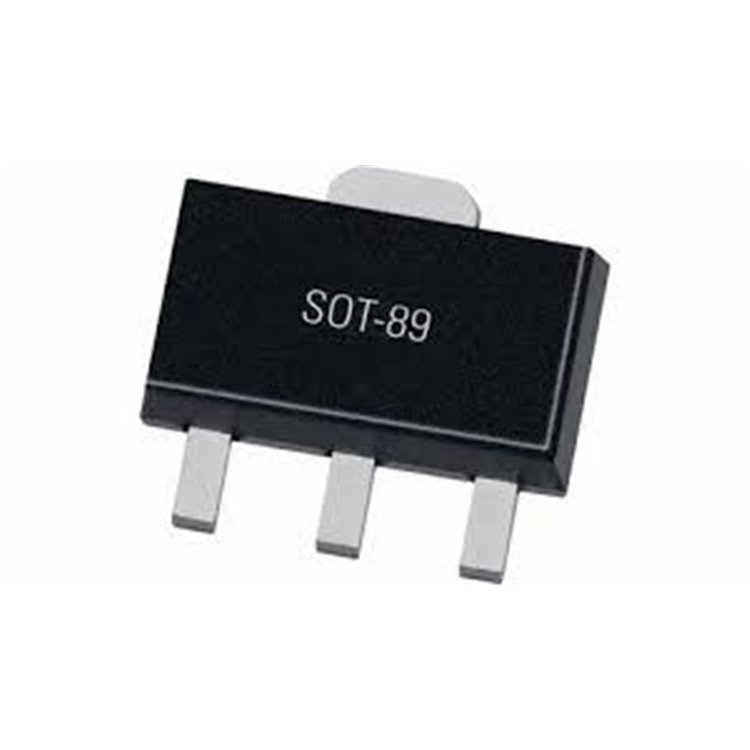

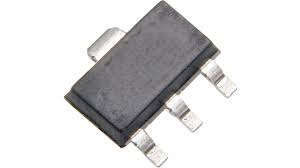

Kılıf Tipi: SOT-89 (SC-62, 3-Pin, SMD).
-
Üretici: Nexperia (eski adıyla NXP Semiconductors).
-
Parça Numarası: BCX56, BCX56-16 (en yaygın varyant, işaretler: BA, BD, BH, BL).
-
Kollektör-Emitter Gerilimi (V<sub>CEO</sub>): 80V.
-
Kollektör-Baz Gerilimi (V<sub>CBO</sub>): 100V.
-
Emitter-Baz Gerilimi (V<sub>EBO</sub>): 5V.
-
Sürekli Kollektör Akımı (I<sub>C</sub>): 1A.
-
Pik Kollektör Akımı (I<sub>CM</sub>): 2A (darbe testi: t<sub>p</sub> ≤ 300 µs, δ = 0.02).
-
Güç Dağılımı (P<sub>tot</sub>):
-
DC Akım Kazancı (h<sub>FE</sub>):
-
63-250 (@ I<sub>C</sub>=150mA, V<sub>CE</sub>=2V).
-
Minimum 100 (@ I<sub>C</sub>=150mA, V<sub>CE</sub>=2V, BCX56-16).
-
Kollektör-Emitter Doygunluk Gerilimi (V<sub>CE(sat)</sub>): 500mV (maksimum, @ I<sub>C</sub>=500mA, I<sub>B</sub>=50mA).
-
Geçiş Frekansı (f<sub>T</sub>): 180 MHz (tipik).
-
Gürültü Figürü: Düşük (spesifik değer veri sayfasında).
-
Çalışma Sıcaklığı: -65°C ila +150°C.
-
Pin Konfigürasyonu:
-
Özel Özellikler:
-
Yüksek akım kapasitesi (1A).
-
Üç akım kazancı seçeneği (h<sub>FE</sub> grupları).
-
Açıkta ısı emici, termal ve elektriksel iletkenlik.
-
AEC-Q101 otomotiv sertifikalı.
-
RoHS uyumlu, kurşunsuz.
-
Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız raf ömrü).
-
Boyutlar: ~4.5mm x 2.5mm x 1.5mm (SOT-89).
-
Ağırlık: ~0.05g.
Bu özellikler, BCX56’yı anahtarlama ve amplifikasyon için çok yönlü bir transistör yapar.
BCX56 SOT-89 Kullanım Alanları
BCX56, yüksek akım ve voltaj gerektiren uygulamalarda kullanılır:
-
Lineer Voltaj Regülatörleri: Sabit voltaj kontrolü.
-
Güç Yönetimi: DC-DC dönüştürücüler, batarya devreleri.
-
Düşük Taraf Anahtarları: Röle ve motor kontrolü.
-
MOSFET Sürücüleri: Güç anahtarlama devreleri.
-
Ses Amplifikatörleri: AF sürücü ve çıkış kademeleri.
-
Otomotiv Elektronikleri: AEC-Q101 uyumluluğu ile araç sistemleri.
-
Endüstriyel Kontrol: Sensör arayüzleri, aktüatör sürücüleri.
Yüksek güç dağılımı ve termal performans, zorlu ortamlarda güvenilirlik sağlar.
BCX56 SOT-89 Avantajlar
Neden BCX56’yı seçmelisiniz? Temel avantajlar:
-
Yüksek Voltaj ve Akım: 80V, 1A kapasite, çok yönlü kullanım.
-
Düşük Doygunluk Gerilimi: 500mV, enerji verimliliği.
-
Kompakt Kılıf: SOT-89, yer tasarruflu SMD tasarım.
-
Termal Performans: Açıkta ısı emici, etkili ısı dağıtımı.
-
Otomotiv Sertifikası: AEC-Q101, güvenilirlik.
-
Nexperia Kalitesi: Endüstri standardı üretim.
BCX56 ile Benzer Transistörler
-
BCX53: PNP tamamlayıcısı, 80V, 1A, SOT-89.
-
BCP56: SOT-223 kılıf, 80V, 1A, daha yüksek güç dağılımı.
-
BC639: TO-92 kılıf, 80V, 1A, THT montaj.
-
2N2222A: TO-92, 40V, 800mA, daha düşük voltaj.
Seçim Kriteri: BCX56, SOT-89 SMD kılıf ve yüksek voltaj/akım için öne çıkar; BCP56, daha yüksek güç dağılımı gereken durumlarda tercih edilir.
BCX56 Sık Sorulan Sorular (SSS)
-
BCX56-16’nın işaret kodu nedir? BA, BD, BH, BL.
-
Maksimum güç dağılımı nedir? 1.2W (uygun PCB ile).
-
THT versiyonu var mı? Hayır, yalnızca SOT-89 SMD kılıf mevcut.
BCX56 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için BCX56 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
-
-
Texas Instruments (NXP geçmişi): www.ti.com (NXP arşivi).
-
Not: Veri sayfası; pinout, elektriksel özellikler, termal özellikler, uygulama devreleri (anahtar, amplifikatör) ve PCB yerleşim önerilerini içerir.
BCX56 Fiyat ve Stok Bilgileri
BCX56 SOT-89’u satın almak için (fiyatlar Haziran 2025 itibarıyla yaklaşık değerlerdir):
