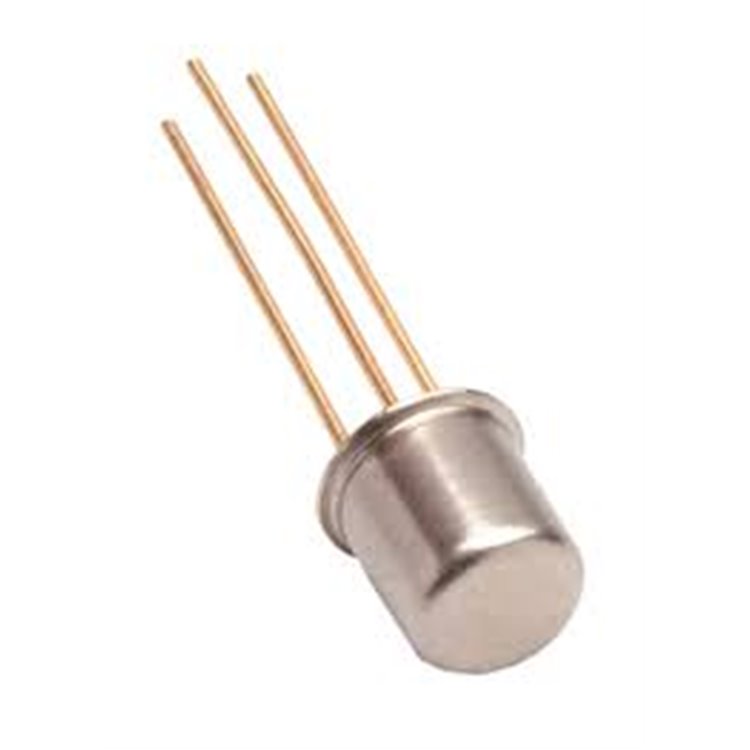

BFX37 TO-18 PNP TRANSİSTÖR 60V 0.05A - DELTASET ELEKTRONİK

BFX37 TO-18: PNP TRANSİSTÖR, 60V, 0.05A, DÜŞÜK GÜRÜLTÜ

* * * * * *

Ürün Kodu 22112442

Stok Kodu EMP-BFX37 TO-18, 60V 0.05A PNP transistör, düşük gürültü ve yüksek kazanç, amplifikatör uygulamaları için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

BCP56-16 SOT-223 - DELTASET ELEKTRONİK

BCX56 SOT-89 NPN TRANSİSTÖR - DELTASET ELEKTRONİK

IRF3710 TO-220 MOSFET - DELTASET ELEKTRONİK

IRFP250N MOSFET 200V 30A TO-247 - DELTASET ELEKTRONİK

IRFZ44 TO-263 - DELTASET ELEKTRONİK

BD139 TRANSİSTÖR - DELTASET ELEKTRONİK

STK13003 NPN GÜÇ TRANSİSTÖRÜ 1.5A 400V TO-220F - DELTASET ELEKTRONİK

BC817-40 SOT-23 NPN TRANSİSTÖR - DELTASET ELEKTRONİK

BC856 SOT-23 - DELTASET ELEKTRONİK

BC807,BC807-40 SOT-23 TRANSİSTÖR - DELTASET ELEKTRONİK

2SK117 N-CHANNEL JFET TRANSİSTÖR TO-92 - DELTASET ELEKTRONİK

TYN625 25A 600V SCR THYRİSTOR TO-220 - DELTASET ELEKTRONİK

TNY612 12A 600V - DELTASET ELEKTRONİK

ST13007 TO-220 NPN TRANSİSTÖR - DELTASET ELEKTRONİK

IKW40N120T K40T120 TO-247 IGBT 1200V 40A - DELTASET ELEKTRONİK

BFX37 SGS PNP düşük gürültülü transistör

BFX37 TO-18 PNP Transistörün Teknik ÖzellikleriBFX37, Semelab (şimdi TT Electronics) ve diğer üreticiler (ör. STMicroelectronics, Continental Device India) tarafından üretilen bir PNP silikon planar transistördür. Hermetik olarak mühürlenmiş TO-18 metal kılıfta sunulur ve düşük seviyeli, düşük gürültülü amplifikatör uygulamaları için tasarlanmıştır. Yüksek akım kazancı ve geniş frekans aralığı ile özellikle hassas sinyal amplifikasyonu için uygundur. İşte temel teknik özellikleri:

Transistör Tipi: PNP, Silikon Planar Bipolar Junction Transistör (BJT)
Kollektör-Emiter Voltajı (V_CEO): -60V
Kollektör-Beyz Voltajı (V_CB): -60V
Emiter-Beyz Voltajı (V_EB): -6V
Kollektör Akımı (I_C): -0.05A (50 mA)
Güç Dağılımı (P_C): 0.3W (300 mW)
Akım Kazancı (h_FE):
- Minimum 100 (1 µA ila 100 mA aralığında)
- Tipik 100-300 (I_C = 10 mA, V_CE = -5V)
Geçiş Frekansı (f_T): 40 MHz (tipik)
Gürültü Faktörü (NF): Düşük gürültü, düşük seviyeli amplifikatörler için optimize edilmiş
Çalışma Bağlantı Sıcaklığı (T_j): Maksimum 200°C
Paket Tipi: TO-18 (TO-206AA, 3-pin, THT montaj, hermetik metal kılıf)
Pin Konfigürasyonu:
- Pin 1: Emiter
- Pin 2: Beyz
- Pin 3: Kollektör
Boyutlar:
- Çap: 5.31 mm (0.209 inç) ila 5.84 mm (0.230 inç)
- Pin çapı: 0.41 mm (0.016 inç) ila 0.48 mm (0.019 inç)
- Pin aralığı: 2.54 mm (0.100 inç, nominal)
RoHS Uyumluluğu: Eski üretim olduğundan RoHS uyumlu olmayabilir; modern alternatifler RoHS uyumludur
Standartlar: BS, CECC, JAN, JANTX, JANTXV ve JANS spesifikasyonlarına uygun işlenebilir (Semelab üretimi)
ECCN Kodu: EAR99

Not: BFX37, düşük gürültü ve yüksek kazanç özellikleriyle düşük seviyeli amplifikatörler için tasarlanmıştır. Bazı distribütörlerde üretimden kaldırılmış (obsolete) olarak işaretlenebilir. Veri sayfası için: BFX37 Datasheet.BFX37’nin Avantajları

Düşük Gürültü: Düşük seviyeli, düşük gürültülü amplifikatörler için optimize edilmiş.
Yüksek Akım Kazancı: 1 µA ila 100 mA aralığında yüksek h_FE (100-300).
Geniş Frekans Aralığı: 40 MHz geçiş frekansı, geniş bantlı amplifikasyon için uygun.
Hermetik Kılıf: TO-18 metal kılıf, zorlu çevresel koşullarda dayanıklılık sağlar.
Kompakt Tasarım: TO-18 paketi, küçük boyutlu devreler için uygun.
Çok Yönlü Kullanım: Düşük akım (50 mA) ve 60V kapasitesi, çeşitli analog uygulamalarda esneklik.

BFX37’nin Kullanım AlanlarıBFX37, düşük gürültü ve yüksek kazanç gerektiren hassas amplifikasyon uygulamalarında kullanılır. Başlıca kullanım alanları:

Düşük Seviyeli Amplifikatörler: Ses ön amplifikatörleri, sensör sinyal amplifikasyonu.
Sinyal Koşullandırma: Fotodiyot, mikrofon ve diğer hassas sensör sinyallerinin yükseltilmesi.
Osilatör Devreleri: RF ve ses frekansı osilatörleri.
Hobi ve Eğitim Projeleri: Analog devre prototipleri ve deneysel devreler.
Endüstriyel Elektronik: Ölçüm cihazları ve kontrol sistemleri.

Örnek Devre: BFX37, ortak emiter amplifikatör konfigürasyonunda kullanıldığında, beyz girişine uygulanan sinyal (Pin 2) amplifiye edilerek kollektörden (Pin 3) alınır. Kazanç, beyz ve kollektör dirençleriyle belirlenir. Düşük gürültü performansı için uygun önyargı koşulları (ör. I_C = 10 mA, V_CE = -5V) kullanılmalıdır.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: Kollektör akımını -50 mA, V_CEO’yu -60V ve V_EBO’yu -6V aşmayın. Güvenli kullanım için %20 kuralına uyun (ör. -40 mA, -48V).
Isı Yönetimi: 0.3W güç dağılımı için uygun ısı dağıtımı sağlayın; TO-18 metal kılıf iyi ısı iletimi sunar.
Pin Kontrolü: Devreye yerleştirmeden önce pin konfigürasyonunu (Emiter, Beyz, Kollektör) veri sayfasından doğrulayın.
ESD Koruması: Hermetik kılıf dayanıklı olsa da, elektrostatik deşarj (ESD) önlemleri alın.
Depolama ve Çalışma Sıcaklığı: Maksimum 200°C bağlantı sıcaklığını aşmayın; tipik kullanımda 0°C ila +70°C önerilir.

BFX37 Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, BFX37 TO-18 PNP transistörlerini orijinal ve yüksek kaliteli olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

Fiyat ve Stok Bilgisi: Güncel fiyat ve stok durumu için lütfen DeltaSet Elektronik ile iletişime geçin. BFX37, eski bir bileşen olduğundan stok sınırlı olabilir; DeltaSet Elektronik’in tedarik imkanlarını doğrulayın.

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

BFX37, TO-18, PNP transistör, 60V, 0.05A, düşük gürültü, DeltaSet Elektronik, elektronik bileşen, silikon transistör, düşük seviyeli amplifikatör, yüksek kazanç, TO-18 metal kılıf, hermetik kılıf, sinyal amplifikasyonu
