CD4001BE – 4 Kanallı 2 Girişli CMOS NOR Kapısı – DIP-14

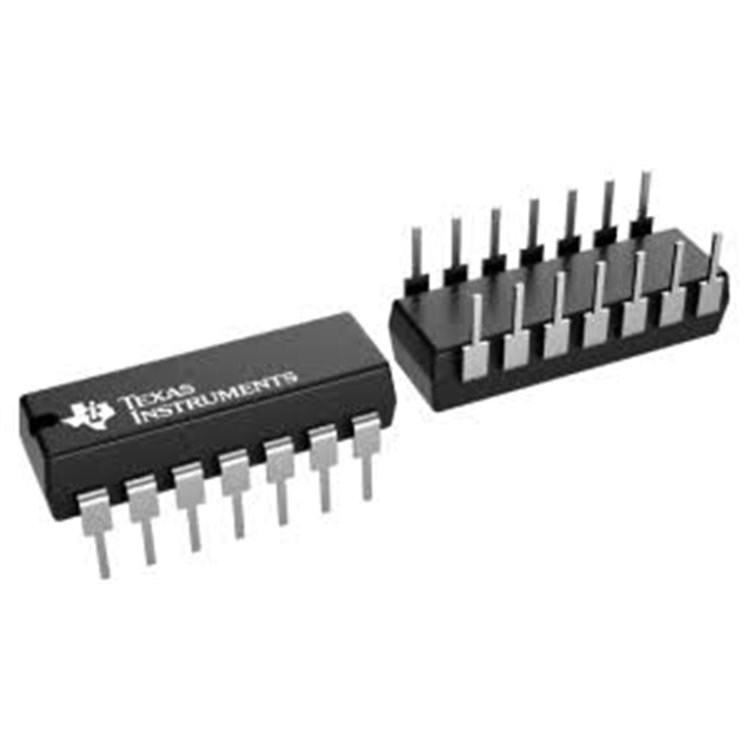

CD4001BE için resim sonucu

CD4001BE DIP-14 Entegre Özellikleri

Genel Tanım:
CD4001BE, Texas Instruments tarafından üretilen, CMOS tabanlı bir dört kapılı NOR (veya değil) lojik entegresidir. DIP-14 paketinde sunulan bu entegre, her biri iki girişli dört bağımsız 2 girişli NOR kapısı içerir. Düşük güç tüketimi, geniş voltaj aralığı ve yüksek gürültü bağışıklığı ile dijital devrelerde lojik işlemler, osilatör devreleri ve sinyal işleme uygulamalarında kullanılır. CD4001BE, CD4000 serisi CMOS lojik ailesinin bir üyesidir ve genel amaçlı lojik uygulamalar için idealdir.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 3V ila 18V (geniş CMOS aralığı).
- Güç Tüketimi:
  - Bekleme modu: <1 µA (tipik, 5V).
  - Aktif mod: 10 µA ila 100 µA (frekans ve yüke bağlı).
- Yayılım Gecikmesi (Propagation Delay):
  - 90 ns (5V).
  - 50 ns (10V).
  - 40 ns (15V).
- Çıkış Akımı:
  - Kaynak (source): -3.4 mA (VDD=15V, VOUT=0V).
  - Alıcı (sink): 3.4 mA (VDD=15V, VOUT=15V).
- Lojik Ailesi: CD4000 serisi CMOS.
- Giriş Voltaj Seviyeleri:
  - Lojik 1: 0.7 x VDD (minimum).
  - Lojik 0: 0.3 x VDD (maksimum).

Fonksiyon Özellikleri:

Kapı Türü: 2 girişli NOR (veya değil).
Kapı Sayısı: 4 bağımsız NOR kapısı.
Lojik Fonksiyon: Çıkış = A NOR B = NOT (A OR B).

Doğruluk Tablosu:

A	B	Çıkış
0	0	1
0	1	0
1	0	0
1	1	0

Çıkış Tipi: Push-pull (tamamlayıcı CMOS çıkışı).

Koruma ve Ek Özellikler:
- ESD Koruması: Standart CMOS koruması (±2 kV HBM, modele bağlı).
- Düşük Güç Tüketimi: CMOS teknolojisi, batarya destekli sistemler için ideal.
- Geniş Voltaj Aralığı: 3V-18V, farklı güç kaynaklarıyla uyumluluk.
- Yüksek Gürültü Bağışıklığı: 0.45 x VDD gürültü marjı, endüstriyel ortamlarda güvenilir.
- Giriş Koruması: Tüm girişler, fazla voltaj ve statik deşarja karşı korumalı.
Fiziksel Özellikler:
- Paket Tipi: DIP-14 (Dual Inline Package).
- Boyutlar: Yaklaşık 19.3 mm x 6.4 mm x 3.3 mm.
- Pin Sayısı: 14.
- Pin Yapılandırması:
  - Pin 1-2, 5-6, 8-9, 12-13: Girişler (A1, B1, A2, B2, A3, B3, A4, B4).
  - Pin 3, 4, 10, 11: Çıkışlar (Q1, Q2, Q3, Q4).
  - Pin 7: GND.
  - Pin 14: VDD.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
- Ağırlık: Yaklaşık 1 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -55°C ila +125°C (endüstriyel sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: CD4001BE RoHS uyumludur (Pb-free).
- Yaşam Döngüsü: Aktif (üretim devam ediyor).
Ek Özellikler:
- Çok Yönlü Kullanım: NOR kapıları, OR, AND, NOT gibi temel lojik kapıları türetmek için kullanılabilir.
- Kolay Entegrasyon: Arduino, PIC ve diğer mikrodenetleyicilerle uyumlu.
- Osilatör Uygulamaları: Harici direnç ve kapasitör ile RC osilatör devreleri oluşturulabilir.
- Pin Uyumluluğu: CD4001BE, HEF4001BP (NXP) ile pin uyumludur.

Uygulama Alanları:

Dijital Lojik Devreleri: Kombinasyonel lojik tasarımlar (ör. kod çözücüler, seçiciler).
Osilatör Devreleri: RC osilatörler ve zamanlayıcılar.
Sinyal İşleme: Lojik sinyal dönüşüm ve kontrol devreleri.
Endüstriyel Kontrol: Sensör arayüzleri ve durum kontrolü.
Eğitim ve Prototip: Arduino ve mikrodenetleyici tabanlı projeler.

Avantajları:

Geniş Voltaj Aralığı: 3V-18V, esnek güç kaynağı uyumluluğu.
Düşük Güç Tüketimi: CMOS tasarımı, batarya destekli uygulamalar için ideal.
Kullanıcı Dostu Paket: DIP-14, prototip geliştirme ve manuel lehimleme için uygun.
Yüksek Gürültü Bağışıklığı: Endüstriyel ortamlarda güvenilir performans.
Düşük Maliyet: Yaygın ve ekonomik bir lojik entegresi.
