CD4052BM SOIC-16 - DELTASET ELEKTRONİK

CMOS ANALOG/DİJİTAL 4:1 MULTİPLEXER/DEMULTİPLEXER

* * * * * *

Ürün Kodu 34471649

Stok Kodu CD4052BM-SOIC16: Texas Instruments CD4052BM, 4-kanal multiplexer/demultiplexer, SOIC-16 kılıf, 3V-20V. Analog/dijital anahtarlama için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

CD4001 - HEF4001 SOIC-14 SMD NOR KAPISI - DELTASET ELEKTRONİK

HEF4073BT SOIC-14 SMD AND KAPISI - DELTASET ELEKTRONİK

HEF4538BT SOIC-16 - DELTASET ELEKTRONİK

CD4052

TRANS ULN2004ADR DRIVER SOIC16 SMD (ULN2004ADR)

CD4052BM Differential 4-Kanal Multiplexer/Demultiplexer SOIC-16 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: CMOS Differential 4-Kanal Analog/Dijital Multiplexer/Demultiplexer

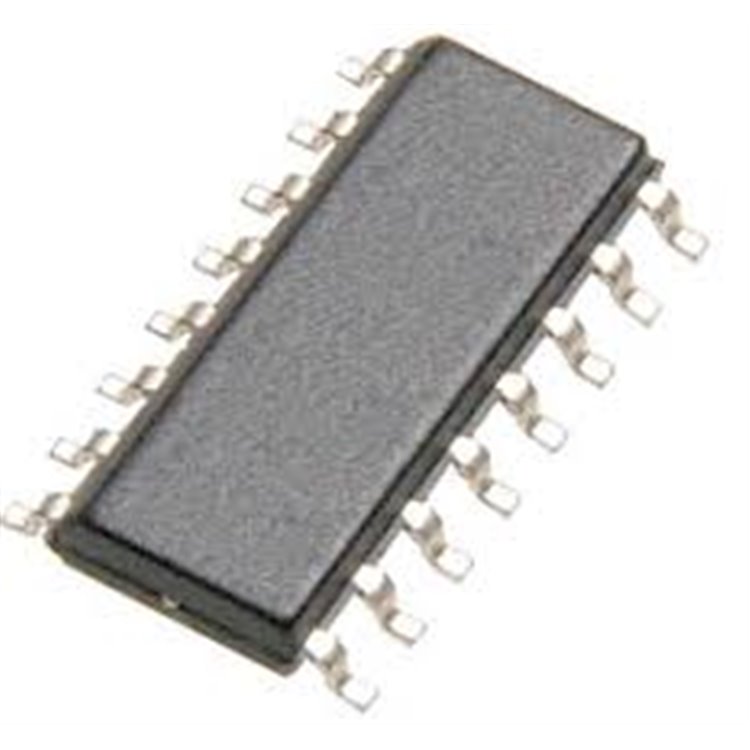

Kılıf Tipi: SOIC-16 (Yüzey Montaj, 9.9 mm x 3.91 mm x 1.58 mm)
Kanal Sayısı: 2 x 4:1 (diferansiyel 4-kanal, çift anahtar)
Besleme Voltajı (Vdd-Vss): 3V - 20V
Analog Sinyal Aralığı (Vdd-Vee): ±10V (maks. 20V p-p)
ON Direnci (Ron): ~240Ω (tipik, Vdd = 5V)
OFF Sızıntı Akımı: ~100nA (maksimum, Vdd = 20V)
Akım Tüketimi: ~1µW (tipik, Vdd-Vss = 10V, statik)
Kontrol Girişleri: A, B (2-bit), INH (Inhibit, aktif yüksek)
Pin Konfigürasyonu:
- Pin 1, 2, 4, 5: Y0-Y3 (1. kanal giriş/çıkış)
- Pin 11, 12, 14, 15: X0-X3 (2. kanal giriş/çıkış)
- Pin 3: Y (1. kanal ortak çıkış/giriş)
- Pin 13: X (2. kanal ortak çıkış/giriş)
- Pin 6: INH (Inhibit)
- Pin 9, 10: B, A (Kontrol girişleri)
- Pin 7: Vee (Negatif besleme/GND)
- Pin 8: Vss (GND)
- Pin 16: Vdd (Besleme, 3V-20V)
Çalışma Sıcaklığı: -55°C ile +125°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Düşük ON direnci ve sızıntı akımı
- Lojik seviye dönüşümü (3V-15V kontrol sinyalleri)
- Çok düşük statik güç tüketimi

Kaynak: Texas Instruments CD4052B datasheetAvantajlar

Geniş Voltaj Aralığı: 3V-20V, esnek besleme uyumluluğu.
Düşük Güç: ~1µW statik, batarya ile çalışır.
Esnek Kullanım: 4:1 multiplexer veya 1:4 demultiplexer.

Kullanım Alanları

Analog/dijital sinyal anahtarlama, ses/görüntü yönlendirme, veri toplama sistemleri, hobi projeleri.

Kullanım İpuçları

Bağlantı: Vdd (Pin 16) için 3V-20V, Vss (Pin 8) için GND; 100 nF kondansatör. A/B (Pin 10, 9) ve INH (Pin 6) için lojik sinyaller. Vee (Pin 7) negatif besleme veya GND.
Montaj: SOIC-16, reflow lehimleme (maks. 260°C, 10 saniye).
Test: Multimetre ile Vdd; osiloskop ile anahtarlama süresi.
ESD Koruması: Antistatik bileklik.
Datasheet: Texas Instruments CD4052B datasheet’ini inceleyin.
Alternatifler: HEF4052BT, 74HC4052, MC14052BD.
Depolama: Nemden uzak, antistatik torba.
