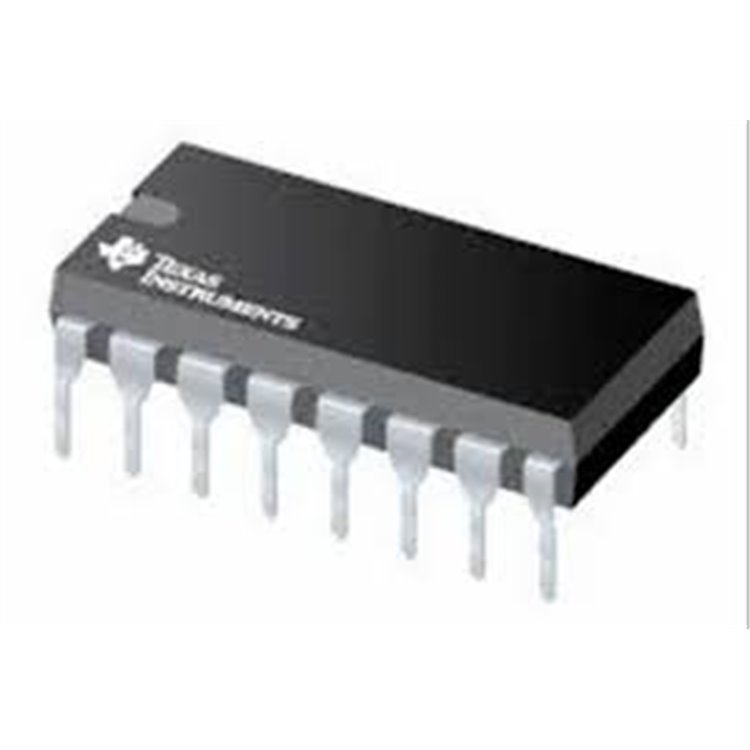

CD4060 DIP-16 - DELTASET ELEKTRONİK

CMOS 14 KADEMELİ RİPPLE-CARRY İKİLİ SAYICI VE DAHİLİ OSİLATÖR

* * * * * *

Ürün Kodu 344711853

Stok Kodu CD4060BE-DIP16: Texas Instruments CD4060BE, 14 kademeli ikili sayıcı/bölücü ve osilatör, DIP-16 kılıf, 3V-18V çalışma voltajı. Zamanlayıcı ve frekans bölücüler için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4060BM SOIC-16 CMOS SAYAÇ OSİLATÖR - DELTASET ELEKTRONİK

CD4060BE DIP-16 BİNARY COUNTER - DELTASET ELEKTRONİK

CD4060 - DELTASET ELEKTRONİK

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

CD4060BE 14 Kademeli İkili Sayıcı/Bölücü ve Osilatör DIP-16 - DELTASET ELEKTRONİK

CD4060BE 14 Kademeli İkili Sayıcı/Bölücü ve Osilatör DIP-16 - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: 14 Kademeli Ripple-Carry İkili Sayıcı/Bölücü ve Osilatör (CMOS)
Kılıf Tipi: DIP-16 (Through Hole, 19.3 mm x 6.35 mm x 3.9 mm)
Fonksiyon: Dahili osilatör ve 14 kademeli ikili sayıcı (16384’e kadar bölme)
Besleme Voltajı (Vdd): 3V - 18V
Saat Frekansı: Maksimum 24 MHz @ 15V
Akım Tüketimi:
- Bekleme: ~10µA (tipik, Vdd = 5V)
- Aktif: ~600µA (tipik, Vdd = 5V, 1 MHz)
Çıkış Akımı:
- Yüksek Seviye (Ioh): -1.5mA (Vdd = 5V)
- Düşük Seviye (Iol): 1.5mA (Vdd = 5V)
Yayılım Gecikmesi (Propagation Delay): ~160ns (tipik, Vdd = 5V, CL = 50pF)
Pin Konfigürasyonu:
- Pin 1-3, 4-6, 13-15: Q4-Q10, Q12-Q14 (Sayıcı çıkışları)
- Pin 9: CLOCK IN (Osilatör girişi, Schmitt trigger)
- Pin 10: CLOCK OUT (Osilatör çıkışı)
- Pin 11: RESET (Aktif yüksek, sayıcıyı sıfırlar ve osilatörü devre dışı bırakır)
- Pin 12: OSC IN (Osilatör girişi)
- Pin 8: Vss (GND)
- Pin 16: Vdd (Besleme, 3V-18V)
Çalışma Sıcaklığı: -55°C ile +125°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Tamponlanmış giriş ve çıkışlar, yüksek fan-out (10 LS-TTL yükü)
- Schmitt trigger girişi, sınırsız giriş sinyali yükselme/düşme süresi
- %100 sessiz akım testi @ 20V
- JEDEC 13B standartlarına uyumlu

Kaynak: Texas Instruments CD4060B datasheetAvantajlar

Geniş Voltaj Aralığı: 3V-18V, farklı sistemlerle uyumluluk.
Düşük Güç Tüketimi: ~10µA bekleme akımı, batarya ile çalışan sistemler için ideal.
Dahili Osilatör: RC veya kristal osilatör konfigürasyonu, harici bileşenlerle kolay kurulum.
Yüksek Frekans: 24 MHz @ 15V, hızlı sayım ve bölme işlemleri.
DIP-16 Kılıf: Breadboard ve prototipleme için kolay montaj.

Kullanım Alanları

Zaman Gecikme Devreleri: Uzun süreli zamanlayıcılar (saniyeler, dakikalar).
Frekans Bölücüler: Saat sinyallerini bölerek düşük frekanslı sinyaller üretme.
Kontrol Sayıcıları: Endüstriyel otomasyon ve sıralı lojik sistemler.
Hobi ve DIY Projeleri: Arduino, Raspberry Pi ile osilatör ve sayıcı uygulamaları.
Eğitim: Dijital elektronik ve lojik devre deneyleri.

Kullanım İpuçları

Bağlantı:
- Vdd (Pin 16) için 5V veya 3.3V, Vss (Pin 8) için GND bağlayın; 100 nF bypass kondansatörü kullanın.
- RC osilatör için Pin 9 ve 10’a direnç (R) ve kapasitör (C) bağlayın; frekans yaklaşık f = 1/(2.2RC).
- Kristal osilatör için Pin 9 ve 10’a kristal ve iki 22pF kondansatör bağlayın.
- RESET (Pin 11) için düşük lojik seviyesi tutun; sıfırlama için yüksek (Vdd) uygulayın.
- Sayıcı çıkışları (Q4-Q14) ile lojik devreler veya mikrodenetleyici girişleri bağlanabilir.
Osilatör Tasarımı:
- Örnek: 1 kHz için R = 100kΩ, C = 10nF (f = 1/(2.2 x 100k x 10n) ≈ 1 kHz).
- Schmitt trigger girişi, gürültülü sinyallerde güvenilirlik sağlar.
Montaj: DIP-16 kılıf, through-hole montaj için uygundur; soket veya lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Vdd (~5V) ve çıkış lojik seviyelerini kontrol edin; osiloskop ile osilatör frekansını ve sayıcı çıkışlarını doğrulayın.
ESD Koruması: Statik elektriğe karşı antistatik bileklik kullanın.
Datasheet: Texas Instruments CD4060B datasheet’ini inceleyin.
Alternatifler:
- HEF4060BT (NXP, benzer 14 kademeli sayıcı, SOIC-16)
- CD4040BE (Texas Instruments, 12 kademeli sayıcı, DIP-16)
- CD4020BE (Texas Instruments, 14 kademeli sayıcı, osilatörsüz, DIP-16)
Depolama: Nemden uzak, kuru ortamda saklayın; ESD koruması için antistatik önlem alın.
