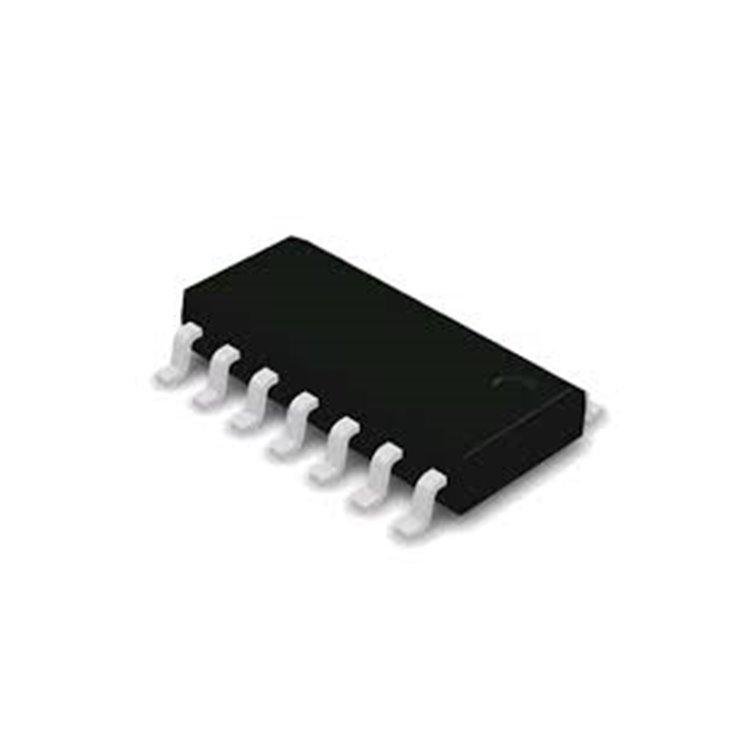

CD4070BM QUAD 2-GİRİŞLİ XOR KAPISI SOIC-14 - DELTASET ELEKTRONİK

CMOS 4 ELEMANLI 2 GİRİŞLİ XOR LOJİK KAPI

* * * * * *

Ürün Kodu 34471647

Stok Kodu CD4070BM-SOIC14: Texas Instruments CD4070BM, 4x 2-Girişli XOR kapısı, SOIC-14 kılıf, 3V-18V. Dijital lojik devreler için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

CD4001 - HEF4001 SOIC-14 SMD NOR KAPISI - DELTASET ELEKTRONİK

HEF4073BT SOIC-14 SMD AND KAPISI - DELTASET ELEKTRONİK

HEF4538BT SOIC-16 - DELTASET ELEKTRONİK

CD4070

CD4070BM Quad 2-Girişli XOR Kapısı SOIC-14 - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: CMOS Quad 2-Girişli XOR Lojik Kapı
Kılıf Tipi: SOIC-14 (Yüzey Montaj, 8.65 mm x 3.91 mm x 1.58 mm)
Çıkış Sayısı: 4 XOR kapısı, her biri 2 girişli
Besleme Voltajı (Vcc): 3V - 18V
Akım Tüketimi:
- Bekleme: ~20µA (tipik, Vcc = 5V)
- Aktif: ~1mA (Vcc = 5V, 1 MHz)
Yayılım Gecikmesi: ~65ns (tipik, Vcc = 5V, CL = 50pF)
Ç Havana Akımı:
- Yüksek Seviye (Ioh): -1.5mA (Vcc = 5V)
- Düşük Seviye (Iol): 1.5mA (Vcc = 5V)
Pin Konfigürasyonu:
- Pin 1, 4, 9, 12: A girişleri (1-4)
- Pin 2, 5, 10, 13: B girişleri (1-4)
- Pin 3, 6, 8, 11: Çıkışlar (Y1-Y4)
- Pin 7: Vss (GND)
- Pin 14: Vcc (3V-18V)
Çalışma Sıcaklığı: -55°C ile +125°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Tamponlanmış giriş/çıkışlar, yüksek fan-out (10 LS-TTL yükü)
- Yüksek gürültü bağışıklığı (%50 Vcc tipik)

Kaynak: Texas Instruments CD4070B datasheetAvantajlar

Geniş Voltaj Aralığı: 3V-18V, esnek sistem uyumluluğu.
Düşük Güç: ~20µA bekleme, batarya ile çalışır.
Kompakt SOIC-14: Yüzey montaj, yer tasarrufu sağlar.

Kullanım Alanları

Dijital lojik devreler, sinyal işleme, kontrol sistemleri, hobi projeleri (Arduino, Raspberry Pi).

Kullanım İpuçları

Bağlantı: Vcc (Pin 14) için 3.3V/5V, Vss (Pin 7) için GND; 100 nF kondansatör. Girişler (A, B) lojik sinyallere bağlanmalı.
Montaj: SOIC-14, reflow lehimleme (maks. 260°C, 10 saniye).
Test: Multimetre ile Vcc; osiloskop ile yayılım gecikmesi (~65ns).
ESD Koruması: Antistatik bileklik.
Datasheet: Texas Instruments CD4070B datasheet’ini inceleyin.
Alternatifler: CD4070BE (DIP-14), SN74HC86D, MC14070BD.
Depolama: Nemden uzak, antistatik torba.

Neden DELTASET ELEKTRONİK?

Orijinal Ürün: Texas Instruments, Microchip gibi markalar.
Hızlı Teslimat: Aynı gün kargo.
Profesyonel Destek: Teknik destek.
Geniş Yelpaze: Lojik IC’ler, mikrodenetleyiciler ve daha fazlası.

Stok ve Sipariş için İletişim:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected]

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

CD4070BM, CD4070, XOR kapısı, SOIC-14, DELTASET ELEKTRONİK, CMOS lojik, 3V-18V, düşük güç tüketimi, Texas Instruments, elektronik komponent, dijital devreler
