CD4072 SOIC-14 - DELTASET ELEKTRONİK

CD4072 CMOS ÇİFT 4-GİRİŞLİ OR KAPISI

* * * * * *

Ürün Kodu 34471648

Stok Kodu CD4072BM SOIC-14 CMOS Çift 4-Girişli OR Kapısı (Stok Kodu: DSTK1470) – 3-18V, düşük güç tüketimi. Dijital lojik devreler için ideal. DeltaSet Elektronik güvencesiyle.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4072BE DIP-14 ÇİFT 4-GİRİŞLİ OR KAPISI - DELTASET ELEKTRONİK

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

CD4001 - HEF4001 SOIC-14 SMD NOR KAPISI - DELTASET ELEKTRONİK

HEF4073BT SOIC-14 SMD AND KAPISI - DELTASET ELEKTRONİK

CD4072 SOIC-14 - DELTASET ELEKTRONİK

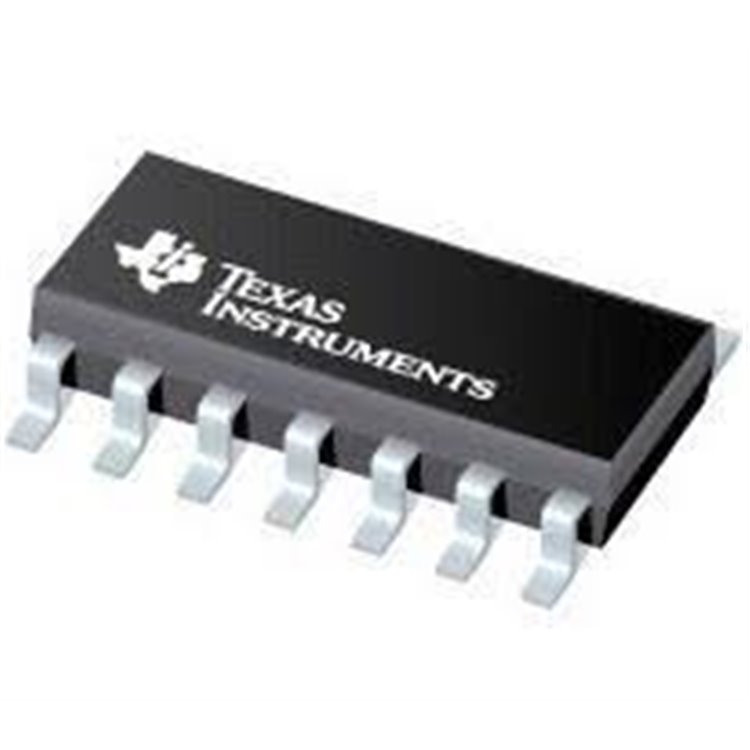

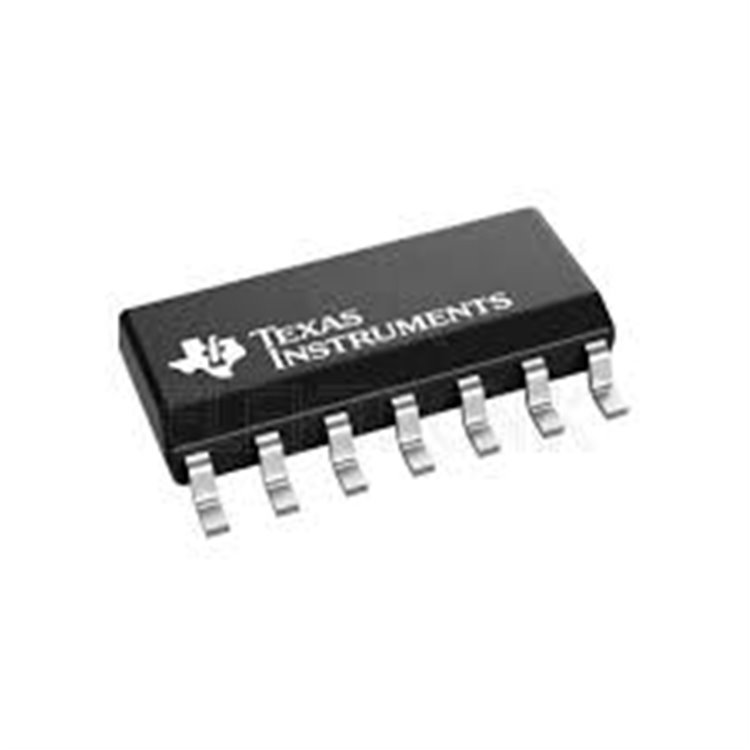

SOIC-14 için resim sonucu

CD4072BM SOIC-14 CMOS Çift 4-Girişli OR Kapısı – DELTASET ELEKTRONİK

Ürün Açıklaması:
CD4072BM, Texas Instruments tarafından üretilen bir CMOS çift 4-girişli OR kapısı entegre devresidir. SOIC-14 SMD paketinde sunulan bu entegre, her biri dört girişe sahip iki bağımsız OR kapısı içerir ve pozitif lojik OR fonksiyonunu doğrudan uygular. 4000 serisi CMOS teknolojisiyle üretilmiş olup, 3V ila 18V geniş besleme voltajı aralığında çalışır. Düşük güç tüketimi (80 µW tipik, Vdd=5V) ve yüksek gürültü bağışıklığı (1V @ 5V, 2V @ 10V, 2.5V @ 15V) ile dijital devrelerde güvenilir performans sunar. Orta hızlı çalışma (tPLH, tPHL = 60ns tipik @ Vdd=10V) ve standart simetrik çıkış özellikleri, bu entegreyi dijital sinyal işleme, kontrol sistemleri ve lojik devre tasarımları için ideal kılar.Ürün Özellikleri:

Tip: Çift 4-Girişli OR Kapısı
Paket: SOIC-14 SMD
Lojik Ailesi: CMOS (4000 serisi)
Besleme Voltajı: 3V - 18V
Çıkış Akımı: 6.8 mA (maksimum, Vdd=15V)
Yayılım Gecikmesi: 60 ns (tipik, Vdd=10V)
Düşük Güç Tüketimi: 80 µW (tipik, Vdd=5V)
Maksimum Giriş Akımı: 1 µA (
@18V
, tam sıcaklık aralığında), 100 nA (
@18V
, 25°C)
Gürültü Bağışıklığı: 1V (
@Vdd
=5V), 2V (
@Vdd
=10V), 2.5V (
@Vdd
=15V)
Uygulamalar: Dijital sinyal işleme, kontrol sistemleri, lojik devreler, veri yönlendirme
Standartlar: JEDEC 13B standartlarına uygun

Teknik Detaylar:

Pin Sayısı: 14
Çalışma Sıcaklığı: -55°C ila +125°C
ESD Koruması: Sınırlı, dikkatli kullanım gerektirir
Maksimum Besleme Voltajı: 18V. Daha yüksek voltajlar cihaza kalıcı hasar verebilir.
Giriş Kapasitansı: 5 pF (tipik)
Montaj Tipi: Yüzey Montaj (SMD)
MSL Seviyesi: MSL 1 (sınırsız)

Neden CD4072BM?
CD4072BM, düşük güç tüketimi ve geniş voltaj aralığı ile dijital devrelerde esnek ve güvenilir bir lojik kapısı çözümü sunar. SOIC-14 SMD paketi, kompakt tasarımlar için uygundur ve CMOS teknolojisi, yüksek gürültü bağışıklığı ile stabil çalışmayı garanti eder. Çift 4-girişli OR kapısı yapısı, birden fazla sinyalin birleştirilmesi gereken uygulamalarda verimlidir. DeltaSet Elektronik güvencesiyle, bu entegre devre, profesyonel ve hobi amaçlı projeleriniz için güvenilir bir bileşen olarak öne çıkar.Satın Alma Bilgileri:

Stok Kodu: DSTK1470
Fiyat: Güncel fiyat için www.deltaset.net adresini ziyaret edin veya bizimle iletişime geçin.
Hızlı Teslimat: Aynı gün kargo seçeneği ile siparişleriniz hızla elinize ulaşır.
Güvenilir Tedarik: DeltaSet Elektronik, orijinal ve kaliteli elektronik komponentler sunar.
