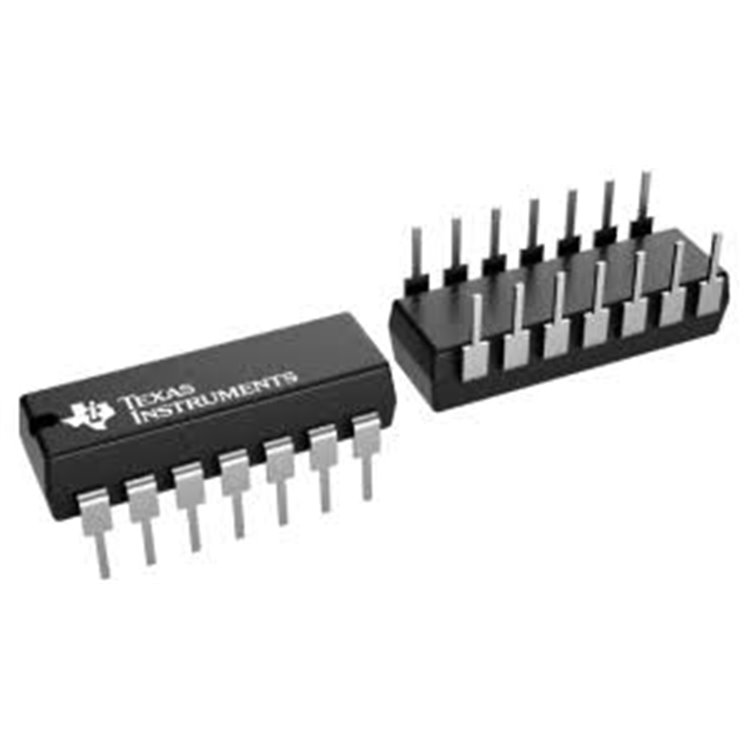

CD4073BE, Texas Instruments tarafından üretilen bir CMOS Triple 3-Input AND Gate entegre devresidir. DIP-14 (Dual In-line Package, Through-Hole Technology - THT) paketinde sunulan bu bileşen, üç adet bağımsız 3 girişli AND (VE) mantık kapısı içerir. Düşük güç tüketimi, geniş voltaj aralığı ve yüksek gürültü bağışıklığı ile dijital devrelerde yaygın olarak kullanılır. Mikrodenetleyici projeleri, lojik devreler ve kontrol sistemlerinde sıkça tercih edilir. Aşağıda CD4073BE’nin detaylı özellikleri yer almaktadır:
-
Fonksiyon: Üç adet 3 girişli AND kapısı; her kapı, üç girişin lojik VE işlemini gerçekleştirir (çıkış yalnızca tüm girişler "1" olduğunda "1" olur).
-
Yapı: CMOS teknolojisi, düşük güç tüketimi ve yüksek gürültü bağışıklığı sağlar.
-
Pim Sayısı: 14 (DIP-14 paketi).
-
Girişler: Her AND kapısı için 3 giriş (toplam 9 giriş: A1, B1, C1; A2, B2, C2; A3, B3, C3).
-
Çıkışlar: 3 çıkış (Y1, Y2, Y3).
-
Güç: VDD (besleme voltajı) ve VSS (toprak).
-
Çalışma Voltaj Aralığı: 3V ila 18V (tipik olarak 5V, 10V veya 15V), geniş CMOS uyumluluğu sunar.
-
Çıkış Akımı:
-
Yüksek Seviye (I_OH): Yaklaşık -0.51mA (V_DD=5V, V_O=4.6V).
-
Düşük Seviye (I_OL): Yaklaşık 0.51mA (V_DD=5V, V_O=0.4V).
-
Güç Tüketimi: Çok düşük, tipik olarak birkaç mikrowatt (statik durumda), batarya destekli sistemler için idealdir.
-
Yayılım Gecikmesi (Propagation Delay): Tipik 100ns (V_DD=5V, C_L=50pF), dijital uygulamalar için yeterince hızlı.
-
Giriş Kapasitansı: Tipik 5pF, düşük sinyal bozulması sağlar.
-
Çalışma Sıcaklık Aralığı: -55°C ila +125°C, endüstriyel ve zorlu koşullarda güvenilir performans.
-
Paket Tipi: DIP-14 THT, breadboard ve prototip devrelerde kolay kullanım için delikli montaj destekler.
-
Uygulama Alanları:
-
Dijital lojik devreler (kombinasyonel lojik tasarımlar).
-
Mikrodenetleyici arayüzleri ve sinyal koşullandırma.
-
Kontrol sistemleri ve otomasyon devreleri.
-
Eğitim amaçlı elektronik projeler ve deney setleri.
-
Avantajlar:
-
Yüksek Gürültü Bağışıklığı: CMOS teknolojisi sayesinde elektriksel gürültüye karşı dirençli.
-
Geniş Voltaj Aralığı: Farklı sistemlerle kolay entegrasyon.
-
Kompakt Tasarım: Üç AND kapısını tek bir pakette sunar, devre karmaşıklığını azaltır.
-
RoHS Uyumluluğu: Çevre dostu üretim.
CD4073BE, dijital devrelerde basit ama etkili bir lojik çözüm sunar. Üç girişli AND kapıları, birden fazla sinyalin birleştirilmesi gereken durumlarda esneklik sağlar. Hobi projelerinden endüstriyel uygulamalara kadar geniş bir kullanım yelpazesine sahiptir.
