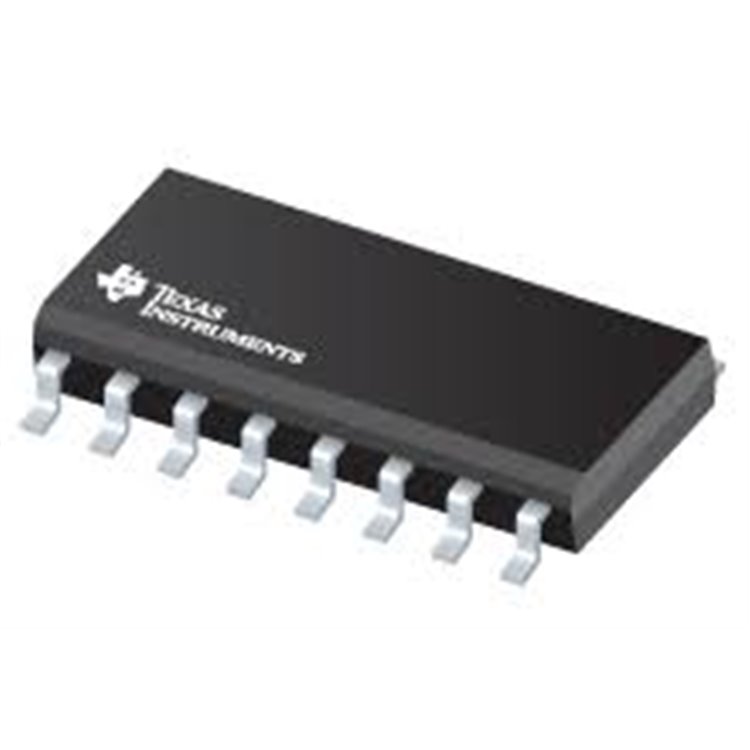

CD4094 -8 BİT SERİ GİRİŞLİ - SOIC16 -DELTASET ELEKTRONİK

UYGUN FİYAT - ORJİNAL ÜRÜN

* * * * * *

Ürün Kodu 344712938

Stok Kodu CD4094

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 - DIP16 - DELTASET ELEKTRONİK

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

CD4001 - HEF4001 SOIC-14 SMD NOR KAPISI - DELTASET ELEKTRONİK

HEF4073BT SOIC-14 SMD AND KAPISI - DELTASET ELEKTRONİK

CD4094 – 8-Bit Seri Girişli, Paralel Çıkışlı Kaydırma ve Saklama Kaydedici – SOIC-16

CD4094 SOIC16 için resim sonucu

CD4094 SOIC-16 Entegre Özellikleri

Genel Tanım:
CD4094, Texas Instruments, STMicroelectronics veya NXP gibi üreticiler tarafından sağlanan, CMOS tabanlı bir 8 bit kaydırmalı ve saklama yazmacı (shift-and-store bus register) entegresidir. SOIC-16 (dar gövde) paketinde sunulan bu entegre, seri girişten paralel veya seri çıkışa veri aktarımı için tasarlanmıştır. Düşük güç tüketimi, geniş voltaj aralığı ve 3 durumlu (3-state) çıkışları ile LED sürücü devreleri, ekran kontrolü ve veri aktarımı gibi uygulamalarda kullanılır. CD4094, paralel çıkışları saklama yeteneği ile seri-paralel veri dönüşümünde esneklik sağlar.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 3V ila 18V (geniş CMOS aralığı).
- Güç Tüketimi:
  - Bekleme modu: <1 µA (tipik, 5V).
  - Aktif mod: 20 µA ila 100 µA (frekans ve yüke bağlı).
- Veri Hızı: Maksimum 6 MHz (5V, tipik).
- Yayılım Gecikmesi (Propagation Delay):
  - 600 ns (3V).
  - 250 ns (10V).
  - 190 ns (15V).
- Çıkış Akımı: ±6.8 mA (sürücü/alıcı, 15V).
- Lojik Ailesi: CD4000 serisi CMOS.
İletişim ve Fonksiyon Özellikleri:
- Kaydırma Yazmacı Tipi: Seri girişten seri/paralel çıkış (serial to serial/parallel).
- Bit Sayısı: 8 bit.
- Çıkış Tipi: 3 durumlu (3-state) paralel çıkışlar (Q1-Q8) ve seri çıkış (QS).
- Giriş Sayısı: 3 (Data, Clock, Strobe).
- Çıkış Sayısı: 9 (8 paralel, 1 seri).
- Çalışma Modu:
  - Seri veri girişi (DATA) saat sinyali (CLOCK) ile kaydırılır.
  - STROBE sinyali ile paralel çıkışlar (Q1-Q8) güncellenir.
  - Seri çıkış (QS) kaskad bağlantılar için kullanılır.
- Kaskad Bağlantı: Birden fazla CD4094 seri olarak bağlanabilir (QS çıkışı ile).
Koruma ve Ek Özellikler:
- ESD Koruması: Standart CMOS koruması (±2 kV HBM, modele bağlı).
- Düşük Güç Tüketimi: CMOS teknolojisi sayesinde batarya destekli sistemler için ideal.
- Geniş Voltaj Aralığı: 3V-18V, farklı güç kaynaklarıyla uyumluluk.
- Yüksek Gürültü Bağışıklığı: CMOS tasarımı ile endüstriyel ortamlarda güvenilir.
Fiziksel Özellikler:
- Paket Tipi: SOIC-16 (dar gövde, Narrow SOIC).
- Boyutlar: Yaklaşık 10 mm x 4 mm x 1.5 mm.
- Pin Sayısı: 16.
- Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
- Ağırlık: Yaklaşık 0.2 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -55°C ila +125°C (endüstriyel sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
- RoHS Uyumluluğu: CD4094BNSR, CD4094BM gibi modeller kurşunsuz ve RoHS uyumludur.
- Yaşam Döngüsü: Aktif (üretim devam ediyor).
Ek Özellikler:
- 3 Durumlu Çıkışlar: Paralel çıkışlar yüksek empedans moduna geçirilebilir, veri yolu paylaşımı için uygundur.
- Kolay Entegrasyon: Arduino, PIC ve diğer mikrodenetleyicilerle uyumlu.
- Esnek Kullanım: Seri-paralel dönüşüm, LED kontrolü ve kaskad bağlantılar için ideal.
- Pin Uyumluluğu: CD4094, HEF4094 ile pin uyumludur.

Uygulama Alanları:

LED Sürücü Devreleri: Çoklu LED’lerin seri kontrolü.
Ekran Kontrolü: 7 segment veya matris ekranlar için veri aktarımı.
Veri İletimi: Seri-paralel dönüşüm gerektiren sistemler.
Endüstriyel Kontrol: Sensör verilerinin toplanması ve aktarımı.
Eğitim ve Prototip: Arduino ve mikrodenetleyici projeleri.

Avantajları:

Geniş Voltaj Aralığı: 3V-18V, esnek güç kaynağı uyumluluğu.
Düşük Güç Tüketimi: CMOS tasarımı, batarya destekli uygulamalar için ideal.
Kompakt Paket: SOIC-16, otomatik montaj ve yer tasarrufu sağlar.
Yüksek Hız: 6 MHz’e kadar veri kaydırma, hızlı uygulamalara uygun.
Esnek Çıkışlar: 3 durumlu çıkışlar, veri yolu paylaşımı için kullanışlı.

Satın Alma Bilgileri:
CD4094 SOIC-16 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

CD4094, CD4094B, 8-bit kaydırma kaydedici, seri giriş paralel çıkış, SOIC-16 entegre, CMOS shift register, veri kaydırma entegresi, mikrodenetleyici I/O genişletme, Texas Instruments CD4094, CD4000 serisi entegre
