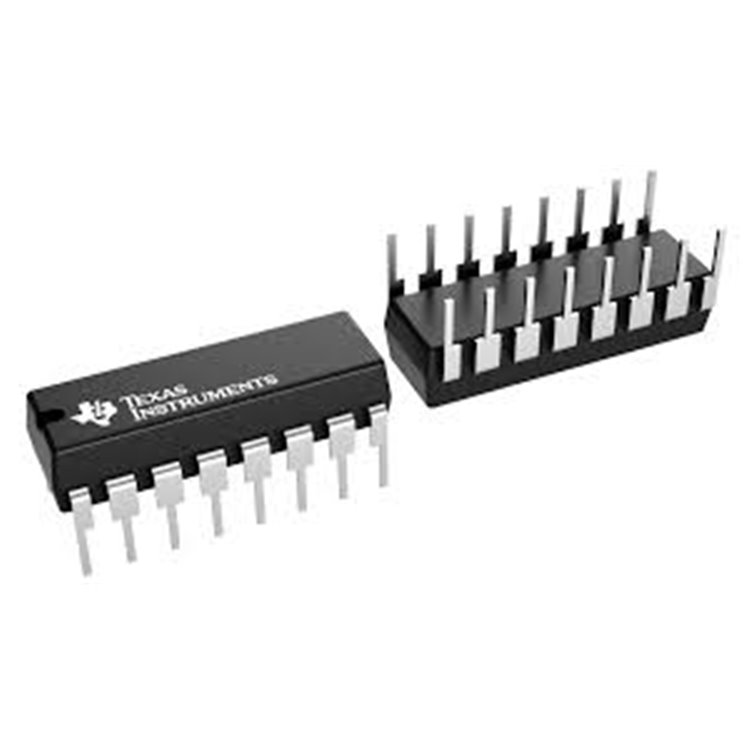

CD4502BE DIP-16 CMOS İNVERTER/BUFFER - DELTASET ELEKTRONİK

CD4502BE DIP-16 6’LI İNVERTER/BUFFER IC

* * * * * *

Ürün Kodu 34471989

Stok Kodu CD4502BE DIP-16, 6’lı CMOS inverter/buffer, yüksek akım çıkışı, 3-18V. Lojik devreler için ideal. DeltaSet Elektronik stoklarında! Diğer komponentler için lütfen teklif isteyiniz.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

CD4001 - HEF4001 SOIC-14 SMD NOR KAPISI - DELTASET ELEKTRONİK

HEF4073BT SOIC-14 SMD AND KAPISI - DELTASET ELEKTRONİK

HEF4538BT SOIC-16 - DELTASET ELEKTRONİK

CD4502BE DIP-16 CMOS İnverter/Buffer - DELTASET ELEKTRONİK

10PCS CD4502 CD4502BE DIP-16 IC original TI NEW CK | eBay

Ürün Özellikleri ve Satın Alma Bilgileri

CD4502BE DIP-16 CMOS İnverter/Buffer IC’nin Teknik Özellikleri
CD4502BE, Texas Instruments tarafından üretilen, CMOS teknolojisine sahip bir 6’lı (hex) inverter/buffer entegre devresidir. Her biri tek girişli altı inverter içerir ve yüksek akım çıkışı ile lojik sinyal tamponlama veya ters çevirme için kullanılır. İşte temel teknik özellikleri:

Lojik Tipi: 6’lı inverter/buffer (hex inverter with strobe)
Besleme Voltajı: 3V - 18V
Giriş Sayısı: 6 (her biri tek girişli)
Çıkış Türü: Üç durumlu (tri-state) çıkışlar, STROBE pini ile kontrol edilir
Çıkış Akımı:
- Yüksek seviye (IOH): -6.8 mA (VDD = 15V, tipik)
- Düşük seviye (IOL): 6.8 mA (VDD = 15V, tipik)
Yayılım Gecikmesi (Propagation Delay): 130 ns (tipik, VDD = 10V, CL = 50 pF)
Maksimum Saat Frekansı: 4 MHz (VDD = 10V)
Güç Tüketimi: Çok düşük, CMOS teknolojisi ile (tipik 20 µW, VDD = 5V)
Çalışma Sıcaklığı: -55°C ila +125°C
Paket Tipi: DIP-16 (Dual Inline Package)
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim standartlarına uygun

Çalışma Prensibi:

STROBE Pini:
- Düşük (0V): Çıkışlar aktif, giriş sinyallerini ters çevirir (inverter olarak çalışır).
- Yüksek (VDD): Çıkışlar yüksek empedans (tri-state) moduna geçer, devre dışı bırakılır.
Yüksek akım çıkışı, LED’ler veya diğer yükleri doğrudan sürmek için uygundur.

Bu özellikler, CD4502BE’yi lojik sinyal tamponlama, ters çevirme ve yüksek akım sürücü uygulamaları için ideal bir seçim haline getirir.CD4502BE’nin Avantajları

Geniş Voltaj Aralığı: 3V-18V ile farklı lojik seviyelerle uyumluluk.
Düşük Güç Tüketimi: CMOS teknolojisi ile enerji verimliliği.
Yüksek Akım Çıkışı: 6.8 mA çıkış akımı, doğrudan yük sürme kapasitesi.
Üç Durumlu Çıkış: STROBE pini ile esnek kontrol ve yüksek empedans modu.
Dayanıklılık: -55°C ila +125°C sıcaklık aralığında stabil performans.
Kolay Entegrasyon: DIP-16 paketi, breadboard ve PCB uygulamaları için uygun.

CD4502BE’nin Kullanım Alanları
CD4502BE, lojik sinyal işleme ve tamponlama gerektiren uygulamalarda kullanılır. Başlıca kullanım alanları:

Dijital Devreler: Lojik sinyal ters çevirme ve tamponlama.
Mikrodenetleyici Arayüzleri: Sinyal güçlendirme ve lojik seviye uyumluluğu.
LED Sürücüleri: Yüksek akım çıkışı ile LED kontrolü.
Endüstriyel Otomasyon: Sensör ve aktüatör arayüz devreleri.
Eğitim ve Prototipleme: Elektronik devre tasarımı ve öğrenimi için ideal.
Hobi Projeleri: Arduino ve diğer platformlarla lojik tabanlı projeler.

CD4502BE Satın Alma Opsiyonu: DeltaSet Elektronik
Türkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, CD4502BE DIP-16 gibi yüksek kaliteli CMOS entegre devreleri stoklarında bulundurur. DeltaSet Elektronik, hızlı teslimat ve müşteri odaklı hizmet anlayışıyla öne çıkar.
Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])

Ödeme Seçenekleri:
Ödemeler yalnızca havale ve EFT ile kabul edilmektedir.

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz
