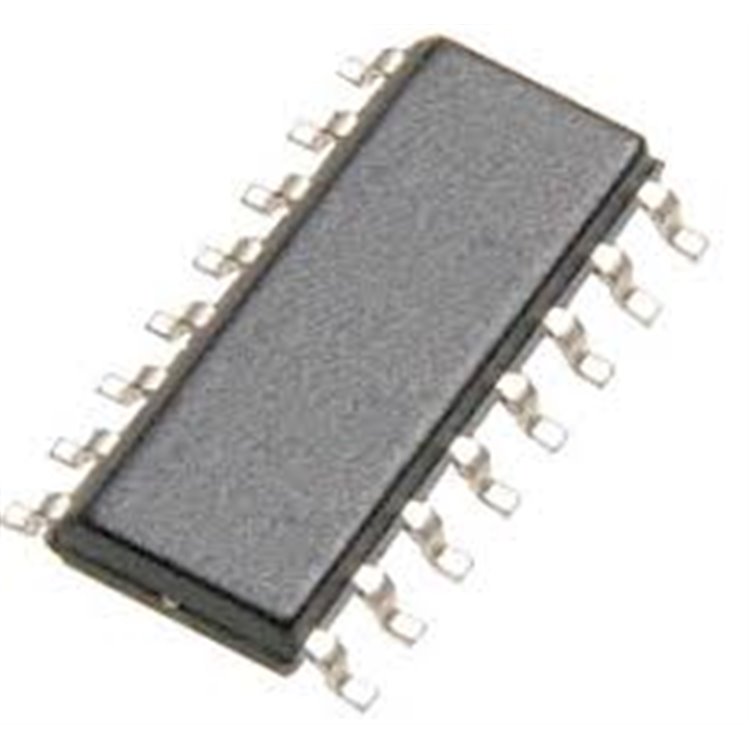

CD4511BM SOIC-16 BCD TO 7-SEGMENT DECODER IC - DELTASET ELEKTRONİK

CD4511BM BCD TO 7-SEGMENT DECODER/DRİVER, CMOS, SMD

* * * * * *

Ürün Kodu 34471643

Stok Kodu Stok Kodu: DS-CD4511BM-SOIC16 CD4511BM SOIC-16 BCD to 7-Segment Decoder/Driver IC, CMOS, SMD. DELTASET ELEKTRONİK ile ekran sürücü devrelerinde güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

CD4001 - HEF4001 SOIC-14 SMD NOR KAPISI - DELTASET ELEKTRONİK

HEF4073BT SOIC-14 SMD AND KAPISI - DELTASET ELEKTRONİK

HEF4538BT SOIC-16 - DELTASET ELEKTRONİK

CD4511BM, SOIC-16 SMD Entegre Devre

HEF4538BT,653-NEXPERIA-HEF4538BT,653-Monostable Multivibrator, HEF4538, 60 ns, 2.4 mA, 4.5 V to 15.5 V, SOIC-16 buy online at Low Price in India - ElectronicsComp.com

CD4511BM SOIC-16 BCD to 7-Segment Decoder/Driver Entegresi - DELTASET ELEKTRONİKÜrün Açıklaması:
CD4511BM (veya CD4511, 4511), Texas Instruments tarafından üretilen, SOIC-16 (Small Outline Integrated Circuit, Surface Mount Device) paketinde bir BCD (Binary-Coded Decimal) to 7-segment latch/decoder/driver entegre devresidir. 4-bit BCD girişini alır ve 7-segment ekran için uygun çıkış sinyallerine çevirir (a-g segmentleri). CMOS teknolojisi ile üretilmiştir, bu da düşük güç tüketimi ve geniş voltaj aralığı (3V-18V) sağlar. Dahili latch (kilit) özelliği, giriş verisini saklar ve lamba testi (LT), blanking (BI) ve latch enable (LE) girişleri ile esnek kontrol sunar. 7-segment LED, katot ortak ekranlar, vakum floresan veya akkor ekranlar için sürücü olarak kullanılabilir. Sayıcı devreleri, dijital saatler, sayaçlar ve ekran sürücü uygulamalarında yaygın olarak kullanılır. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: BCD to 7-Segment Latch/Decoder/Driver
Model: CD4511BM (CD4511, 4511)
Paket Türü: SOIC-16 (Surface Mount Device, SMD)
Besleme Voltajı (Vcc): 3V - 18V (CMOS, tipik 5V)
Giriş Voltajı: CMOS uyumlu (Vih ≥ 70% Vcc, Vil ≤ 30% Vcc)
Çıkış Akımı: 25mA (maksimum, segment başına, @ Vcc=5V)
Yayılım Gecikmesi: 420ns (tipik, @ Vcc=5V)
Pin Konfigürasyonu:
- Pin 1-2, 6-7: B, D, C, A (BCD girişleri)
- Pin 3: LT (Lamp Test, aktif düşük)
- Pin 4: BI (Blanking Input, aktif düşük)
- Pin 5: LE (Latch Enable, aktif düşük)
- Pin 9-15: a, b, c, d, e, f, g (7-segment çıkışları)
- Pin 8: GND
- Pin 16: Vcc
Çalışma Sıcaklığı: -55°C ile +125°C
Uygulamalar: 7-segment ekran sürücüleri, dijital saatler, sayaçlar, ölçüm cihazları, mikroişlemci arayüzleri
Özellikler:
- 4-bit BCD’den 7-segment çıkışa çevirme
- Dahili latch ile veri saklama
- Lamba testi (LT) ve blanking (BI) kontrolü
- Düşük güç tüketimi (CMOS teknolojisi)
- RoHS uyumlu
Boyutlar: Standart SOIC-16 paket (9.9mm x 3.9mm x 1.58mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 16) 3V-18V aralığında bir besleme voltajına, GND (Pin 8) toprağa bağlayın.
BCD Girişi: A, B, C, D (Pin 7, 1, 6, 2) girişlerine 4-bit BCD kodu uygulayın (0-9, geçersiz kodlar çıkış üretmez).
Latch Kontrolü: LE (Pin 5) düşük (LOW) olduğunda giriş verisi latch’lenir; yüksekken girişler doğrudan çıkışa yansır.
Lamba Testi: LT (Pin 3) düşük yapıldığında tüm segmentler (a-g) aktif olur (ekran testi).
Blanking: BI (Pin 4) düşük yapıldığında tüm segmentler kapanır (ekran söner).
Çıkışlar: a-g (Pin 9-15) çıkışları, katot ortak 7-segment ekrana bağlanmalıdır; uygun seri dirençler kullanın (ör. 5V için 220Ω).
Montaj: SMD lehimleme için uygun sıcaklık profili kullanın (ör. 260°C, 10-30 saniye).
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 12:03 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-CD4511BM-SOIC16
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
CD4511BM SOIC-16 BCD to 7-Segment Decoder/Driver, CMOS teknolojisi ile düşük güç tüketimi ve geniş voltaj aralığı sunar. 7-segment ekran sürücü devreleri için ideal bir çözümdür. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
