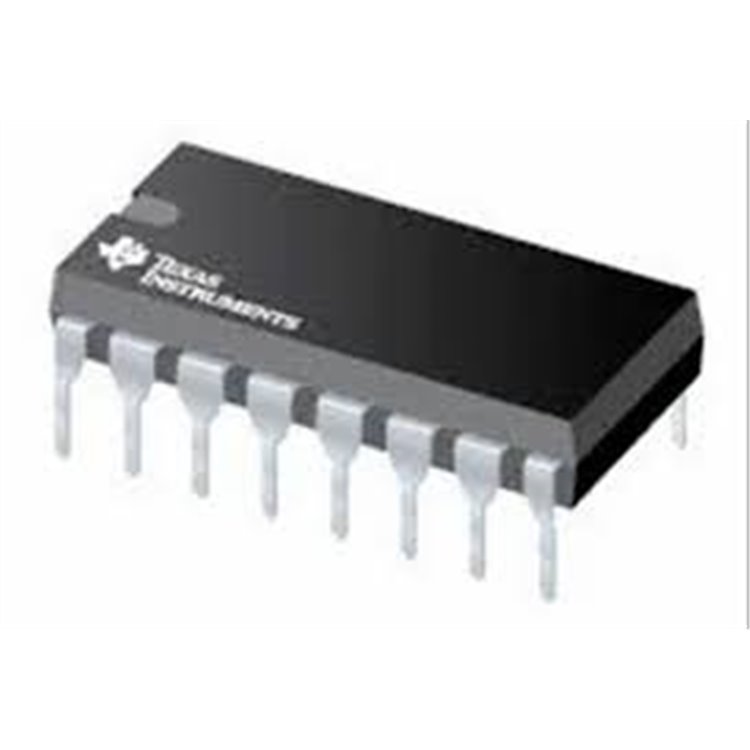

DAC0800 DIP-16 Texas Instruments Digital-to-Analog Converter: Özellikler ve Açıklama
Başlık: DAC0800 DAC0800LCN DIP-16 National Semiconductor 8-Bit Dijital-Analog Dönüştürücü IC
DAC0800, National Semiconductor tarafından üretilen, yüksek hızlı, 8-bit dijital-analog dönüştürücü (DAC) entegresidir. DIP-16 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. 100 ns tipik yerleşme süresi, ±1 LSB’den daha iyi referans-tam ölçekli akım eşleşmesi ve ±0.1%’den daha iyi sıcaklık üzerindeki doğrusal olmama (nonlinearity) ile yüksek hızlı akım çıkışlı uygulamalar için optimize edilmiştir. Çarpan DAC olarak kullanıldığında, 40:1 referans akım aralığında monotonik performans sunar. Geniş güç kaynağı aralığı (±4.5V ila ±18V) ve düşük güç tüketimi (33 mW @ ±5V) ile motor kontrolü, veri toplama ve sinyal oluşturma gibi uygulamalarda kullanılır. Bu rehber, DAC0800 DIP-16’nın teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “DAC0800 datasheet”, “DAC0800 fiyat” veya “DAC0800 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
DAC0800 DIP-16 National Semiconductor Nedir?
DAC0800, 8-bit çözünürlüklü, monolitik bir dijital-analog dönüştürücüdür. Tamamlayıcı akım çıkışları, basit direnç yükleriyle 20 Vp-p diferansiyel çıkış voltajlarına olanak tanır. Gürültü bağışıklı girişler, TTL, CMOS ve diğer lojik seviyeleri kabul eder. DAC0800, DAC-08, DAC-08A, DAC-08C ve DAC-08H’nin doğrudan yerine geçer. Çoğu uygulamada tam ölçekli trim gerektirmez ve düşük doğrusal olmama, sistem hata birikimlerini en aza indirir. DIP-16 kılıf, prototip ve endüstriyel devrelerde kolay montaj sağlar. Tek kaynaklı çalışma için AN-1525 uygulama notuna bakılabilir.
DAC0800 DIP-16 Teknik Özellikler
Teknik özellikler, Texas Instruments ve National Semiconductor veri sayfalarından derlenmiştir:
-
Tip: 8-Bit Dijital-Analog Dönüştürücü (DAC).
-
Kılıf Tipi: DIP-16 (Dual Inline Package, 16-Pin, Through-Hole).
-
Üretici: National Semiconductor (Texas Instruments tarafından devralındı).
-
Parça Numarası: DAC0800, DAC0800LCN, DAC0800C, DAC0802 (varyantlar).
-
Çözünürlük: 8-bit.
-
Kanal Sayısı: 1.
-
Arayüz: Paralel (CMOS, TTL uyumlu).
-
Besleme Gerilimi: ±4.5V ila ±18V (çift kaynak).
-
Güç Tüketimi: 33 mW (tipik, ±5V beslemede).
-
Akım Tüketimi: 2.5 mA (maksimum).
-
Çıkış Tipi: Tamamlayıcı Akım Çıkışı (Unbuffered Current).
-
Çıkış Akım Aralığı: 0 mA ila 2 mA.
-
Diferansiyel Çıkış Voltajı: 20 Vp-p (direnç yükleriyle).
-
Tam Ölçek Hata: ±1 LSB.
-
Doğrusal Olmama (Nonlinearity): ±0.19% (maksimum, sıcaklık boyunca ±0.1%).
-
Tam Ölçek Akım Sürüklenmesi: ±10 ppm/°C.
-
Yerleşme Süresi (Settling Time): 100 ns (tipik), 150 ns (maksimum).
-
Referans Voltaj Aralığı: -10V ila +18V.
-
Çıkış Uyumluluğu (Compliance): -10V ila +18V.
-
Giriş Lojik Seviyeleri: TTL, CMOS, PMOS uyumlu.
-
Çalışma Sıcaklığı: 0°C ila +70°C (DAC0800LCN için).
-
Pin Konfigürasyonu (Özet):
-
Pin 1-8: D0-D7 (8-bit dijital girişler).
-
Pin 2: I<sub>OUT</sub> (Akım çıkışı).
-
Pin 3: I<sub>OUT</sub> (Tamamlayıcı akım çıkışı).
-
Pin 13: V<sub>REF+</sub> (Pozitif referans voltajı).
-
Pin 14: V<sub>REF-</sub> (Negatif referans voltajı).
-
Pin 15: V<sub>CC</sub> (Pozitif besleme).
-
Pin 16: V<sub>EE</sub> (Negatif besleme).
-
(Tam pinout için veri sayfasına bakınız.)
-
Özel Özellikler:
-
Hızlı yerleşme süresi (100 ns), yüksek hızlı uygulamalar için uygun.
-
Çarpan DAC olarak 40:1 referans akım aralığında monotonik performans.
-
±1 LSB’den iyi referans-tam ölçekli eşleşme, trim gerektirmez.
-
Düşük güç tüketimi, enerji verimliliği.
-
RoHS uyumlu (bazı varyantlar).
-
Nem Hassasiyet Seviyesi (MSL): 1 (sınırsız raf ömrü).
-
Boyutlar: ~19.3mm x 6.35mm x 4.57mm (DIP-16).
-
Ağırlık: ~1g.
Bu özellikler, DAC0800’ü hızlı ve hassas DAC uygulamaları için ideal kılar.
DAC0800 DIP-16 Kullanım Alanları
DAC0800, yüksek hızlı ve hassas analog sinyal üretimi gerektiren uygulamalarda kullanılır:
-
Motor Kontrolü: Analog kontrol sinyalleri için.
-
Veri Toplama Sistemleri: Dijital verilerin analog sinyallere dönüştürülmesi.
-
Sinyal Üretimi: Test pattern jeneratörleri, dalga formu sentezleyicileri.
-
Proses Kontrolü: Endüstriyel otomasyon, aktüatör kontrolü.
-
Ses ve Video Sistemleri: Analog sinyal rekonstrüksiyonu.
-
Robotik ve Otomasyon: Servo kontrol, hassas analog çıkışlar.
-
Modülasyon: İletişim sistemlerinde dijitalden analoğa dönüşüm.
Tamamlayıcı akım çıkışları, diferansiyel sinyal uygulamalarını kolaylaştırır.
DAC0800 DIP-16 Avantajlar
Neden DAC0800’ü seçmelisiniz? Temel avantajlar:
-
Hızlı Yerleşme: 100 ns, yüksek hızlı uygulamalar için uygun.
-
Hassas Performans: ±1 LSB tam ölçek hata, ±0.1% doğrusal olmama.
-
Düşük Güç Tüketimi: 33 mW, enerji verimliliği.
-
Geniş Besleme Aralığı: ±4.5V ila ±18V, esnek tasarım.
-
Gürültü Bağışıklığı: Çeşitli lojik seviyelerle uyumluluk.
-
National Semiconductor Kalitesi: Endüstri standardı güvenilirlik.
DAC0800 ile Benzer DAC’ler
-
DAC0802: Benzer özellikler, farklı doğrusal olmama spesifikasyonları.
-
DAC-08: DAC0800’ün eski versiyonu, doğrudan yerine geçer.
-
AD558: Analog Devices, 8-bit, voltaj çıkışlı DAC, DIP-16.
-
MCP4921: Microchip, 12-bit, SPI arayüz, daha modern.
Seçim Kriteri: DAC0800, hızlı akım çıkışı ve düşük maliyetle öne çıkar; MCP4921, daha yüksek çözünürlük ve SPI arayüzü gerektiren modern tasarımlar için uygundur.
DAC0800 Sık Sorulan Sorular (SSS)
-
DAC0800’ün çözünürlüğü nedir? 8-bit.
-
Tek kaynak beslemeyle çalışır mı? Hayır, çift kaynak (±4.5V ila ±18V) gerekir; tek kaynak için AN-1525’e bakınız.
-
Çıkış voltajı nasıl elde edilir? Akım çıkışları direnç yükleriyle bağlanarak voltaja dönüştürülür.
DAC0800 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için DAC0800 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
Texas Instruments: www.ti.com (DAC0800 datasheet, 1MB, 20 sayfa).
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, uygulama devreleri (çarpan DAC, voltaj çıkışı) ve PCB yerleşim önerilerini içerir.
