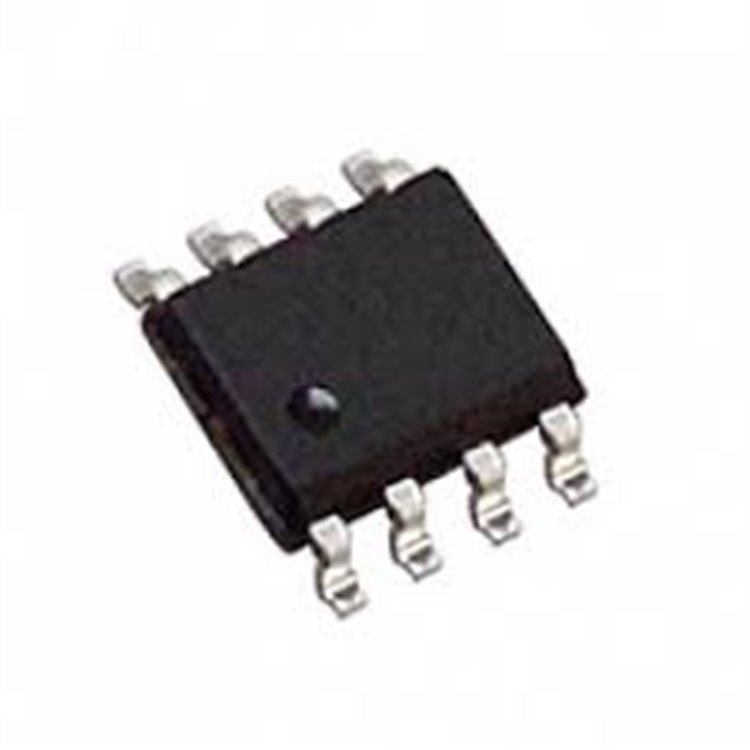

DS1302Z SOIC-8 Entegre Özellikleri
Genel Tanım:
DS1302Z, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, düşük güç tüketimli bir gerçek zaman saati (Real Time Clock - RTC) entegresidir. SOIC-8 (dar gövde) paketinde sunulan bu entegre, saat, takvim ve 31 bayt statik RAM içerir. 3 telli seri arayüz (serial interface) üzerinden bir mikroişlemci ile iletişim kurar ve saniye, dakika, saat, gün, tarih, ay ve yıl bilgisi sağlar. Düşük güç tüketimi ve batarya yedekleme özelliği ile batarya destekli sistemler, endüstriyel kontrol cihazları, veri kaydediciler ve tüketici elektroniği gibi uygulamalarda kullanılır. DS1302Z, 32.768 kHz kristal ile çalışır ve programlanabilir bir trickle charger içerir.
Teknik Özellikler:
-
Elektriksel Özellikler:
-
Çalışma Voltajı: 2.0V ila 5.5V (ana güç kaynağı, VCC1).
-
Batarya Voltajı: 2.0V ila 5.5V (yedek güç, VCC2).
-
Güç Tüketimi:
-
Veri Hızı: Seri arayüz üzerinden 500 kbps’ye kadar (3 telli).
-
RAM Kapasitesi: 31 bayt NV SRAM.
-
Zaman Formatı: HH:MM:SS (12/24 saat, AM/PM göstergeli).
-
Tarih Formatı: YY-MM-DD (artık yıl düzeltmesi ile 2100’e kadar).
-
İletişim Özellikleri:
-
Arayüz: 3 telli seri (CE, I/O, SCLK).
-
Veri Aktarımı: Tek bayt veya 31 bayta kadar burst modu.
-
Saat/Takvim: Saniye, dakika, saat, gün, tarih, ay, yıl (artık yıl düzeltmesi dahil).
-
Trickle Charger: Programlanabilir batarya şarj devresi (VCC1 için).
-
Kristal Frekansı: 32.768 kHz (harici kristal gerektirir).
-
Koruma ve Ek Özellikler:
-
Batarya Yedekleme: Güç kesintisinde batarya devreye girer, zaman işleyişi devam eder.
-
Düşük Güç Tüketimi: Batarya modunda 300 nA’dan az tüketim.
-
ESD Koruması: ±8 kV (HBM, İnsan Vücudu Modeli).
-
Ek RAM: 31 bayt genel amaçlı NV SRAM.
-
Otomatik Ayar: 31 günden az olan aylar için otomatik tarih düzeltmesi.
-
Fiziksel Özellikler:
-
Paket Tipi: SOIC-8 (dar gövde, Narrow SOIC).
-
Boyutlar: Yaklaşık 5 mm x 4 mm x 1.5 mm.
-
Pin Sayısı: 8.
-
Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
-
Ağırlık: Yaklaşık 0.2 gram.
-
Çevresel Özellikler:
-
Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf, DS1302Z).
-
Genişletilmiş Sıcaklık Aralığı: -40°C ila +85°C (DS1302ZN+ modeli).
-
Depolama Sıcaklık Aralığı: -55°C ila +125°C.
-
Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
-
RoHS Uyumluluğu: DS1302Z+ modeli kurşunsuz (Pb-free).
-
Ek Özellikler:
-
Düşük Güç Tüketimi: Batarya destekli sistemler için ideal.
-
Kolay Entegrasyon: 3 telli seri arayüz, Arduino ve diğer mikrodenetleyicilerle uyumlu.
-
Esnek Kullanım: 12/24 saat formatı, programlanabilir RAM ve trickle charger.
-
Kaskad Bağlantı: Birden fazla DS1302 aynı seri veri yoluna bağlanabilir.
Uygulama Alanları:
-
Endüstriyel Sistemler: Veri kaydediciler, saat kontrol sistemleri.
-
Tüketici Elektroniği: Dijital saatler, takvim cihazları, termometreler.
-
Batarya Destekli Cihazlar: Akıllı sayaçlar, taşınabilir cihazlar.
-
Otomasyon: Zaman tabanlı kontrol sistemleri (sulama, aydınlatma).
-
Eğitim ve Prototip: Arduino ve mikrodenetleyici projeleri.
Avantajları:
-
Düşük Güç Tüketimi: 300 nA batarya modunda, uzun batarya ömrü sağlar.
-
Kompakt Paket: SOIC-8, yer tasarrufu ve otomatik montaj için uygun.
-
Kolay Kullanım: 3 telli arayüz ve dahili takvim özellikleri ile basit entegrasyon.
-
Ekstra Depolama: 31 bayt NV SRAM, küçük veri saklama için kullanışlı.
-
Güvenilirlik: Artık yıl düzeltmesi ve otomatik tarih ayarı ile hassas zaman takibi.
