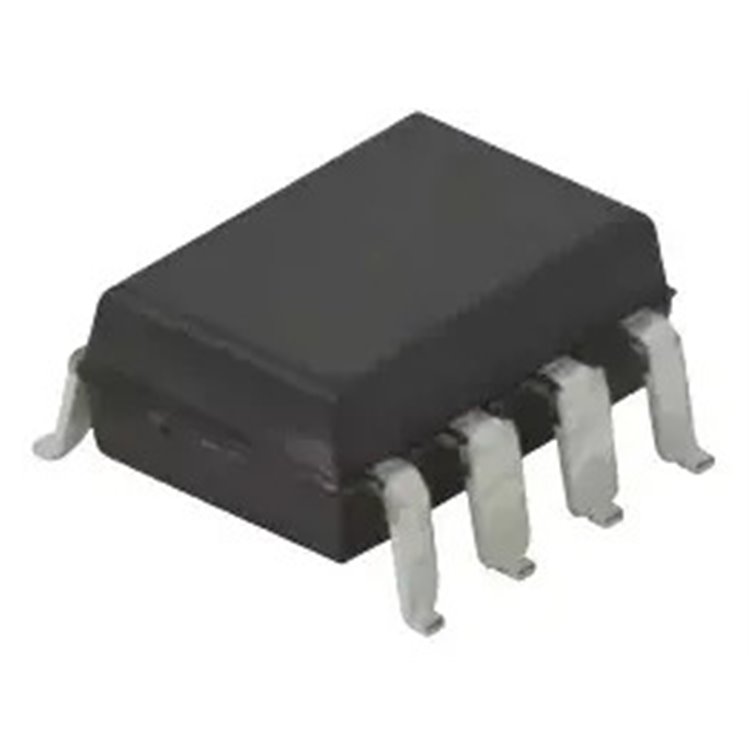

HCPL-3120 (A312 / A3120) SMD OPTOKOPLER - DELTASET ELEKTRONİK

HCPL-3120 / A3120 2.5A IGBT GATE DRİVE OPTOKOPLER SOIC-8 STOK

* * * * * *

Ürün Kodu 34113466

Stok Kodu HCPL3120-SMD stok kodlu ürünümüz, orijinal HCPL-3120 (A312 / A3120) SOIC-8 paket 2.5A peak çıkışlı IGBT/MOSFET gate drive optokopleridir. Yüksek izolasyon, 15 kV/µs CMR, UVLO koruması ve geniş besleme aralığı ile motor sürücü, inverter, UPS .

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

HCPL-3120 / A3120 2.5A IGBT Gate Drive Optokopler SOIC-8 Stok

hcpl3120 a312 smd için resim sonucu

Ürün Özellikleri ve Satın Alma Bilgileri

HCPL-3120’nin Teknik Özellikleri
HCPL-3120, Broadcom/Avago üretimi yüksek performanslı IGBT gate drive optokopleridir. İşte temel teknik özellikleri:

Çıkış Akımı: 2.5A peak (maks.), 2.0A minimum
İzolasyon Gerilimi: 3750V RMS (1 dakika)
Common Mode Rejection (CMR): Minimum 15 kV/µs (@ VCM=1500V)
Besleme Gerilimi (VCC-VEE): 15V – 30V
Propagation Delay: Maksimum 0.5 µs
UVLO (Under Voltage Lock-Out): Var (histerezisli)
Çıkış Voltajı (VOL): Maksimum 1.0V (negatif gate drive ihtiyacı ortadan kaldırır)
Çalışma Sıcaklık Aralığı: -40°C ila +100°C
Paket Tipi: SOIC-8 (SMD)
RoHS Uyumluluğu: Evet

Bu özellikler, HCPL-3120’yi 1200V sınıfı IGBT’leri doğrudan sürmek için uygun kılar.HCPL-3120’nin Avantajları

Yüksek Çıkış Akımı → 2.5A peak ile orta-yüksek güç IGBT/MOSFET’leri doğrudan sürebilir.
Çok Yüksek CMR → 15 kV/µs ile gürültülü ortamlarda mükemmel performans.
UVLO Koruması → Düşük besleme geriliminde otomatik koruma sağlar.
Kompakt SOIC-8 SMD Paket → Yoğun güç kartlarında yer tasarrufu.
Geniş VCC Aralığı → 15-30V ile esnek gate sürücü tasarımı.
Düşük VOL → Negatif gate drive gerektirmez, devre basitleşir.

HCPL-3120’nin Kullanım Alanları
HCPL-3120 gate drive optokopler, güç elektroniği uygulamalarında tercih edilir. Başlıca kullanım alanları şunlardır:

IGBT/MOSFET Gate Sürücüleri
AC ve BLDC Motor Sürücüleri (VFD)
Endüstriyel Inverter ve UPS Sistemleri
Switch Mode Güç Kaynakları (SMPS)
Kaynak Makineleri ve Plazma Kesim Sistemleri
Güneş Enerjisi ve Yenilenebilir Sistem Inverterleri
Hobi ve Proje Devreleri: Yüksek güçlü motor kontrolü ve güç elektroniği deneyleri

HCPL-3120 Satın Alma Opsiyonu: DeltaSet Elektronik
Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, orijinal HCPL-3120 / A3120 SOIC-8 gibi kaliteli IGBT gate drive optokoplerleri stoklarında bulundurur. Hızlı teslimat, müşteri odaklı hizmet ve güvenilir tedarik ile öne çıkıyoruz.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Adres: Necatibey Cad. No:49 Kat:5 Karaköy İstanbul
Ödeme Seçeneği: Sadece Havale/EFT
Teslimat: Aynı gün kargo (15:00'e kadar siparişlerde)

İhtiyacınız olan diğer komponentler için lütfen teklif isteyiniz. DeltaSet Elektronik, projelerinizde yanınızda!
