HCPL-3150 (A3150, A3150V, HCPL-3150V) DIP-8 Broadcom IGBT Gate Drive Optocoupler: Özellikler ve Açıklama
Başlık: HCPL-3150 DIP-8 Broadcom 0.5A 600V IGBT Gate Sürücü Optokuplör

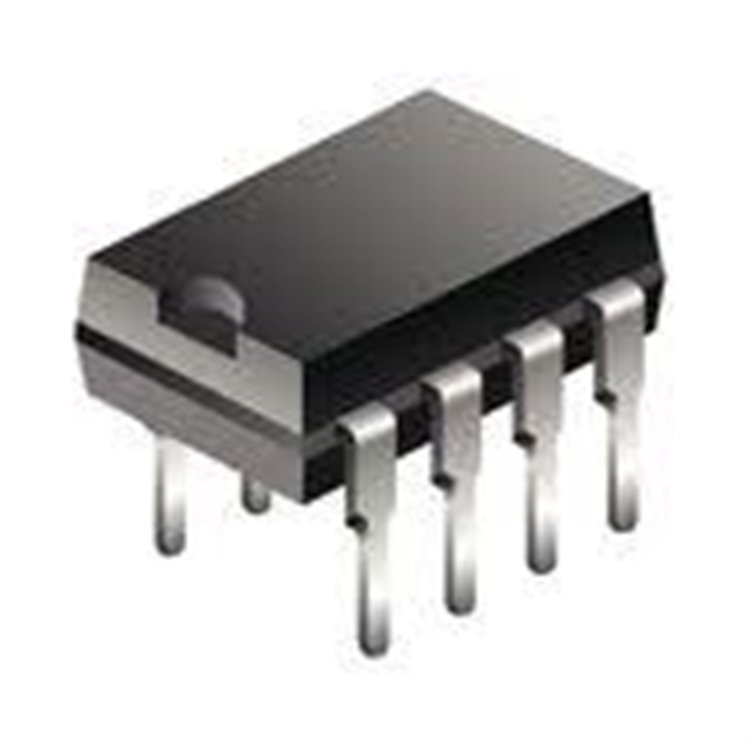

HCPL-3150 (diğer adlarıyla A3150, A3150V, HCPL-3150V), Broadcom (eski adıyla Agilent/Hewlett-Packard) tarafından üretilen bir IGBT kapı sürücü optokuplördür. DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. 0.5A çıkış akımı, 600V çalışma voltajı ve 15 kV/µs ortak mod reddetme oranı (CMR) ile AC/DC motor kontrolü, invertörler ve anahtarlamalı güç kaynakları gibi yüksek voltajlı uygulamalarda kullanılır. Optik izolasyon, yüksek voltajlı güç devreleri ile kontrol devreleri arasında güvenli bir bariyer sağlar. Bu rehber, HCPL-3150 (A3150, A3150V, HCPL-3150V) DIP-8’in teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “HCPL-3150 datasheet”, “A3150 fiyat” veya “A3150V satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
HCPL-3150 (A3150, A3150V, HCPL-3150V) Nedir?
HCPL-3150, IGBT’ler ve MOSFET’ler için kapı sürücü optokuplörüdür ve tek kanallı bir cihazdır. A3150, A3150V ve HCPL-3150V, genellikle aynı cihazın farklı adlandırmaları veya varyantlarıdır; “V” eki, belirli bir voltaj sınıfını veya RoHS uyumluluğunu ifade edebilir, ancak veri sayfasında temel özellikler aynıdır. 15V ila 30V geniş çalışma voltajı, 0.6A maksimum tepe çıkış akımı ve düşük seviyeli çıkış gerilimi (1.0V maksimum) ile 1200V/50A’ya kadar IGBT’leri doğrudan sürebilir. Alt gerilim kilitleme (UVLO) koruması ve yüksek CMR, gürültülü endüstriyel ortamlarda güvenilirlik sağlar. Optokuplör, kontrol sinyallerini yüksek voltajlı güç devrelerinden izole ederek sistem güvenliğini artırır.
HCPL-3150 DIP-8 Teknik Özellikler
Teknik özellikler, Broadcom veri sayfasından ve diğer kaynaklardan (HNHCart, ElectronicsComp, AllDataSheet) derlenmiştir:
-
Tip: IGBT Kapı Sürücü Optokuplör.
-
Kılıf Tipi: DIP-8 (8-Pin, Through-Hole).
-
Üretici: Broadcom (eski Agilent/Hewlett-Packard).
-
Parça Numaraları: HCPL-3150, A3150, A3150V, HCPL-3150V.
-
Kanal Sayısı: 1 (Tek kanallı).
-
İzolasyon Voltajı (V<sub>ISO</sub>): 3750 V<sub>RMS</sub> (1 dakika).
-
Çıkış Akımı:
-
Sürekli: 0.5A.
-
Maksimum Tepe: 0.6A.
-
Çıkış Voltajı: 600V (IGBT/MOSFET sürme kapasitesi).
-
Çalışma Voltaj Aralığı (V<sub>CC</sub>): 15V ila 30V.
-
Düşük Seviye Çıkış Voltajı (V<sub>OL</sub>): 1.0V (maksimum, negatif kapı sürücü ihtiyacını ortadan kaldırır).
-
Ortak Mod Reddetme Oranı (CMR): 15 kV/µs (minimum, @ V<sub>CM</sub> = 1500V).
-
Maksimum Anahtarlama Hızı: 500 ns (tipik).
-
Gecikme Süresi (Propagation Delay):
-
Alt Gerilim Kilitleme (UVLO): Var, histerezis ile (tipik 12.3V açılma, 11.1V kapanma).
-
Giriş Akımı (I<sub>F</sub>): 7 mA (tipik, LED girişi).
-
Güç Tüketimi: ~150 mW (maksimum).
-
Çalışma Sıcaklığı: -40°C ila +100°C.
-
Pin Konfigürasyonu (DIP-8):
-
Pin 1: NC (Bağlantı Yok).
-
Pin 2: Anot (LED).
-
Pin 3: Katot (LED).
-
Pin 4: NC (Bağlantı Yok).
-
Pin 5: GND (Çıkış Toprak).
-
Pin 6: V<sub>OUT</sub> (Çıkış).
-
Pin 7: V<sub>CC</sub> (Çıkış Besleme, 15-30V).
-
Pin 8: V<sub>EE</sub> (Çıkış Negatif Besleme).
-
Özel Özellikler:
-
0.6A tepe çıkış akımı, 1200V/50A IGBT’leri doğrudan sürebilir.
-
UVLO koruması, düşük voltajda IGBT hasarını önler.
-
Geniş V<sub>CC</sub> aralığı (15-30V), esnek tasarım.
-
Yüksek CMR, gürültülü ortamlarda güvenilirlik.
-
RoHS uyumlu.
-
Boyutlar: ~9.81mm x 6.35mm x 4.57mm (DIP-8).
-
Ağırlık: ~0.5g.
Not: A3150 ve A3150V, HCPL-3150 ile aynı cihazdır; farklı adlandırmalar distribütör veya bölgeye göre değişebilir. HCPL-3150V, genellikle SOP-8 kılıfta bulunur, ancak DIP-8 versiyonu da mevcuttur.
HCPL-3150 DIP-8 Kullanım Alanları
HCPL-3150, yüksek voltajlı anahtarlama ve izolasyon gerektiren uygulamalarda kullanılır:
-
AC ve DC Motor Sürücüleri: Endüstriyel motor kontrolü, fırçasız DC motorlar.
-
Invertörler: Ev aletleri, endüstriyel invertörler.
-
Kesintisiz Güç Kaynakları (UPS): Güç sürekliliği sistemleri.
-
Anahtarlamalı Güç Kaynakları (SMPS): Yüksek voltajlı güç dönüşümü.
-
Solar İnvertörler: Yenilenebilir enerji sistemleri.
-
EV Şarj İstasyonları: Güç elektroniği kontrolü.
Optik izolasyon, kontrol devrelerini yüksek voltajlı güç devrelerinden ayırarak güvenlik sağlar.
HCPL-3150 DIP-8 Avantajlar
Neden HCPL-3150’yi seçmelisiniz? Temel avantajlar:
-
Yüksek Çıkış Akımı: 0.6A tepe, 1200V/50A IGBT’leri doğrudan sürebilir.
-
Geniş Voltaj Aralığı: 15-30V, esnek tasarım.
-
Yüksek CMR: 15 kV/µs, gürültülü ortamlarda stabilite.
-
UVLO Koruması: IGBT’yi düşük voltaj hasarından korur.
-
Düşük V<sub>OL</sub>: 1.0V, negatif kapı sürücü ihtiyacını azaltır.
-
Broadcom Kalitesi: Endüstri standardı güvenilirlik.
HCPL-3150 ile Benzer Optokuplörler
-
HCPL-3120: 2.5A çıkış akımı, 600V, daha yüksek akım kapasitesi.
-
HCPL-316J: Çift kanallı, 2A, gelişmiş UVLO.
-
TLP250: Toshiba, 1.5A, 600V, benzer kapı sürücü.
-
FOD3180: ON Semiconductor, 2A, 600V, yüksek hız.
-
VO3120: Vishay, 2.5A, 600V, yüksek CMR.
Seçim Kriteri: HCPL-3150, 0.5A çıkış ve 600V uygulamaları için uygun; HCPL-3120, daha yüksek akım gereken durumlarda tercih edilir.
HCPL-3150 Sık Sorulan Sorular (SSS)
-
HCPL-3150 ile A3150 farkı nedir? Aynı cihazdır; A3150, distribütörler tarafından kullanılan kısa adlandırmadır.
-
HCPL-3150V nedir? Genellikle SOP-8 kılıfta bulunur, ancak DIP-8 versiyonu da mevcuttur; özellikler aynıdır.
-
Maksimum çıkış akımı nedir? 0.6A tepe, 0.5A sürekli.
HCPL-3150 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için HCPL-3150 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
-
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, anahtarlama karakteristikleri, uygulama devreleri (IGBT kapı sürücü) ve PCB yerleşim önerilerini içerir.
