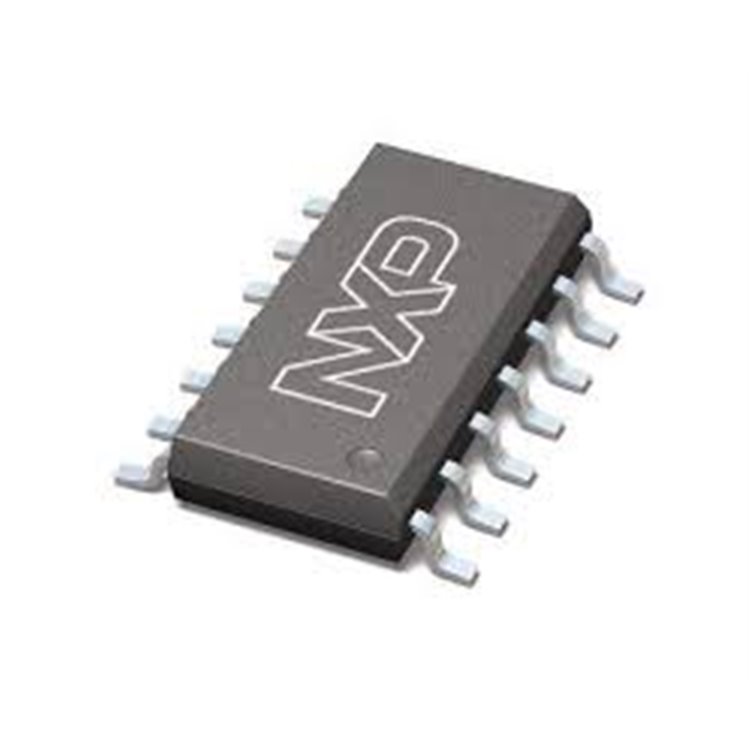

HEF4073BT TRİPLE 3-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

CMOS LOJİK ENTEGRE, SMD, PHİLİPS MARKALI

* * * * * *

Ürün Kodu 34112607

Stok Kodu HEF4073BT-SOIC14: Philips HEF4073BT, triple 3-girişli AND kapısı, SOIC-14 kılıf, CMOS teknolojisi, 3V-15V. Dijital lojik uygulamaları için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

HEF4073BT SMD SOIC14

UCC35701D, UCC35701, 35701 Voltage Mode PWM Controller 1A SOIC-14

HEF4073BT Triple 3-Girişli AND Kapısı SOIC-14 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Triple 3-Girişli AND Kapısı (CMOS 4000 Serisi)
Kılıf Tipi: SOIC-14 (Yüzey Montaj, 8.65 mm x 3.9 mm x 1.75 mm)
Besleme Voltajı (Vdd): 3V - 15V (tipik 5V, 10V veya 12V)
Lojik Fonksiyon: Her kapı, 3 girişin (A, B, C) AND (VE) işlemini yapar; Y = A • B • C
Çıkış Akımı:
- Yüksek Seviye (IOH): -3.4 mA (tipik, Vdd = 10V)
- Düşük Seviye (IOL): 3.4 mA (tipik, Vdd = 10V)
Yayılım Gecikmesi (tpd): ~60 ns (tipik, Vdd = 10V, CL = 50 pF)
Gürültü Bağışıklığı: Yüksek, CMOS karakteristiği sayesinde
Güç Tüketimi: Düşük, statik durumda ~1 µA (Vdd = 5V)
Pin Konfigürasyonu:
- Pin 1, 3, 5: Kapı 1 girişleri (A1, B1, C1)
- Pin 2: Kapı 1 çıkışı (Y1)
- Pin 4, 6, 8: Kapı 2 girişleri (A2, B2, C2)
- Pin 9: Kapı 2 çıkışı (Y2)
- Pin 10, 12, 13: Kapı 3 girişleri (A3, B3, C3)
- Pin 11: Kapı 3 çıkışı (Y3)
- Pin 7: GND
- Pin 14: Vdd
Çalışma Sıcaklığı: -40°C ile +85°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Philips (NXP) CMOS teknolojisi, yüksek gürültü bağışıklığı
- CD4073B ile pin uyumlu, HEF4073BT SMD versiyonu
- ESD koruması gereklidir

Kaynak: NXP Semiconductors HEF4073BT datasheetAvantajlar

Düşük Güç Tüketimi: CMOS teknolojisi, statik durumda düşük enerji tüketimi (~1 µA).
Geniş Voltaj Aralığı: 3V-15V, farklı besleme voltajlarına uygun.
Yüksek Gürültü Bağışıklığı: Gürültülü ortamlarda güvenilir lojik işlem.
Kompakt SOIC-14 Kılıf: Yüzey montaj (SMD) için uygun, yer tasarrufu sağlar.
Çok Yönlü Kullanım: Üç bağımsız 3-girişli AND kapısı, esnek lojik tasarımlar sunar.

Kullanım Alanları

Dijital Devreler: Lojik kontrol, kombinezonsal devreler, sinyal işleme.
Mikrodenetleyici Projeleri: Arduino, PIC, STM32 ile lojik arayüz.
Kontrol Sistemleri: Otomasyon, sensör devreleri, anahtar denetleyicileri.
Sinyal İşleme: Çoklu girişli lojik karar devreleri.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.

Kullanım İpuçları

Bağlantı:
- Vdd (Pin 14) için 3V-15V besleme kullanın; 100 nF bypass kondansatörü ekleyin.
- Giriş pinlerine (A, B, C) lojik sinyaller (0V veya Vdd) uygulayın; kullanılmayan girişleri GND veya Vdd’ye bağlayın.
- Çıkışlar (Y1, Y2, Y3) açık kollektör değildir, doğrudan lojik seviye sağlar.
Montaj: SOIC-14 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
ESD Koruması: Statik elektriğe karşı dikkatli olun; antistatik bileklik kullanın.
Test: Multimetre veya osiloskop ile lojik çıkışları (Y = A • B • C) ve yayılım gecikmesini (~60 ns) kontrol edin.
Datasheet: NXP HEF4073BT datasheet’ini inceleyin (https://www.alldatasheet.com/datasheet-pdf/pdf/56342/PHILIPS/HEF4073BT.html).
Alternatifler: CD4073BM (TI, SOIC-14), MC14073BDG (ON Semi), HCF4073M013TR (STMicro).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
