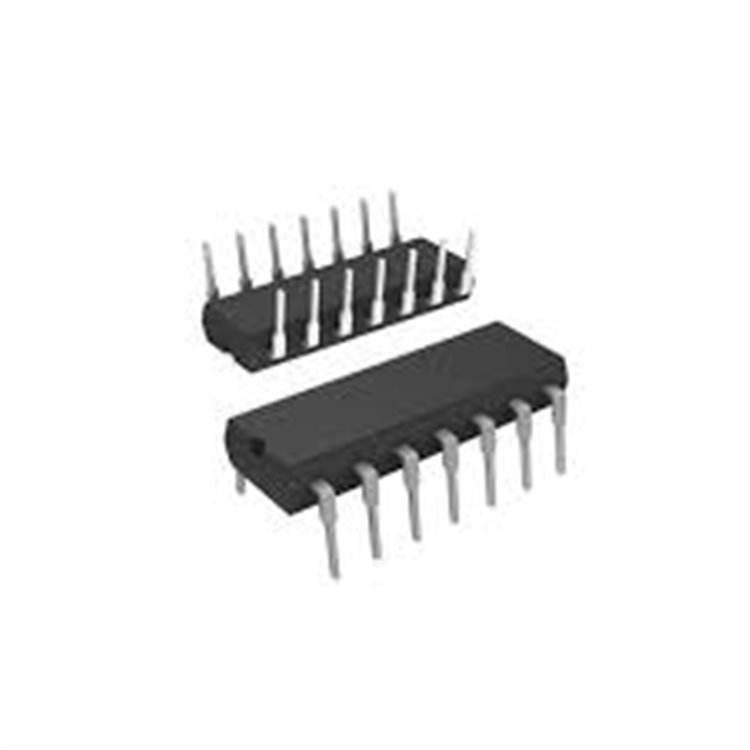

HEF4081BP QUAD 2-INPUT AND GATE DIP-14 - DELTASET ELEKTRONİK

CMOS LOJİK KAPISI, DÜŞÜK GÜÇ TÜKETİMLİ 4X 2-GİRİŞLİ VE KAPISI

* * * * * *

Ürün Kodu 344711076

Stok Kodu HEF4081BP-DIP14: NXP HEF4081BP, 4x 2-girişli VE kapısı, DIP-14 kılıf, 3V-15V çalışma voltajı. Dijital devreler için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

CD4001 - HEF4001 SOIC-14 SMD NOR KAPISI - DELTASET ELEKTRONİK

HEF4073BT SOIC-14 SMD AND KAPISI - DELTASET ELEKTRONİK

HEF4538BT SOIC-16 - DELTASET ELEKTRONİK

HEF4081BP Quad 2-Input AND Gate DIP-14

CD4086B AND-OR Invertida CMOS encapsulado DIP-14 | Hi-Fi SAC Perú

HEF4081BP Quad 2-Input AND Gate DIP-14 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Quad 2-Input AND Gate (CMOS Lojik)
Kılıf Tipi: DIP-14 (Through Hole, 19.5 mm x 6.48 mm x 3.2 mm)
Fonksiyon: 4 adet 2-girişli VE kapısı (Y = A ∧ B)
Besleme Voltajı (Vdd): 3V - 15V
Akım Tüketimi:
- Bekleme: ~10µA (tipik)
- Aktif: ~1mA (Vdd = 15V)
Çıkış Akımı:
- Yüksek Seviye: -3.6mA (Vdd = 5V)
- Düşük Seviye: 3.6mA (Vdd = 5V)
Yayılım Gecikmesi (Propagation Delay): 120ns (tipik, Vdd = 5V)
Pin Konfigürasyonu:
- Pin 1, 2: A1, B1 (1. VE kapısı girişleri)
- Pin 3: Y1 (1. VE kapısı çıkışı)
- Pin 4, 5: A2, B2 (2. VE kapısı girişleri)
- Pin 6: Y2 (2. VE kapısı çıkışı)
- Pin 7: Vss (GND)
- Pin 8: Y3 (3. VE kapısı çıkışı)
- Pin 9, 10: A3, B3 (3. VE kapısı girişleri)
- Pin 11: Y4 (4. VE kapısı çıkışı)
- Pin 12, 13: A4, B4 (4. VE kapısı girişleri)
- Pin 14: Vdd (Besleme, 3V-15V)
Çalışma Sıcaklığı: -40°C ile +85°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Girişlerde kelepçe diyotları, yüksek voltaj koruması sağlar
- Yüksek gürültü bağışıklığı (%50 Vdd tipik)
- CMOS teknolojisi, düşük güç tüketimi
- JEDEC standart DIP-14 pin düzeni

Kaynak: NXP HEF4081B datasheetAvantajlar

Geniş Voltaj Aralığı: 3V-15V, farklı besleme voltajlarıyla uyumlu.
Düşük Güç Tüketimi: ~10µA bekleme akımı, batarya ile çalışan sistemler için ideal.
Yüksek Gürültü Bağışıklığı: CMOS teknolojisi, gürültülü ortamlarda güvenilirlik.
Kompakt DIP-14 Kılıf: Breadboard ve prototipleme için kolay montaj.
Çok Yönlü Kullanım: 4 bağımsız VE kapısı, esnek lojik tasarımlar.

Kullanım Alanları

Dijital Devre Tasarımları: Lojik kontrol, sinyal işleme ve durum makineleri.
Mikrodenetleyici Arayüzleri: Arduino, Raspberry Pi ile lojik seviye adaptasyonu.
Endüstriyel Elektronik: Sensör kontrolü ve otomasyon sistemleri.
Eğitim ve Hobi Projeleri: Lojik devre deneyleri ve prototipler.
Sinyal Koşullandırma: Giriş sinyallerinin filtrelenmesi ve birleştirilmesi.

Kullanım İpuçları

Bağlantı:
- Vdd (Pin 14) için 5V veya 3.3V, Vss (Pin 7) için GND bağlayın; 100 nF bypass kondansatörü kullanın.
- Giriş pinlerine (A1-B4) lojik sinyaller (0V düşük, Vdd yüksek) uygulayın.
- Kullanılmayan girişleri Vdd veya Vss’a bağlayın, açık bırakmayın.
- Çıkış pinleri (Y1-Y4) mikrodenetleyici, LED veya diğer lojik devrelere bağlanabilir; 10kΩ pull-down direnci önerilir.
Montaj: DIP-14 kılıf, through-hole montaj için uygundur; soket veya lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Vdd (5V) ve çıkış lojik seviyelerini kontrol edin; osiloskop ile yayılım gecikmesini (120ns) doğrulayın.
ESD Koruması: Statik elektriğe karşı antistatik bileklik kullanın.
Datasheet: NXP HEF4081B datasheet’ini inceleyin.
Alternatifler:
- CD4081BE (Texas Instruments, benzer quad AND gate, DIP-14)
- HEF4001BP (NXP, quad 2-input NOR gate, DIP-14)
- HEF4066BP (NXP, quad analog switch, DIP-14)
Depolama: Nemden uzak, kuru ortamda saklayın; ESD koruması için antistatik önlem alın.

HEF4086BP için Not

HEF4086BP part numarası, NXP’nin HEF4000 serisinde standart bir IC ile eşleşmiyor. Muhtemel bir yazım hatası (örn. HEF4081BP, HEF4066BP) veya eski/özel bir parça olabilir.
Eğer HEF4086BP’yi kastediyorsanız, lütfen daha fazla bilgi (örn. datasheet, devre şeması veya uygulama detayı) sağlayın veya tedarikçiyle (DELTASAT ELEKTRONİK) doğrulayın. Alternatif olarak, benzer bir lojik veya analog IC önerisi için talebinizi netleştirebilirsiniz.
Web’de HEF4081BP ve HEF4066BP’nin DIP-14 paketlerinde popüler olduğu görülüyor; bu nedenle HEF4081BP’yi varsayılan olarak ele aldım.
