HEF4093BT SOIC-14 QUAD NAND SCHMİTT TRİGGER - DELTASET ELEKTRONİK

HEF4093BT: 4X 2-GİRİŞ NAND SCHMİTT TRİGGER, SOIC-14

* * * * * *

Ürün Kodu 34112977

Stok Kodu HEF4093BT, SOIC-14, quad 2-giriş NAND Schmitt Trigger, 3-15V, CMOS, dalga şekillendirme ve multivibrator için ideal. DeltaSet Elektronik stoklarında, hızlı teslimat!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

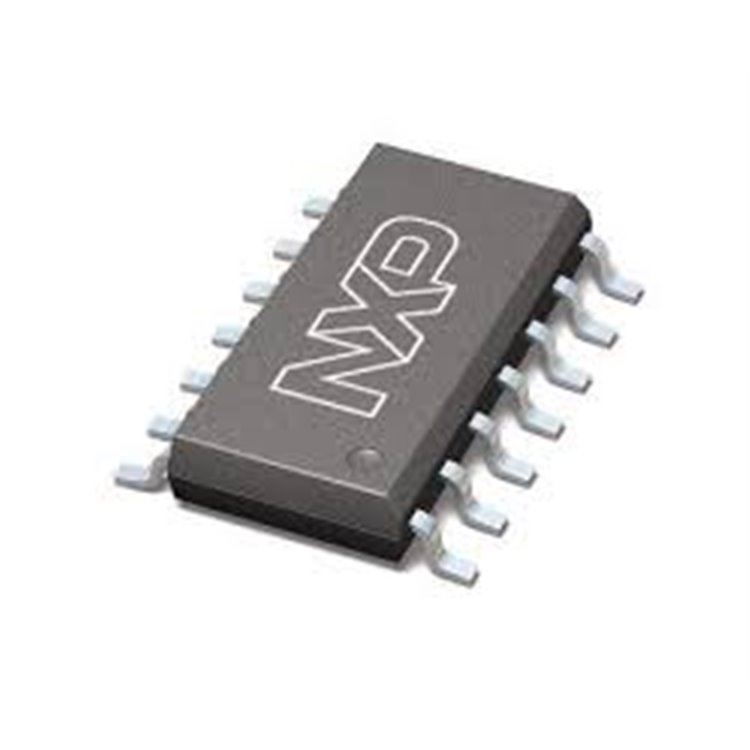

HEF4093BT SOIC-14 Quad NAND Schmitt Trigger

HEF4093BT SOIC-14 Quad NAND Schmitt Trigger için resim sonucu

Ürün Özellikleri ve Satın Alma Bilgileri

HEF4093BT SOIC-14’ün Teknik Özellikleri
HEF4093BT, Nexperia tarafından üretilen yüksek hızlı CMOS quad 2-giriş NAND Schmitt Trigger entegre devresidir. SOIC-14 paketinde sunulan bu bileşen, her bir girişinde Schmitt Trigger devresi içerir ve farklı pozitif (V_T+) ve negatif (V_T-) geçiş noktalarında anahtarlama yapar. Histerezis voltajı (V_H), giriş sinyallerinde gürültü bağışıklığı sağlar. JEDEC standardı JESD 13-B ile uyumludur. İşte temel teknik özellikleri:

Fonksiyon: Quad 2-Giriş NAND Schmitt Trigger
Besleme Voltajı (V_DD): 3V - 15V
Çıkış Akımı: ±2.4mA @ 4.5V, ±10mA @ 15V
Yayılım Gecikmesi (t_pd): 60ns @ 5V, 30ns @ 15V (tipik)
Histerezis Voltajı (V_H): 0.9V @ 5V, 2.1V @ 15V (tipik)
Giriş Kapasitansı (C_I): 5pF (tipik)
Güç Tüketimi Kapasitansı (C_PD): 50pF (tipik)
Çıkış Tipi: Push-Pull CMOS
Çalışma Sıcaklığı Aralığı: -40°C ila +125°C
Paket Tipi: SOIC-14 (0.154", 3.90mm genişlik)
Pin Sayısı: 14
RoHS Uyumluluğu: Evet
Ek Özellikler:
- Schmitt Trigger girişleri, gürültülü sinyalleri temizler
- Tam statik çalışma
- 5V, 10V ve 15V parametrik derecelendirmeler
- Dalga ve darbe şekillendirme, astable/monostable multivibrator uygulamaları
- ESD koruması: HBM JESD22-A114F (>2000V)

Bu özellikler, HEF4093BT’yi gürültülü sinyallerle çalışan lojik devrelerde ve zamanlama uygulamalarında güvenilir bir seçim haline getirir. SOIC-14 paketi, yüzey montaj teknolojisi ile otomatik üretim hatlarına uygundur.HEF4093BT’nin Avantajları

Schmitt Trigger Girişleri: Gürültülü sinyallerde temiz anahtarlama sağlar.
Geniş Voltaj Aralığı: 3V-15V, farklı sistemlerle uyumludur.
Hızlı Anahtarlama: 30ns-60ns yayılım gecikmesi, yüksek hızlı lojik için uygundur.
Düşük Güç Tüketimi: CMOS teknolojisi, enerji verimliliği sağlar.
Geniş Sıcaklık Aralığı: -40°C ila +125°C, endüstriyel ortamlarda stabil çalışır.
Kompakt SMD Paket: SOIC-14, yer tasarrufu sağlar ve otomatik montaj için uygundur.

HEF4093BT’nin Kullanım Alanları
HEF4093BT, Schmitt Trigger özelliği sayesinde dalga şekillendirme ve zamanlama devrelerinde kullanılır. Başlıca kullanım alanları:

Dalga ve Darbe Şekillendirme: Gürültülü sinyalleri kare dalgaya dönüştürme.
Astable Multivibrator: Osilatör devreleri ve saat sinyali üretimi.
Monostable Multivibrator: Tek atımlı darbe üretimi.
Dijital Devre Tasarımı: Lojik devreler ve kontrol sistemleri.
Elektronik Hobi Projeleri: Arduino ve mikrodenetleyici tabanlı prototipler.
Endüstriyel Elektronik: Sensör arayüzleri ve kontrol devreleri.

HEF4093BT Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olarak HEF4093BT SOIC-14 gibi yüksek kaliteli ürünleri stoklarında bulundurur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla projeleriniz için en iyi çözümleri sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

HEF4093BT, SOIC-14, NAND Schmitt Trigger, quad NAND, CMOS lojik, 3-15V, elektronik bileşen, Nexperia, DeltaSet Elektronik, yarı iletken, HEF4093BT özellikleri, dalga şekillendirme, astable multivibrator, monostable multivibrator, elektronik devre bileşenleri
