HLS-14F1L-DC12V-C 12V 5A RÖLE - DELTASET ELEKTRONİK

ELEKTROMANYETİK RÖLE, SPDT, 12V DC BOBİN

* * * * * *

Ürün Kodu 3211299

Stok Kodu HLS-14F1L-DC12V-C-5PIN: Helishun HLS-14F1L-DC12V-C, 12V DC, 10A 240VAC/30VDC, SPDT röle, 5 pin. Otomasyon ve kontrol sistemleri için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

JQC-3FF-12VDC 10A PCB RÖLE QİANJİ - DELTASET ELEKTRONİK

12V 16A RÖLE TEK KONTAK - DELTASET ELEKTRONİK

HLS6-23F-DC12V TR5 MİNİ RÖLE 12V 2A 6 PİN - DELTASET ELEKTRONİK

24V ÇİFT KONTAK OMRON RÖLE - DELTASET ELEKTRONİK

G2R-1-E DC24 OMRON RÖLE 16A - DELTASET ELEKTRONİK

JRC-19F(4078)-24VDC 2A TELECOM RÖLE - DELTASET ELEKTRONİK

JRC-19F-24VDC 2A TELECOM RÖLE - DELTASET ELEKTRONİK

JQC-3F(T73)-5VDC 5A PCB RÖLE - DELTASET ELEKTRONİK

JQC-3F(T73)-24VDC 10A PCB RÖLE - DELTASET ELEKTRONİK

HLS-14F3L-DC12V-C DPDT 5A RÖLE - DELTASET ELEKTRONİK

HLS-14F3L-DC24V-C 24V 5A RÖLE - DELTASET ELEKTRONİK

HLS-14F1L-DC24V-C 24V 10A TEK KONTAK RÖLE 5 PİN - DELTASET ELEKTRONİK

G2RL-1 24V OMRON RÖLE TEK KONTAK - DELTASET ELEKTRONİK

G2RL-2 24V OMRON RÖLE - DELTASET ELEKTRONİK

9V OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

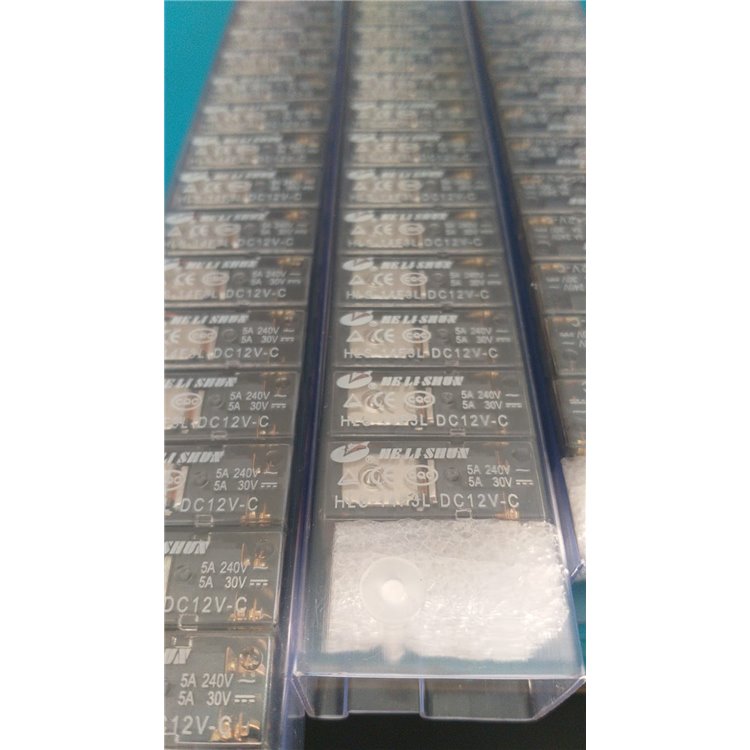

Helishun Röle HLS-14F1L-DC12V-C Tek Kontak 5A

HLS-14F1L-DC12V-C 12V için resim sonucu

HLS-14F1L-DC12V-C 12V 5A Tek Kontak Röle 5 Pin - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Elektromanyetik Röle, SPDT (Single Pole Double Throw, 1 Form C)
Kılıf Tipi: 5 Pin, Kompakt (29 mm x 12.6 mm x 20.6 mm)
Bobin Voltajı: 12V DC
Bobin Direnci: ~270Ω (tipik, 12V DC)
Bobin Güç Tüketimi: ~0.45W (tipik)
Kontak Özellikleri:
- Kontak Formu: 1C (SPDT: NO/NC)
- Kontak Malzemesi: Gümüş Alaşımı (Ag Alloy)
- Kontak Derecesi: 5A @ 240VAC / 10A @ 30VDC
- Maksimum Anahtarlama Voltajı: 250VAC / 110VDC
- Maksimum Anahtarlama Akımı: 10A
- Maksimum Anahtarlama Gücü: 2500VA / 300W
- Kontak Direnci: <100 mΩ (başlangıç)
Anahtarlama Süresi:
- Çalışma Süresi: <15 ms
- Bırakma Süresi: <10 ms
Pin Konfigürasyonu:
- Pin 1-2: Bobin (12V DC)
- Pin 3: Ortak (COM)
- Pin 4: Normalde Kapalı (NC)
- Pin 5: Normalde Açık (NO)
Çalışma Sıcaklığı: -40°C ile +85°C
Yaşam Süresi:
- Mekanik: >10,000,000 çevrim
- Elektriksel: >100,000 çevrim (anma yükü altında)
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Kompakt tasarım, yüksek anahtarlama kapasitesi
- Yüksek dielektrik dayanımı (~2000VAC, 1 dakika)
- ESD ve titreşim dayanımı

Kaynak: Robotistan.com, HLS-14F3L datasheet (benzer seri)Avantajlar

Yüksek Anahtarlama Kapasitesi: 10A 240VAC/30VDC, yüksek akım ve voltaj kontrolü.
Kompakt Tasarım: 29x12.6x20.6 mm, yer tasarrufu sağlar.
Düşük Güç Tüketimi: 0.45W bobin gücü, enerji verimliliği.
SPDT Konfigürasyonu: NO ve NC seçenekleriyle esnek kullanım.
Dayanıklılık: 10 milyon mekanik çevrim, uzun ömürlü kullanım.

Kullanım Alanları

Otomasyon Sistemleri: PLC’ler, sensör kontrolü, endüstriyel otomasyon.
Motor Kontrolü: DC/AC motor anahtarlaması.
Ev Elektroniği: Akıllı ev cihazları, aydınlatma kontrolü.
Güç Devreleri: Röle tabanlı anahtarlamalı güç kaynakları.
Hobi ve Eğitim Projeleri: Arduino, PIC, STM32 ile DIY projeleri.

Kullanım İpuçları

Bağlantı:
- Bobin (Pin 1-2) için 12V DC besleme kullanın; 1N4007 gibi bir serbest dolaşım diyotu paralel bağlayın (katot pozitif tarafa).
- COM (Pin 3) yükü bağlar, NO (Pin 5) veya NC (Pin 4) çıkış olarak seçilir.
- Yüksek akım için uygun PCB iz genişliği veya kablo kullanın.
Sürüş: Mikrodenetleyici ile kontrol için NPN transistör (ör. BC547) veya ULN2003 gibi bir sürücü kullanın.
Soğutma: 10A tam yükte çalışırken hava sirkülasyonu sağlayın; yüksek sıcaklıklarda soğutucu önerilir.
Montaj: 5 pinli kılıf, breadboard veya PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile bobin direncini (~270Ω) ve kontak sürekliliğini kontrol edin.
Datasheet: Benzer seri için HLS-14F3L datasheet’ini inceleyin (https://www.datasheet4u.com/datasheet/HLS-14F3L.pdf).
Alternatifler: HLS-14F2L-DC12V-C (16A, 8 pin), JQC-3F(T73)-12VDC (7A, 5 pin), SRD-12VDC-SL-C (10A, 5 pin).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

Orijinal Ürün Garantisi: Helishun, Songle, Omron gibi güvenilir markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Müşteri Desteği: Teknik sorular için profesyonel yardım.
Geniş Ürün Yelpazesi: Röleler, mikrodenetleyiciler, kondansatörler ve daha fazlası.

Stok ve Sipariş için İletişim:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected]
