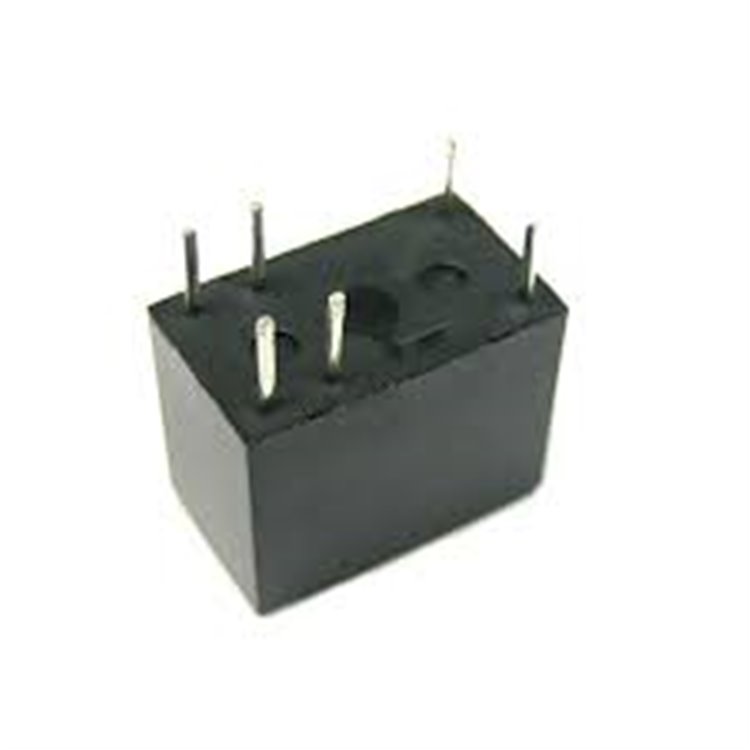

HLS6-23F-DC12V TR5 MİNİ RÖLE 12V 2A 6 PİN - DELTASET ELEKTRONİK

ELEKTROMANYETİK MİNİ SİNYAL RÖLESİ, DPDT, 12V DC BOBİN

* * * * * *

Ürün Kodu 321128

Stok Kodu HLS6-23F-DC12V-6PIN: Helishun HLS6-23F-DC12V, 12V DC, 2A 125VAC/30VDC, DPDT mini röle, 6 pin, TR5 serisi. Sinyal kontrolü ve otomasyon için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

JQC-3FF-12VDC 10A PCB RÖLE QİANJİ - DELTASET ELEKTRONİK

12V 16A RÖLE TEK KONTAK - DELTASET ELEKTRONİK

24V ÇİFT KONTAK OMRON RÖLE - DELTASET ELEKTRONİK

G2R-1-E DC24 OMRON RÖLE 16A - DELTASET ELEKTRONİK

JRC-19F(4078)-24VDC 2A TELECOM RÖLE - DELTASET ELEKTRONİK

JRC-19F-24VDC 2A TELECOM RÖLE - DELTASET ELEKTRONİK

JQC-3F(T73)-5VDC 5A PCB RÖLE - DELTASET ELEKTRONİK

JQC-3F(T73)-24VDC 10A PCB RÖLE - DELTASET ELEKTRONİK

HLS-14F3L-DC12V-C DPDT 5A RÖLE - DELTASET ELEKTRONİK

HLS-14F3L-DC24V-C 24V 5A RÖLE - DELTASET ELEKTRONİK

HLS-14F1L-DC12V-C 12V 5A RÖLE - DELTASET ELEKTRONİK

HLS-14F1L-DC24V-C 24V 10A TEK KONTAK RÖLE 5 PİN - DELTASET ELEKTRONİK

G2RL-1 24V OMRON RÖLE TEK KONTAK - DELTASET ELEKTRONİK

G2RL-2 24V OMRON RÖLE - DELTASET ELEKTRONİK

9V OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

HLS6-23F 12VDC TR5 RÖLE MİNİ 6 PİN

HLS6-23F-DC12V TR5 Mini Röle 12V 2A 6 Pin - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: Elektromanyetik Mini Sinyal Rölesi, DPDT (Double Pole Double Throw, 2 Form C)
Kılıf Tipi: 6 Pin, Ultra Kompakt (15 mm x 7.5 mm x 9 mm, yaklaşık)
Bobin Voltajı: 12V DC
Bobin Direnci: ~720Ω (tipik, 12V DC)
Bobin Güç Tüketimi: ~0.2W (tipik)
Kontak Özellikleri:
- Kontak Formu: 2C (DPDT: 2 x NO/NC)
- Kontak Malzemesi: Gümüş Alaşımı (Ag Alloy, genellikle altın kaplama)
- Kontak Derecesi: 2A @ 125VAC / 2A @ 30VDC
- Maksimum Anahtarlama Voltajı: 220VAC / 60VDC
- Maksimum Anahtarlama Akımı: 2A
- Maksimum Anahtarlama Gücü: 62.5VA / 60W
- Kontak Direnci: <100 mΩ (başlangıç)
Anahtarlama Süresi:
- Çalışma Süresi: <8 ms
- Bırakma Süresi: <5 ms
Pin Konfigürasyonu:
- Pin 1-6: Bobin (12V DC)
- Pin 2-5: Ortak (COM1, COM2)
- Pin 3-4: Normalde Açık (NO1, NO2)
- Pin 1-6: Normalde Kapalı (NC1, NC2)
Çalışma Sıcaklığı: -40°C ile +85°C
Yaşam Süresi:
- Mekanik: >20,000,000 çevrim
- Elektriksel: >100,000 çevrim (anma yükü altında)
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Ultra kompakt TR5 serisi, PCB için optimize edilmiş
- Yüksek dielektrik dayanımı (~1000VAC, 1 dakika)
- Düşük güç tüketimi ve yüksek hassasiyet

Kaynak: Benzer TR5 serisi röleler (örn. TR5VL-S-Z-12VDC) ve HLS-14F serisi datasheet’leriAvantajlar

Ultra Kompakt Tasarım: 15x7.5x9 mm, yer kısıtlaması olan devreler için ideal.
Düşük Güç Tüketimi: 0.2W bobin gücü, enerji tasarruflu.
Çift Kontak (DPDT): İki bağımsız devre kontrolü, esnek kullanım sağlar.
Düşük Akım Kapasitesi: 2A, sinyal anahtarlaması için uygun.
Yüksek Dayanıklılık: 20 milyon mekanik çevrim, uzun ömürlü kullanım.

Kullanım Alanları

Sinyal Kontrolü: Lojik sinyal anahtarlaması, mikrodenetleyici arayüzleri.
Otomasyon Sistemleri: PLC’ler, sensör kontrolü, düşük güç otomasyon.
Telekomünikasyon: Sinyal yönlendirme ve kontrol devreleri.
Hobi ve Eğitim Projeleri: Arduino, PIC, STM32 ile DIY projeleri.
Ev Elektroniği: Düşük güçlü cihaz kontrolü, küçük ölçekli anahtarlamalar.

Kullanım İpuçları

Bağlantı:
- Bobin (Pin 1-6) için 12V DC besleme kullanın; 1N4007 gibi bir serbest dolaşım diyotu paralel bağlayın (katot pozitif tarafa).
- COM pinleri (2-5) yükü bağlar, NO (3-4) veya NC (1-6) çıkış olarak seçilir.
- Düşük akım (2A) için uygun PCB iz genişliği veya kablo kullanın.
Sürüş: Mikrodenetleyici ile kontrol için NPN transistör (ör. BC547) veya ULN2003 gibi bir sürücü kullanın.
Montaj: 6 pinli TR5 kılıf, PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile bobin direncini (~720Ω) ve kontak sürekliliğini kontrol edin.
Datasheet: Benzer TR5 serisi için TR5VL-S-Z-12VDC datasheet’ini inceleyin (https://www.jotrin.com/product/PANASONIC/TR5VL-S-Z-05VDC).
Alternatifler: TR5VL-S-Z-12VDC (2A, 6 pin), G6K-2P-Y-DC12 (1A, DPDT), HFD4/12-L-S (2A, DPDT).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

Neden DELTASET ELEKTRONİK?

Orijinal Ürün Garantisi: Helishun, Songle, Omron gibi güvenilir markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Müşteri Desteği: Teknik sorular için profesyonel yardım.
Geniş Ürün Yelpazesi: Röleler, mikrodenetleyiciler, kondansatörler ve daha fazlası.
