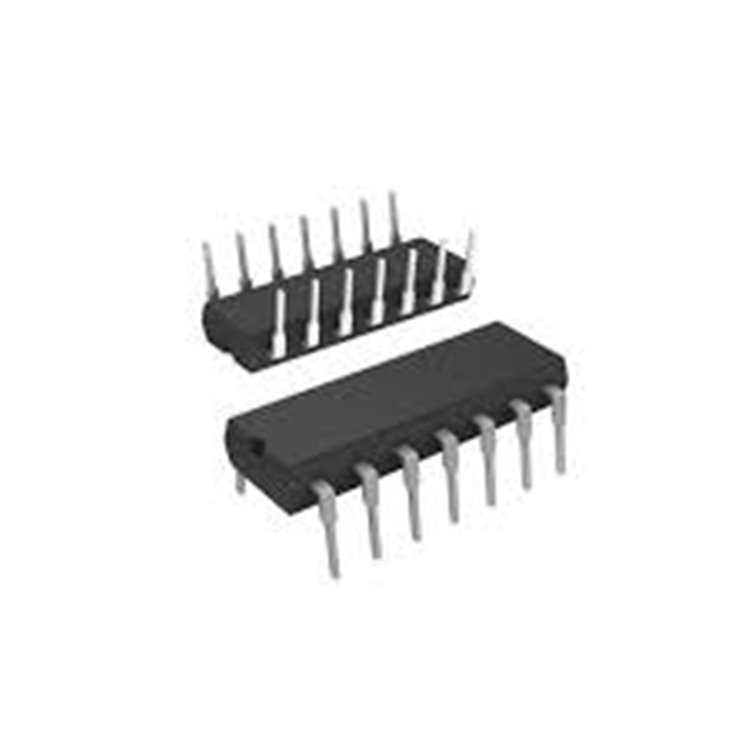

HT9200B DIP-14 HOLTEK ÜRETİCİ IC - DELTASET ELEKTRONİK

HT9200B, DTMF ÜRETECİ, 2.5-5.5V, DIP-14

* * * * * *

Ürün Kodu 34111253

Stok Kodu HT9200B-DIP14-DELTA: HT9200B DIP-14, DTMF üreteci, 2.5-5.5V, seri/paralel arayüz, telefon sistemleri için ideal. DeltaSet Elektronik stoklarında, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

HT9200,HT9200B,DIP-14

HT9200B DIP-14 Entegre Devrenin Teknik Özellikleri

HT9200B, Holtek Semiconductor Inc. tarafından üretilen, CMOS teknolojisi tabanlı bir DTMF (Dual-Tone Multi-Frequency) üreteci entegre devredir. DIP-14 (PDIP, Through-Hole) paketinde sunulan bu bileşen, mikrodenetleyici (MCU) arayüzleri için tasarlanmıştır ve 16 çift ton ile 8 tek ton üretebilir. HT9200B, seri veya paralel modda çalışabilen bir arayüze sahiptir ve telefon sistemleri, uzaktan kumanda ve güvenlik sistemleri gibi uygulamalar için uygundur. İşte temel teknik özellikleri:

Entegre Devre Tipi: CMOS DTMF Üreteci
Fonksiyon: DTMF tonları üretimi (697-1633 Hz, 4x4 matris)
Besleme Voltajı: 2.5V - 5.5V
Güç Tüketimi:
- Aktif: 4mA (tipik, VCC = 5V)
- Standby: <1µA
Osilatör Frekansı: 3.579545 MHz (standart NTSC kristali)
Arayüz: Seçilebilir seri veya paralel mod
Çıkış Tipi: Analog DTMF sinyali (TONE çıkışı)
Çıkış Empedansı: 200Ω (tipik)
Giriş/Çıkış Konfigürasyonu:
- Seri mod: Veri ve saat (DATA, CLK)
- Paralel mod: 4-bit veri (D0-D3)
Çıkış Akımı: 10mA (maksimum, TONE çıkışı)
Çalışma Sıcaklığı Aralığı: -20°C ila +75°C
Paket Tipi: DIP-14 (PDIP, 0.3" pin aralığı, THT)
Pin Konfigürasyonu:
- Pin 1: CE (Çip Etkinleştirme, aktif-düşük)
- Pin 2: CLK (Saat, seri mod için)
- Pin 3: DATA (Veri, seri mod için)
- Pin 4: D0 (Paralel Veri Girişi 0)
- Pin 5: D1 (Paralel Veri Girişi 1)
- Pin 6: D2 (Paralel Veri Girişi 2)
- Pin 7: D3 (Paralel Veri Girişi 3)
- Pin 8: GND (Toprak)
- Pin 9: OSC IN (Osilatör Girişi)
- Pin 10: OSC OUT (Osilatör Çıkışı)
- Pin 11: TONE (DTMF Çıkışı)
- Pin 12: NC (Bağlantısız)
- Pin 13: S/P (Seri/Paralel Mod Seçimi)
- Pin 14: VCC (Besleme)
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim
ECCN Kodu: EAR99

Not: HT9200A, yalnızca seri mod destekler ve genellikle DIP-8 paketindedir; HT9200B ise seri/paralel mod seçeneği sunar ve DIP-14 paketinde bulunur. Bu nedenle, HT9200B DIP-14 için özellikler verilmiştir.Bu özellikler, HT9200B’yi telefon sistemleri ve DTMF tabanlı kontrol uygulamaları için ideal bir seçim haline getirir. DIP-14 paketi, prototip ve onarım projeleri için kolay montaj sağlar.HT9200B’nin Avantajları

Esnek Arayüz: Seri veya paralel mod seçimi, farklı MCU’larla uyumluluk sağlar.
Düşük Güç Tüketimi: CMOS teknolojisi, batarya ile çalışan cihazlar için uygun.
Geniş Voltaj Aralığı: 2.5V-5.5V, düşük voltajlı sistemlerle uyumlu.
Standart DTMF Tonları: 4x4 telefon tuş takımı matrisine uygun sinyal üretimi.
Dayanıklılık: -20°C ila +75°C sıcaklık aralığında güvenilir performans.
Kolay Montaj: DIP-14 paketi, breadboard ve prototip uygulamalarına uygun.

HT9200B’nin Kullanım Alanları
HT9200B, DTMF sinyalleri üreten telekomünikasyon ve kontrol sistemlerinde kullanılır. Başlıca kullanım alanları:

Telefon Sistemleri: Tonlu arama (touch-tone) sinyal üretimi.
Güvenlik Sistemleri: DTMF tabanlı uzaktan erişim ve kontrol.
Ev Otomasyonu: Telefon hatları üzerinden uzaktan kumanda.
Elektronik Hobi Projeleri: Arduino ve mikrodenetleyici tabanlı DTMF devreleri.
Endüstriyel Elektronik: DTMF kodlu sinyal iletimi.
Eski Sistem Onarımları: DTMF tabanlı eski cihazların bakımı ve değişimi.

HT9200B Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda lider bir firmadır. HT9200B DIP-14 entegre devre, DeltaSet Elektronik’in stoklarında mevcuttur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla, projeleriniz için güvenilir bir tedarikçi sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

DeltaSet Elektronik, HT9200B gibi yüksek kaliteli entegre devreleri stoklarında bulundurarak, endüstriyel ve bireysel projeler için hızlı ve güvenilir çözümler sunar. İhtiyacınız olan elektronik bileşenler için hemen iletişime geçin.

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

HT9200B, HT9200, DIP-14, DTMF üreteci, 2.5-5.5V, DeltaSet Elektronik, CMOS, düşük güç, seri/paralel arayüz, telefon sistemleri, hızlı teslimat, güvenilir tedarik, Holtek, entegre devre, endüstriyel elektronik
