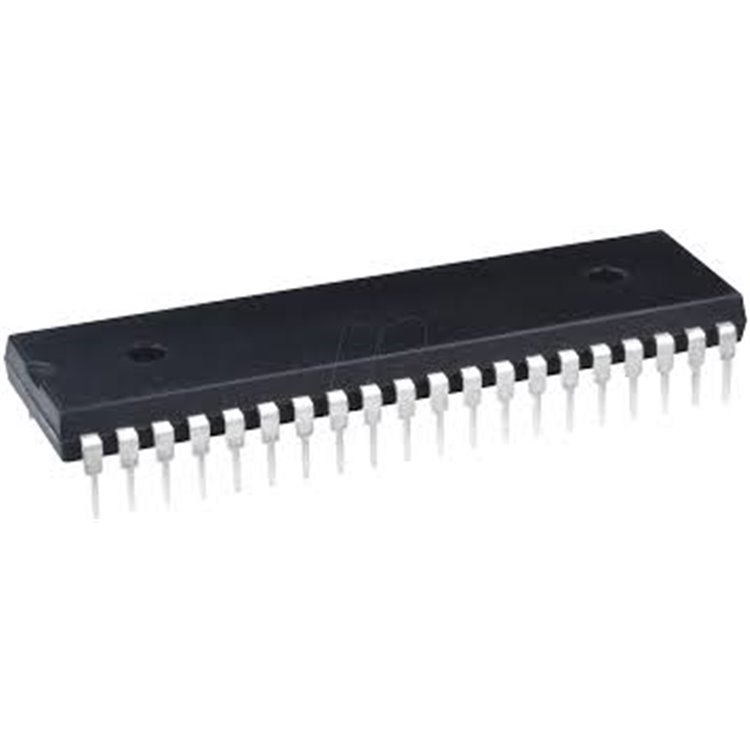

ICL7109PL DIP-40 Entegre Devre: Teknik Özellikler ve Kullanım Alanları
ICL7109PL, Maxim Integrated (Analog Devices) tarafından üretilen, 12-bit çözünürlüklü, çift eğimli (dual-slope) bir analog-dijital dönüştürücü (ADC) entegre devresidir. DIP-40 (Dual In-line Package) paketinde sunulan bu bileşen, mikroişlemciler ve UART’larla kolay arayüz için tasarlanmıştır. 3 durumlu (3-state) 12-bit ikili, polarite ve aşırı aralık çıkışları, mikroişlemci veri yollarına doğrudan bağlanabilir. Düşük güç tüketimi, yüksek doğruluk ve 30 SPS (örnekleme/saniye) hızı ile veri toplama ve ölçüm sistemlerinde yaygın olarak kullanılır.
ICL7109PL Nedir?
ICL7109PL, analog sinyalleri 12-bit dijital verilere dönüştüren bir ADC’dir. Çift eğimli dönüştürme teknolojisi, yüksek doğruluk ve düşük sıfır kayması sağlar. Maxim Integrated, bu devreye sıfır entegratör fazı ekleyerek aşırı aralıkta takılma, çapraz konuşma ve histerezis etkilerini ortadan kaldırmıştır. Ayrıca, mikroişlemci veri yollarındaki büyük kapasitansları hızlıca sürmek için akım sağlama kapasitesi artırılmıştır. 40 pinli DIP paketi, delikli montaj (THT) için uygundur ve düşük güç tüketimli CMOS tasarımı ile öne çıkar.
Anahtar Özellikler
-
Dönüştürücü Tipi: Analog-Dijital Dönüştürücü (ADC), Çift Eğimli
-
Çözünürlük: 12-bit
-
Örnekleme Hızı: 30 SPS (maksimum)
-
Giriş Kanalı: 1, Diferansiyel
-
Çıkış Arayüzü: Paralel, 3 durumlu (12-bit ikili + polarite + aşırı aralık)
-
Besleme Gerilimi: Çift (±5V)
-
Referans Voltajı: Dahili 2.8V (pin 29, REF OUT), ±80ppm/°C sıcaklık katsayısı
-
Güç Tüketimi: Düşük güç CMOS tasarım, tipik 700µA
-
Çalışma Sıcaklığı: 0°C ila +70°C
-
Paket: DIP-40 (0.6 inç, plastik)
-
Pin Sayısı: 40
-
Özellikler:
-
Sıfır entegratör fazı ile düşük hata oranı
-
Mikroişlemci ve UART arayüzü için optimize
-
1µV/°C’den düşük sıfır kayması
-
1 count’tan düşük rollover hatası
-
RoHS uyumlu
-
ESD korumalı girişler
ICL7109PL’in Avantajları
-
Yüksek Doğruluk: Çift eğimli ADC, 1 count’tan düşük rollover hatası ve 1µV/°C sıfır kayması ile hassas ölçüm sağlar.
-
Kolay Arayüz: 3 durumlu çıkışlar, mikroişlemci veri yollarına doğrudan bağlanır.
-
Düşük Güç Tüketimi: CMOS tasarımı, batarya destekli sistemler için idealdir.
-
Hızlı Sürüş Kapasitesi: Büyük kapasitanslı veri yollarını destekler.
-
Geniş Uygulama Yelpazesi: Basınç, hız, voltaj, direnç, akış, ağırlık ve sıcaklık ölçümünde kullanılır.
Tipik Uygulama Alanları
ICL7109PL, analog veri ölçümü gerektiren veri toplama ve kontrol sistemlerinde kullanılır:
-
Endüstriyel Ölçüm: Basınç, hız, ağırlık ve akış sensörleri.
-
Veri Toplama Sistemleri: Voltaj, direnç ve akım ölçümleri.
-
Uzaktan Veri Kaydı: UART handshake modu ile veri kaydediciler.
-
Tıbbi Cihazlar: Hassas sensör ölçümleri.
-
Test Ekipmanları: Dijital multimetreler ve ölçüm cihazları.
Pin Konfigürasyonu (DIP-40)
-
Pin 1 (V+): Pozitif besleme (+5V)
-
Pin 21 (V-): Negatif besleme (-5V)
-
Pin 29 (REF OUT): 2.8V referans çıkışı
-
Pin 39 (REF-): Negatif referans girişi
-
Pin 40 (REF+): Pozitif referans girişi
-
Pin 2-13, 15-18: Çıkış bitleri (D0-D11, polarite, aşırı aralık)
-
Pin 19 (CS): Çip seçimi
-
Pin 20 (BYTE EN): Bayt etkinleştirme
-
Not: Tam pin konfigürasyonu ve bağlantılar için datasheet kontrol edilmelidir.
Teknik Notlar ve Öneriler
-
Osilatör: Harici kristal (1-5MHz) ile çalışır. 3.58MHz kristal, 33.18ms entegrasyon süresi sağlar ve 60Hz reddi için optimize edilmiştir (40dB). Osilatör seçimi pini (OSC SEL) ile frekans bölme oranı ayarlanabilir.
-
Referans Voltajı: Pin 29’dan 2.8V çıkış, 204.8mV veya 1V referans için harici direnç bölücü ile kullanılır. REF- ve REF+ pinleri hassas ayar için bağlanmalıdır.
-
Montaj: DIP-40 paketi, delikli montaj için uygundur. Lehimleme sırasında düşük sıcaklık teknikleri kullanılmalıdır.
-
Sahte Ürün Uyarısı: Sahte ICL7109PL entegreleri düşük performans gösterebilir. Orijinal Maxim Integrated ürünü tercih edilmelidir.
-
Alternatifler: TC7109CPL (Microchip), ICL7109EPL+, ADC1210.
-
Datasheet İncelemesi: Detaylı özellikler için Maxim Integrated’ın resmi datasheet’ine bakılmalıdır.
Stok Durumu ve Fiyat Teklifi
ICL7109PL DIP-40 entegre devre için stok durumu ve fiyat teklifi almak isterseniz, Deltaset Elektronik ile iletişime geçebilirsiniz. Toplu siparişler ve güncel stok bilgileri için aşağıdaki iletişim kanallarını kullanabilirsiniz:
Neden ICL7109PL DIP-40’u Tercih Etmelisiniz?
ICL7109PL, 12-bit çözünürlüğü, düşük güç tüketimi ve mikroişlemci arayüzü ile hassas veri toplama sistemleri için ideal bir seçimdir. Çift eğimli ADC teknolojisi, yüksek doğruluk ve düşük hata oranı sağlar. Maxim Integrated’ın sıfır entegratör fazı, performansını artırırken, DIP-40 paketi kolay montaj sunar. Stok durumu ve fiyat teklifi için Deltaset Elektronik ile iletişime geçerek orijinal ürüne ulaşabilir ve projelerinizde güvenilir ölçüm performansı elde edebilirsiniz.
