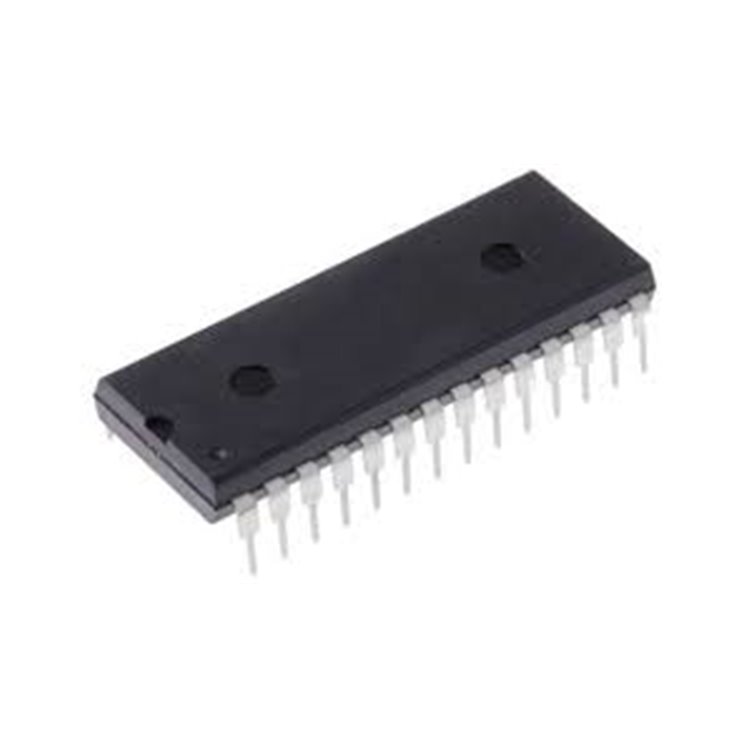

ICM7217AIPI DIP-28 4-DİGİT UP/DOWN COUNTER - DELTASET ELEKTRONİK

ICM7217AIPI DIP-28, 2MHZ, 4.5-5.5V, LED SÜRÜCÜ

* * * * * *

Ürün Kodu 34111240

Stok Kodu ICM7217AIPI DIP-28 4-Digit Up/Down Counter (Stok Kodu: ICM7217AIPI-DIP28) - 2MHz, 4.5-5.5V, LED sürücü, 3-state BCD çıkış. Sayıcı ve zamanlayıcı için ideal. Deltaset Elektronik güvencesiyle.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

ICM7217AIPI . LED Display Up/Down Counter

ICM7217AIPI+ | Driver para display LED Maxim Integrated ICM7217, alim: (Máximo) 5,5 V. / 500μA, Montaje en orificio pasante, PDIP 28 | RS

ICM7217AIPI DIP-28 4-Digit Presettable Up/Down Counter - DELTASET ELEKTRONİK

Ürün Açıklaması:
ICM7217AIPI, Analog Devices/Maxim Integrated tarafından üretilen, 4 basamaklı (4-digit) önceden ayarlanabilir (presettable) bir yukarı/aşağı sayıcı (up/down counter) entegresidir. DIP-28 (delikli montaj) paketinde sunulan bu entegre, 4 basamaklı 7 segment LED ekran sürücüsü ve önceden ayarlanabilir bir karşılaştırma (predetermining) register içerir. 2MHz maksimum saat frekansı, 4.5V-5.5V besleme voltajı ve düşük güç tüketimi (100µW hareketsiz modda) ile çalışır. Ortak katot (common cathode) LED ekranlarla uyumludur ve maksimum 9999 sayım kapasitesine sahiptir. Çoklu BCD (Binary-Coded Decimal) çıkışları, carry/borrow çıkışı, sıfır (zero) çıkışı ve eşit (equal) çıkışı ile kademeli (cascaded) uygulamalara olanak tanır. Asenkron reset ve display latch (saklama) özellikleri içerir. Arduino, Raspberry Pi ve diğer mikrodenetleyici platformlarıyla uyumludur. Sayıcı, zamanlayıcı, frekans ölçer ve endüstriyel kontrol sistemleri için idealdir. Deltaset Elektronik, bu ürünü orijinal ve garantili olarak sunar.Ürün Özellikleri:

Model: ICM7217AIPI (Ortak Katot, Common Cathode)
Paket Türü: DIP-28 (Delikli Montaj, 0.600" genişlik, 15.24mm)
Fonksiyon: 4-Digit Presettable Up/Down Counter, LED Sürücü
Teknoloji Ailesi: CMOS
Besleme Voltajı: 4.5V - 5.5V
Saat Frekansı: 2MHz (maksimum, bazı kaynaklarda 5MHz olarak belirtilir)
Sayım Kapasitesi: 0-9999 (onluk sayıcı, decade counter)
Çıkış Akımı:
- Segment Sürücü: 25mA (ortak katot, tipik)
- Digit Sürücü: 200mA (ortak katot, tipik)
Güç Tüketimi: 100µW (hareketsiz mod, tipik), 350mA (tüm segmentler açık)
Yayılım Gecikmesi: 28ns @ 5V (tipik)
Özellikler:
- 4 basamaklı 7 segment LED sürücü
- Çoklu BCD giriş/çıkış (multiplexed)
- 3-state çıkışlar (carry/borrow, zero, equal)
- Asenkron reset girişi
- Display latch ve store girişi
- Thumbwheel switch veya dijital lojik ile önceden ayarlanabilir
Pin Konfigürasyonu (Özet):
- Pin 1: VDD (4.5V - 5.5V)
- Pin 14: VSS (GND)
- Pin 2-5, 25-27: Digit Sürücü Çıkışları (D1-D4)
- Pin 15-22: Segment Sürücü Çıkışları (a-g, DP)
- Pin 6-9: BCD I/O (B1-B4)
- Pin 10: COUNT (Saat Girişi)
- Pin 11: UP/DOWN (Yukarı/Aşağı Kontrol)
- Pin 12: STORE (Saklama Girişi)
- Pin 13: RESET (Asenkron Sıfırlama)
- Pin 23: CARRY/BORROW
- Pin 24: EQUAL (Karşılaştırma Eşit Çıkışı)
- Pin 28: ZERO (Sıfır Çıkışı)
Çalışma Sıcaklığı: -20°C ila +85°C
Uygulama Alanları: Frekans sayıcı, zamanlayıcı (saat/dakika), ünite sayıcı, takometre, endüstriyel kontrol, veri saklama
Sertifikalar: RoHS uyumlu

Avantajları:

4.5V-5.5V dar besleme voltajı aralığı ile düşük güç tüketimi.
3-state BCD çıkışları ile veri yolu paylaşımı ve kademeli bağlantı.
Doğrudan LED ekran sürücüsü ile harici bileşen ihtiyacını azaltma.
Thumbwheel switch veya dijital lojik ile kolay ön ayar.
DIP-28 paketi ile breadboard ve prototip devreler için kolay montaj.
Arduino ve Raspberry Pi ile uyumluluk.

Kullanım Alanları:
ICM7217AIPI, frekans sayıcıları, zamanlayıcı devreleri, takometreler, ünite sayıcıları ve endüstriyel kontrol sistemlerinde kullanılır. Arduino ve Raspberry Pi projelerinde, örneğin 4 basamaklı bir LED ekranla sayım veya zamanlama uygulamaları için tercih edilir. Kademeli bağlantılarla daha büyük sayıcı sistemleri oluşturulabilir.Arduino ile Örnek Bağlantı ve Kullanım:

Bağlantı:
- VDD (Pin 1) → Arduino 5V
- VSS (Pin 14) → Arduino GND
- COUNT (Pin 10) → Arduino dijital pin (ör. D2, saat sinyali)
- UP/DOWN (Pin 11) → Arduino dijital pin (ör. D3, yüksek: yukarı, düşük: aşağı)
- STORE (Pin 12) → Arduino dijital pin (ör. D4, saklama kontrolü)
- RESET (Pin 13) → Arduino dijital pin (ör. D5, yüksek aktif)
- BCD I/O (Pin 6-9) → Thumbwheel switch veya Arduino dijital pinleri
- Digit/Segment Çıkışları → 4 basamaklı 7 segment LED ekran
Kullanım: Arduino’dan saat sinyali göndererek sayımı kontrol etme ve LED ekranda görüntüleme.

Neden Deltaset Elektronik?
Deltaset Elektronik, yüksek kaliteli ve orijinal elektronik komponentler sunar. ICM7217AIPI DIP-28 4-Digit Up/Down Counter, garantili ürün olarak stoklarımızda mevcuttur. Hızlı teslimat ve teknik destek ile projelerinizde güvenilir bir ortak sunuyoruz.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected] (mailto:[email protected])
Stok Kodu: ICM7217AIPI-DIP28
Teslimat: Türkiye geneli hızlı kargo
Destek: Teknik sorularınız için uzman ekibimizle iletişime geçin.

Deltaset Elektronik ile Güvenilir Alışveriş!
Elektronik projeleriniz için gerekli tüm komponentleri Deltaset Elektronik’te bulabilirsiniz. ICM7217AIPI DIP-28’i hemen sepetinize ekleyin ve sayıcı/zamanlayıcı projelerinize hassasiyet katın!Not: Ürün stoklarla sınırlıdır. Detaylı bilgi ve sipariş için web sitemizi ziyaret edebilir veya bizimle iletişime geçebilirsiniz. Daha fazla bilgi için ICM7217AIPI veri sayfasını incelemenizi öneririz.İletişim:

Adres: Deltaset Elektronik, İstanbul, Türkiye
Web: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]
