The IKW75N60T (marking code: K75T60) is a high-speed Insulated Gate Bipolar Transistor (IGBT) from Infineon Technologies’ TRENCHSTOP™ series, co-packaged with a soft, fast-recovery anti-parallel Emitter Controlled HE diode. It’s designed for hard-switching applications (2-20 kHz) with low conduction and switching losses, ideal for motor drives, uninterruptible power supplies (UPS), solar inverters, and welding systems. The TO-247 package ensures high thermal dissipation. The query’s triac context is addressed with a TO-220F triac alternative (TMG20C60F).
-
Ürün Kodu: IKW75N60T-DLT
-
Üretici: Infineon Technologies
-
Kategori: Entegre Devreler > IGBT Transistörler
-
Teknik Özellikler:
-
Collector-Emitter Voltajı (Vce): 600V (650V @ Tjmax)
-
Collector Akımı (Ic): 75A (TC=25°C), 80A (max
@25
°C)
-
Collector-Emitter Doyma Voltajı (VCE(sat)): 1.5V (tipik, 25°C)
-
Gate-Emitter Voltajı (Vge): ±20V
-
Gate Eşik Voltajı (VGEth): 5.7V (maksimum)
-
Gate Şarjı (Qg): 470nC (tipik)
-
Çıkış Kapasitansı (Coes): 288pF (tipik)
-
Yükselme Süresi (tr): 36ns (tipik)
-
Güç Dağılımı (Pd): 428W
-
Kısa Devre Dayanım Süresi: 5µs
-
Anti-Paralel Diyot: Soft recovery, düşük Qrr (charge recovery)
-
Anahtarlama Frekansı: 2-20 kHz (ultra-fast 8-30 kHz in bazı uygulamalar)
-

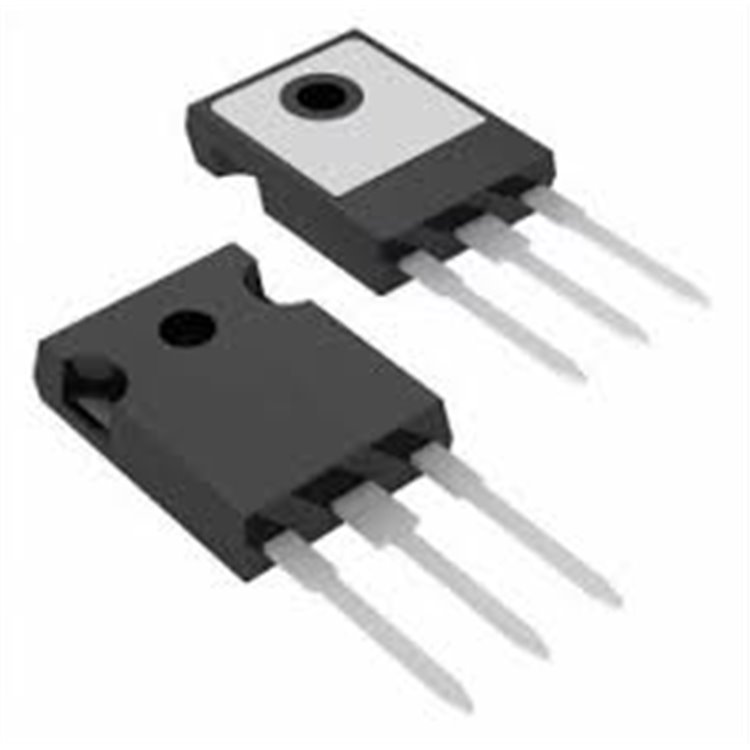

Paket: TO-247 (3 pin: Collector, Gate, Emitter + Tab)
-
Montaj Tipi: THT (delikli montaj)
-
Çalışma Sıcaklığı: -40°C ila +175°C
-
RoHS Durumu: Kurşunsuz, RoHS uyumlu
-
Özellikler:
-
TRENCHSTOP™ Teknolojisi: Low VCE(sat) (1.5V) and switching losses.
-
Anti-Paralel Diyot: Soft recovery, minimizes turn-on losses.
-
Yüksek Sağlamlık: Positive VCE(sat) temperature coefficient, tight parameter distribution.
-
Kısa Devre Dayanımı: 5µs, <1000 short circuits, >1s interval.
-
Kullanım Alanları:
-
Motor kontrolü ve sürücüleri (endüstriyel motorlar, elektrikli araçlar, robotik)
-
Fotovoltaik (PV) enerji sistemleri (inverterler)
-
Kesintisiz güç kaynakları (UPS)
-
Kaynak makineleri
-
DC/AC konvertörler, PWM tabanlı amplifikatörler
-
Triak Alternatifi (TMG20C60F, TO-220F):
-
Vdrm: 600V
-
IT(rms): 20A
-
Igt: 30mA
-
Itsm: 200A (8/20µs)
-
Uygulama: AC anahtarlama (ışık dimmer, motor kontrolü)
-
Fark: IKW75N60T (DC/pulsed), TMG20C60F (AC bidirectional).
Çalışma Prensibi:
The IKW75N60T combines a trench-cell and fieldstop IGBT with a soft-recovery anti-parallel diode, enabling efficient hard-switching. A gate voltage (Vge > 5.7V) allows collector-to-emitter current flow, with low VCE(sat) (1.5V) reducing conduction losses. The diode minimizes turn-on losses in inductive loads. Unlike triacs (e.g., TMG20C60F for AC), IKW75N60T is optimized for DC or PWM applications, offering high ruggedness and fast switching (36ns rise time) for motor drives and inverters.
Örnek Devre:
Amaç: Arduino ile 600V DC motor sürücü devresi tasarlamak.
-
Bağlantı:
-
LM317T (+12V) ve L7912CD2T (-12V) Arduino ve gate sürücüsünü besler.
-
IKW75N60T, DC motoru kontrol eder; gate, ULN2003 ile Arduino PWM’den sürülür.
-
KLS1-221-09M, seri iletişimle PWM sinyallerini taşır.
-
V130LA2, collector-emitter’ı voltaj dalgalanmalarından korur.
-
100nF 1206 kondansatör, gate hattında gürültüyü filtreler.
-
MC145152DW2, motor hız kontrolü için PWM üretir.
-
BTA06-600CWRG, aynı sistemde AC yük (ör. fan) kontrol eder.
Avantajlar:
-
Low VCE(sat) (1.5V), high efficiency for high-power applications.
-
Fast switching (36ns), ideal for 2-20 kHz motor drives.
-
Anti-parallel diode reduces turn-on losses.
-
Deltaset Elektronik stoklarında, hızlı teslimat.
