INA121P DIP-8 Texas Instruments Instrumentation Amplifier: Özellikler ve Açıklama
Başlık: INA121P DIP-8 Texas Instruments Düşük Güç FET Girişli Enstrümantasyon Amplifikatörü IC

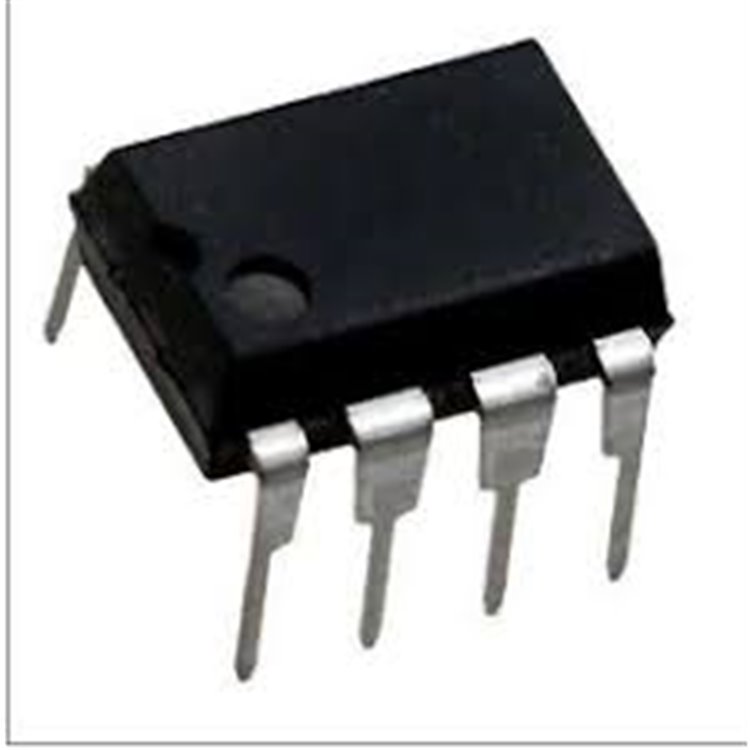

INA121P, Texas Instruments tarafından üretilen düşük güç tüketimli, FET girişli bir enstrümantasyon amplifikatörüdür. DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. Yüksek giriş empedansı (10¹² Ω), düşük önyargı akımı (4 pA) ve geniş kazanç aralığı (1 V/V ila 10,000 V/V) ile hassas diferansiyel sinyal amplifikasyonu için optimize edilmiştir. Düşük gürültü (20 nV/√Hz) ve yüksek ortak mod reddetme oranı (CMRR, 106 dB @ G=1000) sayesinde tıbbi enstrümantasyon, sensör amplifikatörleri ve veri toplama sistemlerinde kullanılır. Bu rehber, INA121P DIP-8’in teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “INA121P datasheet”, “INA121P fiyat” veya “INA121P satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
INA121P DIP-8 Texas Instruments Nedir?
INA121P, FET girişli bir enstrümantasyon amplifikatörü olarak yüksek hassasiyet ve düşük gürültü sunar. Tek harici dirençle kazanç ayarı (G = 1 + 50kΩ/R<sub>G</sub>) sağlar. Düşük ofset gerilimi (200 µV tipik), düşük sürüklenme (2 µV/°C) ve düşük statik akım (450 µA tipik) ile batarya destekli ve taşınabilir cihazlar için uygundur. DIP-8 kılıf, prototip geliştirme ve endüstriyel uygulamalarda kolay montaj sağlar. INA121P, INA121 serisinin plastik DIP paketli versiyonudur ve yüksek hassasiyetli ölçüm devrelerinde güvenilir bir seçimdir.
INA121P DIP-8 Teknik Özellikler
Teknik özellikler, Texas Instruments veri sayfasından ve diğer kaynaklardan (DigiKey, Mouser) derlenmiştir:
-
Tip: FET Girişli Enstrümantasyon Amplifikatörü.
-
Kılıf Tipi: DIP-8 (Dual Inline Package, 8-Pin, Through-Hole).
-
Üretici: Texas Instruments.
-
Parça Numarası: INA121P (diğer varyant: INA121PA, daha düşük hassasiyet).
-
Kanal Sayısı: 1.
-
Besleme Gerilimi: ±2.25V ila ±18V veya 4.5V - 36V (tek kaynak).
-
Statik Akım (Quiescent Current): 450 µA (tipik), 600 µA (maksimum).
-
Kazanç Aralığı: 1 V/V ila 10,000 V/V (harici dirençle, G = 1 + 50kΩ/R<sub>G</sub>).
-
Giriş Ofset Gerilimi (V<sub>OS</sub>): 200 µV (tipik), 500 µV (maksimum, INA121P).
-
Ofset Gerilim Sürüklenmesi: 2 µV/°C (maksimum).
-
Ortak Mod Reddetme Oranı (CMRR):
-
Güç Kaynağı Reddetme Oranı (PSRR): 100 dB (minimum).
-
Gürültü:
-
Gerilim Gürültüsü: 20 nV/√Hz (
@1
kHz).
-
Akım Gürültüsü: 0.1 fA/√Hz (
@1
kHz).
-
Giriş Önyargı Akımı (I<sub>B</sub>): 4 pA (tipik), 50 pA (maksimum).
-
Giriş Empedansı: 10¹² Ω || 6 pF (diferansiyel).
-
Bant Genişliği: 50 kHz (G=100).
-
Slew Rate: 0.7 V/µs.
-
Çıkış Gerilim Salınımı: ±13.5V (tipik, ±15V beslemede).
-
Çalışma Sıcaklığı: -40°C ila +85°C (endüstriyel sınıf).
-
Pin Konfigürasyonu:
-
Pin 1: V<sub>IN-</sub> (Negatif giriş).
-
Pin 2: R<sub>G</sub> (Kazanç ayarı direnci).
-
Pin 3: R<sub>G</sub> (Kazanç ayarı direnci).
-
Pin 4: V- (Negatif besleme).
-
Pin 5: V<sub>OUT</sub> (Çıkış).
-
Pin 6: V<sub>REF</sub> (Referans gerilimi).
-
Pin 7: V+ (Pozitif besleme).
-
Pin 8: V<sub>IN+</sub> (Pozitif giriş).
-
Özel Özellikler:
-
FET giriş, yüksek empedans ve düşük önyargı akımı.
-
Düşük gürültü ve ofset, hassas ölçümler için ideal.
-
Tek dirençle ayarlanabilir kazanç.
-
Yüksek CMRR, gürültülü ortamlarda sinyal bütünlüğü.
-
RoHS uyumlu, kurşunsuz.
-
Nem Hassasiyet Seviyesi (MSL): 1 (sınırsız raf ömrü).
-
Boyutlar: ~9.81mm x 6.35mm x 4.57mm (DIP-8).
-
Ağırlık: ~0.5g.
Bu özellikler, INA121P’yi hassas diferansiyel sinyal amplifikasyonu için ideal kılar.
INA121P DIP-8 Kullanım Alanları
INA121P, düşük gürültü ve yüksek hassasiyet gerektiren uygulamalarda kullanılır:
-
Tıbbi Enstrümantasyon: EKG, EEG, EMG sinyal amplifikasyonu.
-
Endüstriyel Sensörler: Köprü sensörleri (strain gauge, load cell), termokupllar, RTD’ler.
-
Veri Toplama Sistemleri: Çok kanallı, yüksek hassasiyetli ölçümler.
-
Taşınabilir Cihazlar: Düşük güç tüketimiyle batarya destekli sistemler.
-
Sinyal Koşullandırma: Zayıf diferansiyel sinyallerin amplifikasyonu.
-
Ağırlık Ölçüm Sistemleri: Tartı ve yük hücreleri.
Yüksek giriş empedansı ve düşük gürültü, tıbbi ve endüstriyel ölçümde güvenilirlik sağlar.
INA121P DIP-8 Avantajlar
Neden INA121P’yi seçmelisiniz? Temel avantajlar:
-
Yüksek Giriş Empedansı: 10¹² Ω, düşük akım sensörlerle uyumluluk.
-
Düşük Gürültü: 20 nV/√Hz, hassas sinyal amplifikasyonu.
-
Düşük Güç Tüketimi: 450 µA, batarya destekli cihazlar için ideal.
-
Yüksek CMRR: 106 dB (G=1000), gürültülü ortamlarda sinyal bütünlüğü.
-
Esnek Kazanç Ayarı: 1 V/V ila 10,000 V/V, tek dirençle.
-
Texas Instruments Kalitesi: Endüstri standardı güvenilirlik.
INA121P ile Benzer Enstrümantasyon Amplifikatörleri
-
INA126: Daha düşük güç (175 µA), 250 µV ofset, ekonomik alternatif.
-
INA128: Daha yüksek hassasiyet (50 µV ofset), 700 kHz bant genişliği.
-
AD620: 1-10,000 kazanç, 50 µV ofset, tıbbi uygulamalarda popüler.
-
INA118: 110 dB CMRR, 70 µV ofset, yüksek hassasiyet.
Seçim Kriteri: INA121P, yüksek giriş empedansı ve düşük önyargı akımıyla öne çıkar; INA128, daha yüksek hassasiyet gereken durumlarda tercih edilir.
INA121P Sık Sorulan Sorular (SSS)
-
INA121P’nin maksimum kazancı nedir? 10,000 V/V (harici dirençle).
-
Tek kaynak beslemeyle çalışır mı? Evet, 4.5V-36V aralığında.
-
SMD versiyonu var mı? Evet, INA121U (SOIC-8) kılıfta mevcut.
INA121P Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için INA121P veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
Texas Instruments: www.ti.com (INA121 datasheet, ~1.1MB, 29 sayfa).
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, kazanç ayarı formülü (G = 1 + 50kΩ/R<sub>G</sub>), uygulama devreleri (köprü sensörü, EKG) ve PCB yerleşim önerilerini içerir.
INA121P Fiyat ve Stok Bilgileri
INA121P DIP-8’i satın almak için (fiyatlar Haziran 2025 itibarıyla yaklaşık değerlerdir):
