INA122P DIP-8 Texas Instruments Instrumentation Amplifier: Özellikler ve Açıklama
Başlık: INA122P DIP-8 Texas Instruments Düşük Güç Tek Kaynak Enstrümantasyon Amplifikatörü IC
INA122P, Texas Instruments tarafından üretilen düşük güç tüketimli, tek kaynak beslemeli bir enstrümantasyon amplifikatörüdür. DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. Yüksek giriş empedansı (10¹° Ω), düşük statik akım (60 µA tipik) ve geniş kazanç aralığı (5 V/V ila 10,000 V/V) ile hassas diferansiyel sinyal amplifikasyonu için optimize edilmiştir. Tek besleme (2.2V - 36V) desteği, düşük gürültü (60 nV/√Hz @ 1 kHz) ve yüksek ortak mod reddetme oranı (CMRR, 83 dB minimum) sayesinde batarya destekli cihazlar, sensör amplifikatörleri ve veri toplama sistemlerinde kullanılır. Bu rehber, INA122P DIP-8’in teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “INA122P datasheet”, “INA122P fiyat” veya “INA122P satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
INA122P DIP-8 Texas Instruments Nedir?
INA122P, tek kaynak veya çift kaynak beslemeyle çalışabilen bir enstrümantasyon amplifikatörüdür. Tek harici dirençle kazanç ayarı (G = 5 + 200kΩ/R<sub>G</sub>) sağlar. Düşük ofset gerilimi (250 µV maksimum), düşük sürüklenme (3 µV/°C) ve düşük güç tüketimi, taşınabilir ve enerji tasarruflu uygulamalar için idealdir. DIP-8 kılıf, prototip geliştirme ve endüstriyel devrelerde kolay montaj sunar. INA122P, hassas ölçüm ve düşük güç gereksinimlerini birleştiren ekonomik bir çözümdür.
INA122P DIP-8 Teknik Özellikler
Teknik özellikler, Texas Instruments veri sayfasından ve diğer kaynaklardan (DigiKey, Mouser) derlenmiştir:
-
Tip: Tek Kaynak Enstrümantasyon Amplifikatörü.
-

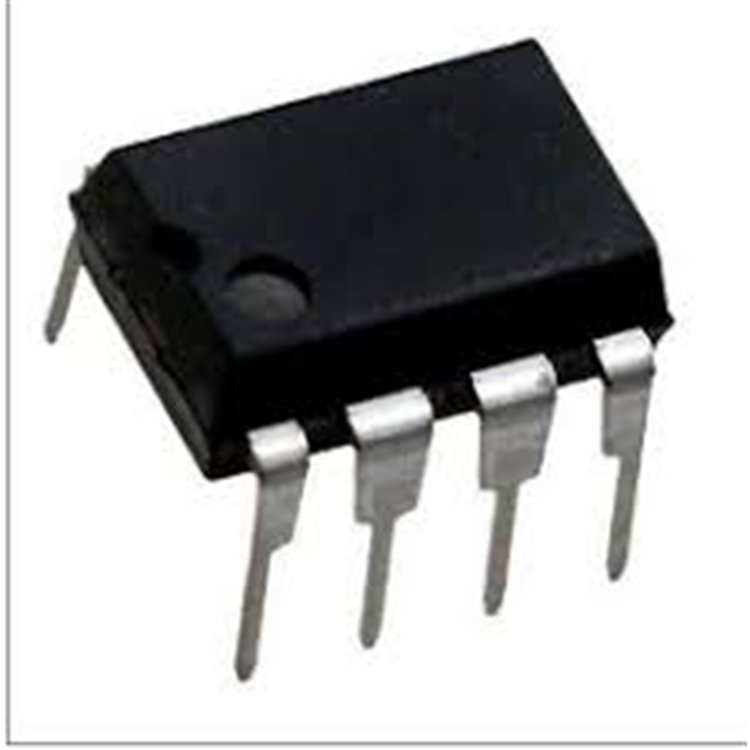

Kılıf Tipi: DIP-8 (Dual Inline Package, 8-Pin, Through-Hole).
-
Üretici: Texas Instruments.
-
Parça Numarası: INA122P (diğer varyant: INA122PA, daha düşük hassasiyet).
-
Kanal Sayısı: 1.
-
Besleme Gerilimi:
-
Statik Akım (Quiescent Current): 60 µA (tipik), 85 µA (maksimum).
-
Kazanç Aralığı: 5 V/V ila 10,000 V/V (harici dirençle, G = 5 + 200kΩ/R<sub>G</sub>).
-
Giriş Ofset Gerilimi (V<sub>OS</sub>): 150 µV (tipik), 250 µV (maksimum, INA122P).
-
Ofset Gerilim Sürüklenmesi: 3 µV/°C (maksimum).
-
Ortak Mod Reddetme Oranı (CMRR):
-
83 dB (minimum, G=5).
-
90 dB (minimum, G=100).
-
Güç Kaynağı Reddetme Oranı (PSRR): 100 dB (minimum).
-
Gürültü:
-
Gerilim Gürültüsü: 60 nV/√Hz (
@1
kHz).
-
Akım Gürültüsü: 0.6 fA/√Hz (
@1
kHz).
-
Giriş Önyargı Akımı (I<sub>B</sub>): 10 nA (tipik), 25 nA (maksimum).
-
Giriş Empedansı: 10¹° Ω (diferansiyel).
-
Bant Genişliği: 120 kHz (G=5), 5 kHz (G=100).
-
Slew Rate: 0.16 V/µs.
-
Çıkış Gerilim Salınımı: (V+) - 0.6V ila (V-) + 0.2V (tipik).
-
Çalışma Sıcaklığı: -40°C ila +85°C (endüstriyel sınıf).
-
Pin Konfigürasyonu:
-
Pin 1: V<sub>IN-</sub> (Negatif giriş).
-
Pin 2: R<sub>G</sub> (Kazanç ayarı direnci).
-
Pin 3: R<sub>G</sub> (Kazanç ayarı direnci).
-
Pin 4: V- (Negatif besleme/toprak).
-
Pin 5: V<sub>OUT</sub> (Çıkış).
-
Pin 6: V<sub>REF</sub> (Referans gerilimi).
-
Pin 7: V+ (Pozitif besleme).
-
Pin 8: V<sub>IN+</sub> (Pozitif giriş).
-
Özel Özellikler:
-
Tek kaynak besleme desteği, taşınabilir cihazlar için uygun.
-
Düşük güç tüketimi, batarya ömrünü uzatır.
-
Yüksek giriş empedansı, düşük akım sensörlerle uyumluluk.
-
Tek dirençle ayarlanabilir kazanç.
-
RoHS uyumlu, kurşunsuz.
-
Nem Hassasiyet Seviyesi (MSL): 1 (sınırsız raf ömrü).
-
Boyutlar: ~9.81mm x 6.35mm x 4.57mm (DIP-8).
-
Ağırlık: ~0.5g.
Bu özellikler, INA122P’yi düşük güç hassas amplifikasyon için ideal kılar.
INA122P DIP-8 Kullanım Alanları
INA122P, düşük güç ve hassas ölçüm gerektiren uygulamalarda kullanılır:
-
Taşınabilir Sensör Sistemleri: Köprü sensörleri (strain gauge, load cell), termokupllar.
-
Tıbbi Enstrümantasyon: EKG, kan basıncı monitörleri, düşük güç biyomedikal cihazlar.
-
Veri Toplama Sistemleri: Batarya destekli, çok kanallı ölçüm cihazları.
-
Endüstriyel Kontrol: Sensör sinyal koşullandırma, PLC’ler.
-
Hobi Projeleri: Arduino, Raspberry Pi ile düşük güç sensör amplifikasyonu.
-
Ağırlık Ölçüm Sistemleri: Tartı ve yük hücreleri.
Düşük statik akım ve tek kaynak desteği, taşınabilir uygulamalarda öne çıkar.
INA122P DIP-8 Avantajlar
Neden INA122P’yi seçmelisiniz? Temel avantajlar:
-
Ultra Düşük Güç: 60 µA statik akım, batarya destekli sistemler için ideal.
-
Tek Kaynak Besleme: 2.2V-36V, tasarım esnekliği.
-
Yüksek Giriş Empedansı: 10¹° Ω, düşük akım sensörlerle uyumluluk.
-
Hassas Performans: 250 µV maksimum ofset, 83 dB CMRR.
-
Esnek Kazanç Ayarı: 5 V/V ila 10,000 V/V, tek dirençle.
-
Texas Instruments Kalitesi: Endüstri standardı güvenilirlik.
INA122P ile Benzer Enstrümantasyon Amplifikatörleri
-
INA126: 175 µA statik akım, 250 µV ofset, daha yüksek bant genişliği (200 kHz).
-
INA121: FET giriş, 450 µA, 10¹² Ω empedans, daha düşük gürültü (20 nV/√Hz).
-
INA118: 350 µA, 70 µV ofset, 110 dB CMRR, yüksek hassasiyet.
-
AD623: Tek kaynak, 550 µA, 200 µV ofset, düşük maliyetli alternatif.
Seçim Kriteri: INA122P, ultra düşük güç ve tek kaynak desteğiyle öne çıkar; INA121, daha yüksek giriş empedansı ve düşük gürültü için tercih edilir.
INA122P Sık Sorulan Sorular (SSS)
-
INA122P’nin maksimum kazancı nedir? 10,000 V/V (harici dirençle).
-
Çift kaynak beslemeyle çalışır mı? Evet, ±1.1V ila ±18V.
-
SMD versiyonu var mı? Evet, INA122UA (SOIC-8) kılıfında mevcut.
INA122P Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için INA122P veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
Texas Instruments: www.ti.com (INA122 datasheet, ~600KB, 17 sayfa).
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, kazanç ayarı formülü (G = 5 + 200kΩ/R<sub>G</sub>), uygulama devreleri (köprü sensörü, tıbbi amplifikatör) ve PCB yerleşim önerilerini içerir.
INA122P Fiyat ve Stok Bilgileri
INA122P DIP-8’i satın almak için (fiyatlar Haziran 2025 itibarıyla yaklaşık değerlerdir):
