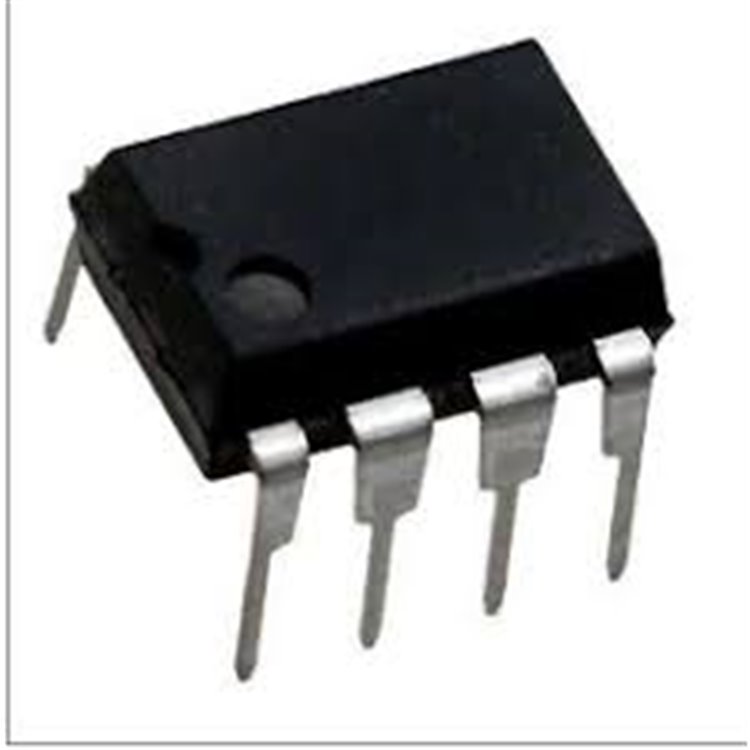

INA126 DIP-8 Texas Instruments Instrumentation Amplifier: Özellikler ve Açıklama
Başlık: INA126 DIP-8 Texas Instruments Mikro Güç Enstrümantasyon Amplifikatörü IC
INA126, Texas Instruments tarafından üretilen bir mikro güç enstrümantasyon amplifikatörüdür. DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. Düşük gürültülü, hassas diferansiyel sinyal alımı için optimize edilmiş iki op-amp tasarımı, düşük statik akım (175 µA/kanal) ve geniş çalışma gerilimi (±1.35V ila ±18V) ile taşınabilir enstrümantasyon ve veri toplama sistemleri için idealdir. Kazanç, tek bir harici dirençle 5 V/V’den 10,000 V/V’ye ayarlanabilir. Bu rehber, INA126 DIP-8’in teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “INA126 datasheet”, “INA126 fiyat” veya “INA126 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
INA126 DIP-8 Texas Instruments Nedir?
INA126, hassas enstrümantasyon amplifikatörü olarak düşük gürültü ve yüksek ortak mod reddetme oranı (CMRR) sunar. Lazerle kesilmiş giriş devresi, düşük ofset gerilimi (250 µV maksimum) ve düşük ofset gerilim sürüklenmesi (3 µV/°C maksimum) sağlar. DIP-8 kılıf, prototip geliştirme ve endüstriyel uygulamalar için kolay montaj sunar. Ayrıca, düşük güç tüketimi, batarya destekli cihazlar için uygundur. Çift versiyonu INA2126, 16-pin DIP veya SSOP paketlerinde mevcuttur.
INA126 DIP-8 Teknik Özellikler
Teknik özellikler, Texas Instruments veri sayfasından ve diğer kaynaklardan derlenmiştir:
-
Tip: Mikro Güç Enstrümantasyon Amplifikatörü.
-
Kılıf Tipi: DIP-8 (Dual Inline Package, 8-Pin, Through-Hole).
-
Üretici: Texas Instruments.
-
Parça Numarası: INA126 (varyantlar: INA126P, INA126PA).
-
Kanal Sayısı: 1.
-
Besleme Gerilimi: ±1.35V ila ±18V veya 2.7V - 36V (tek kaynak).
-
Statik Akım: 175 µA/kanal (tipik).
-
Kazanç Aralığı: 5 V/V ila 10,000 V/V (harici dirençle ayarlanabilir, G = 1 + 50kΩ/R<sub>G</sub>).
-
Giriş Ofset Gerilimi (V<sub>OS</sub>): 250 µV (maksimum).
-
Ofset Gerilim Sürüklenmesi: 3 µV/°C (maksimum).
-
Ortak Mod Reddetme Oranı (CMRR): 83 dB (minimum).
-
Gürültü: 30 nV/√Hz (@ 1 kHz).
-
Bant Genişliği: 200 kHz (-3 dB).
-
Slew Rate (Hız): 0.08 V/µs.
-
Güç Kaynağı Reddetme Oranı (PSRR): 106 dB.
-
Giriş Önyargı Akımı (I<sub>B</sub>): 25 nA (maksimum).
-
Çıkış Gerilim Salınımı: ±13 V (tipik, ±15V beslemede).
-
Çalışma Sıcaklığı: -40°C ila +85°C (endüstriyel sınıf).
-
Pin Konfigürasyonu:
-
Pin 1: V<sub>IN-</sub> (Negatif giriş).
-
Pin 2: R<sub>G</sub> (Kazanç ayarı direnci).
-
Pin 3: R<sub>G</sub> (Kazanç ayarı direnci).
-
Pin 4: V- (Negatif besleme).
-
Pin 5: V<sub>OUT</sub> (Çıkış).
-
Pin 6: V<sub>REF</sub> (Referans gerilimi).
-
Pin 7: V+ (Pozitif besleme).
-
Pin 8: V<sub>IN+</sub> (Pozitif giriş).
-
Özel Özellikler:
-
Düşük güç tüketimi, batarya destekli sistemler için ideal.
-
Lazerle kesilmiş giriş devresi, yüksek hassasiyet.
-
Tek harici dirençle ayarlanabilir kazanç.
-
Yüksek CMRR, gürültülü ortamlarda güvenilirlik.
-
RoHS uyumlu, kurşunsuz.
-
Nem Hassasiyet Seviyesi (MSL): 1 (sınırsız raf ömrü).
-
Boyutlar: ~9.81mm x 6.35mm x 4.57mm (DIP-8).
-
Ağırlık: ~0.5g.
Bu özellikler, INA126’yı hassas diferansiyel sinyal amplifikasyonu için uygun kılar.
INA126 DIP-8 Kullanım Alanları
INA126, düşük gürültü ve yüksek hassasiyet gerektiren uygulamalarda kullanılır:
-
Endüstriyel Sensör Amplifikatörleri: Köprü sensörleri (strain gauge, load cell), RTD’ler, termokupllar.
-
Tıbbi Enstrümantasyon: EKG, EEG, EMG amplifikatörleri.
-
Veri Toplama Sistemleri: Çok kanallı, yüksek hassasiyetli ölçümler.
-
Taşınabilir ve Batarya Destekli Cihazlar: Düşük güç tüketimiyle uzun çalışma süresi.
-
Sinyal Koşullandırma: Zayıf sinyallerin amplifikasyonu ve filtrelenmesi.
-
Ağırlık Ölçüm Sistemleri: Tartı ve yük hücreleri.
Düşük ofset ve gürültü, tıbbi ve endüstriyel uygulamalarda güvenilirlik sağlar.
INA126 DIP-8 Avantajlar
Neden INA126’yı seçmelisiniz? Temel avantajlar:
-
Düşük Güç Tüketimi: 175 µA/kanal, batarya destekli sistemler için ideal.
-
Yüksek Hassasiyet: 250 µV maksimum ofset, 3 µV/°C sürüklenme.
-
Esnek Kazanç Ayarı: 5 V/V ila 10,000 V/V, tek dirençle.
-
Geniş Besleme Aralığı: ±1.35V ila ±18V, çok yönlü kullanım.
-
Yüksek CMRR: 83 dB, gürültülü ortamlarda sinyal bütünlüğü.
-
Texas Instruments Kalitesi: Endüstri standardı güvenilirlik.
INA126 ile Benzer Enstrümantasyon Amplifikatörleri
-
INA128: Daha yüksek hassasiyet (50 µV ofset), 700 kHz bant genişliği.
-
AD620: 1-10,000 kazanç, 50 µV ofset, tıbbi uygulamalar için popüler.
-
INA114: Genel amaçlı, 100 µV ofset, yüksek CMRR.
-
INA2126: Çift kanal versiyonu, 16-pin DIP/SSOP.
Seçim Kriteri: INA126, düşük güç ve ekonomik fiyat için öne çıkar; INA128, daha yüksek hassasiyet gerektiren uygulamalarda tercih edilir.
INA126 Sık Sorulan Sorular (SSS)
-
INA126’nın maksimum kazancı nedir? 10,000 V/V (harici dirençle).
-
Tek kaynak beslemeyle çalışır mı? Evet, 2.7V-36V aralığında.
-
SMD versiyonu var mı? Evet, SOIC-8 ve VSSOP-8 kılıflarda mevcut.
INA126 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için INA126 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
Texas Instruments: www.ti.com (INA126 datasheet, 1.5MB, 35 sayfa).
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, kazanç ayarı formülü (G = 1 + 50kΩ/R<sub>G</sub>), uygulama devreleri (köprü sensörü, EKG) ve PCB yerleşim önerilerini içerir.
INA126 Fiyat ve Stok Bilgileri
INA126 DIP-8’i satın almak için (fiyatlar Haziran 2025 itibarıyla yaklaşık değerlerdir):
