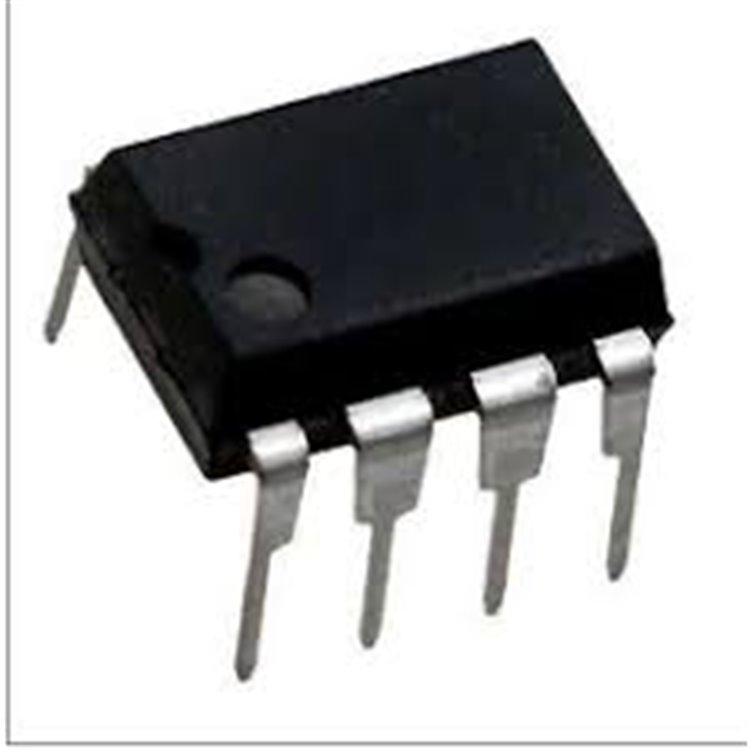

Başlık: IR2104 DIP-8 Infineon Yarı Köprü MOSFET Sürücü Entegresi 600V 210mA
IR2104, Infineon Technologies (eski International Rectifier) tarafından üretilen yüksek voltajlı, yüksek hızlı bir yarı köprü (half-bridge) MOSFET ve IGBT sürücü entegresidir. DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. Düşük güç girişini yüksek güç çıkışına dönüştüren bu entegre, 600V’a kadar yüksek taraf (high-side) ve düşük taraf (low-side) MOSFET’leri sürebilir. Bu rehber, IR2104’ün teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “IR2104 MOSFET sürücü”, “IR2104 datasheet” veya “IR2104 fiyat” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
IR2104 DIP-8 Infineon Nedir?
IR2104, N-kanal MOSFET’ler ve IGBT’ler için yarı köprü konfigürasyonunda çalışan bir kapı sürücü entegresidir. Bağımlı yüksek ve düşük taraf çıkış kanallarıyla, bootstrap devresiyle çalışır ve PWM sinyalleriyle kontrol edilir. 3.3V lojik seviyesine uyumlu CMOS/LSTTL girişleri sayesinde mikrodenetleyicilerle (ör. Arduino) kolayca arayüzlenir. Entegre, 520 ns sabit ölü zaman (dead time) ve kapatma (shutdown) özelliği ile güvenli ve verimli anahtarlama sağlar. DIP-8 kılıf, prototip ve endüstriyel uygulamalarda kolay montaj sunar.
IR2104 DIP-8 Infineon Teknik Özellikler
Teknik özellikler, Infineon veri sayfasından ve diğer kaynaklardan derlenmiştir:
-
Tip: Yarı Köprü (Half-Bridge) MOSFET/IGBT Sürücü.
-
Kılıf Tipi: DIP-8 - 8 pinli delik içi paket.
-
Çıkış Gerilimi (V<sub>BS</sub>, V<sub>CC</sub>): 10V - 20V (tipik 12V).
-
Yüzer Kanal Gerilimi: 600V’a kadar (bootstrap için uygun).
-
Çıkış Akımı:
-
Lojik Giriş Seviyesi: 3.3V, 5V veya 15V CMOS/LSTTL uyumlu.
-
Ölü Zaman (Dead Time): 520 ns (sabit).
-
Gecikme Süreleri:
-
Güç Tüketimi: Düşük, yüksek verimlilik.
-
Çalışma Sıcaklığı: -40°C ila +125°C.
-
Pin Konfigürasyonu:
-
Pin 1: IN (Lojik giriş, PWM sinyali).
-
Pin 2: SD (Shutdown, aktif düşük).
-
Pin 3: V<sub>SS</sub> (Lojik toprak).
-
Pin 4: COM (Düşük taraf toprak).
-
Pin 5: LO (Düşük taraf çıkış).
-
Pin 6: V<sub>S</sub> (Yüksek taraf yüzer referans).
-
Pin 7: HO (Yüksek taraf çıkış).
-
Pin 8: V<sub>B</sub> (Yüksek taraf bootstrap besleme).
-
Özel Özellikler:
-
Bootstrap devresiyle yüksek taraf sürücüsü.
-
Alt gerilim kilitleme (UVLO) koruması.
-
Çapraz iletim (shoot-through) koruması.
-
HVIC ve latch-immune CMOS teknolojisi.
-
RoHS Uyumluluğu: Evet, çevre dostu.
Bu özellikler, IR2104’ü yüksek voltajlı anahtarlama uygulamaları için güvenilir bir seçim yapar.
IR2104 DIP-8 Infineon Kullanım Alanları
IR2104, yüksek voltaj ve hızlı anahtarlama gerektiren birçok alanda kullanılır:
-
Motor Sürücüleri: DC fırçalı motorlar, BLDC motorlar ve servo kontrol.
-
Anahtarlamalı Güç Kaynakları (SMPS): Yüksek verimli güç dönüştürme.
-
İnvertörler: Solar invertörler ve genel amaçlı invertörler.
-
Endüstriyel Otomasyon: Robotik ve PLC tabanlı sistemler.
-
Hobi Projeleri: Arduino veya Raspberry Pi ile PWM kontrollü devreler.
-
Ev Aletleri: AC/DC motor kontrolü ve güç yönetimi.
Bootstrap devresiyle yüksek taraf sürücüsü, yüksek güç yoğunluğu gerektiren uygulamalarda etkilidir.
IR2104 DIP-8 Infineon Avantajlar
Neden IR2104’ü seçmelisiniz? Temel avantajlar:
-
Yüksek Voltaj Kapasitesi: 600V’a kadar yüksek taraf sürücüsü.
-
Düşük Güç Tüketimi: 210mA kaynak, 360mA batma akımıyla verimli.
-
Hızlı Anahtarlama: 680 ns/150 ns gecikmeler, yüksek frekanslı uygulamalara uygun.
-
Lojik Uyumluluk: 3.3V’dan 15V’a kadar geniş giriş aralığı.
-
Güvenlik Özellikleri: Ölü zaman, UVLO ve çapraz iletim koruması.
-
Infineon Kalitesi: Sağlam ve güvenilir yarı iletken teknolojisi.
IR2104 DIP-8 Infineon Sık Sorulan Sorular (SSS)
-
IR2104’ün maksimum çıkış akımı nedir? 210mA (kaynak), 360mA (batma).
-
IR2104, 5V mikrodenetleyicilerle çalışır mı? Evet, 3.3V ve 5V lojik girişlerle uyumludur.
-
IR2104 ile IRS2104 arasındaki fark nedir? IRS2104, daha hızlı yükselme ve düşme süreleri sunar, ancak IR2104 ile pin uyumludur.
