IRF9640 P-Kanal Power MOSFET TO-220 - Teknik Özellikler ve Kullanım Rehberi

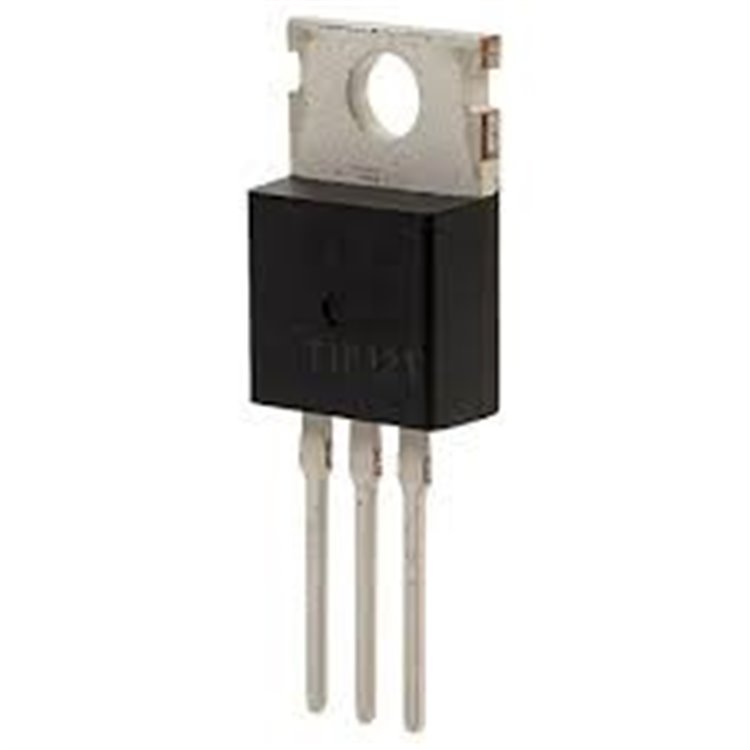

IRF9640 P-Kanal Power MOSFET TO-220, Vishay Siliconix tarafından üretilen, yüksek voltajlı ve hızlı anahtarlama gerektiren uygulamalar için tasarlanmış bir P-Kanal güç MOSFET’idir. 200V’a kadar yük voltajı ve 11A sürekli akım kapasitesiyle, düşük açma direnci (RDS(on)) ve hızlı anahtarlama özellikleri sunar. TO-220 paketinde sunulan IRF9640, Arduino, Raspberry Pi, mikrodenetleyiciler ve diğer elektronik devrelerle uyumludur. Gelişmiş silikon kapı teknolojisi ve düşük termal direnç, enerji verimliliği ve dayanıklılık sağlar. Anahtarlamalı güç kaynakları (SMPS), motor sürücüleri, invertörler, röle sürücüleri ve ses amplifikatörleri gibi geniş bir yelpazede kullanılır.
Anahtar Kelimeler: IRF9640, P-Kanal MOSFET, TO-220, yüksek voltaj anahtarlama, Arduino uyumlu, Vishay Siliconix, elektronik komponent, IRF9640 fiyatları.
IRF9640 P-Kanal Power MOSFET’in Özellikleri
IRF9640, P-Kanal geliştirme modu (enhancement mode) MOSFET’idir ve Vishay Siliconix’in üçüncü nesil HEXFET teknolojisiyle üretilir. Düşük RDS(on) ve hızlı anahtarlama, yüksek verimlilik sağlar. İşte temel teknik özellikler:
-
Kanal Tipi: P-Kanal, geliştirme modu
-
Drain-Source Voltajı (VDS): -200V
-
Sürekli Drain Akımı (ID): -11A (25°C’de)
-
Darbe Modu Akımı: -44A (kısa süreli, %2 görev döngüsü)
-
Açma Direnci (RDS(on)): 0.5Ω maksimum (VGS = -10V)
-
Gate-Source Voltajı (VGS): ±20V (maksimum)
-
Gate Eşik Voltajı (VGS(th)): -2V ila -4V
-
Gate Şarjı (Qg): 44nC tipik
-
Giriş Kapasitansı (Ciss): 1200pF tipik
-
Çıkış Kapasitansı (Coss): 370pF tipik
-
Ters Transfer Kapasitansı (Crss): 120pF tipik
-
Güç Tüketimi: 125W (TO-220 paketi, Tc = 25°C)
-
Anahtarlama Hızı: Yükselme süresi ~45ns, düşme süresi ~38ns
-
Çalışma Sıcaklığı: -55°C ila +150°C
-
Paket Tipi: TO-220AB (delikli montaj)
-
Özellikler:
-
Düşük RDS(on) (0.5Ω), enerji kaybını azaltır
-
Çığ (avalanche) dayanıklılığı: Yüksek enerji toleransı
-
Hızlı anahtarlama, yüksek frekanslı uygulamalara uygun
-
RoHS uyumlu, kurşunsuz (Pb-free)
-
Düşük termal direnç: ~1°C/W (junction-to-case)
-
Paket İçeriği:
Bu özellikler, IRF9640’ı yüksek voltajlı anahtarlama ve amplifikasyon uygulamaları için güvenilir bir seçim haline getirir.
IRF9640 P-Kanal Power MOSFET’in Kullanım Alanları
IRF9640, yüksek voltaj ve akım gerektiren hızlı anahtarlama uygulamalarında kullanılır. Başlıca uygulama alanları şunlardır:
-
Anahtarlamalı Güç Kaynakları (SMPS): Yüksek verimli DC-DC ve AC-DC dönüştürücüler.
-
Motor Sürücüleri: DC motor hız ve yön kontrolü.
-
Invertörler: Solar invertörler, UPS sistemleri ve DC-AC dönüşüm.
-
Röle ve Yük Anahtarları: Endüstriyel otomasyon ve kontrol sistemleri.
-
Ses Amplifikatörleri: Yüksek güçlü ses sistemlerinde amplifikasyon.
-
Yüksek Hızlı Anahtarlama: Hızlı anahtarlama devreleri ve PWM uygulamaları.
-
Eğitim Projeleri: Arduino tabanlı anahtarlama ve motor kontrol deneyleri.
Düşük açma direnci ve hızlı anahtarlama, enerji kaybını azaltarak sistem verimliliğini artırır. Yüksek giriş empedansı, mikrodenetleyicilerden doğrudan kontrolü mümkün kılar.
IRF9640 ile Arduino ve Mikrodenetleyici Kullanımı
IRF9640, Arduino ve diğer mikrodenetleyicilerle anahtarlama uygulamaları için kullanılabilir, ancak P-Kanal MOSFET’ler yüksek taraf anahtarlama (high-side switching) için genellikle ek bir sürücü devresi gerektirir. Aşağıdaki bağlantı şeması ve adımlar, bir yük kontrol devresi örneğini gösterir:
Bağlantı Şeması
-
Gate (Pin 1): Arduino dijital pini (örn. Pin 9, PWM için) üzerinden bir N-Kanal MOSFET (örn. 2N7000) veya gate sürücü (örn. TC4427) ve 220Ω dirençle bağlanır.
-
Drain (Pin 2): Yük (örn. motor, LED) ve güç kaynağı (örn. -12V ila -200V).
-
Source (Pin 3): Güç kaynağının pozitif ucuna bağlanır.
-
Koruma: Endüktif yüklerde (örn. motor), drain-source arasına serbest dolaşım diyodu (örn. 1N4007) ekleyin.
-
Kapasitör: Güç kaynağında 0.1µF kapasitör, gürültüyü azaltır.
Arduino Kodu
Aşağıdaki kod, IRF9640 ile bir motorun açılıp kapanmasını sağlar:
const int GATE_CONTROL_PIN = 9; // PWM pini void setup() { pinMode(GATE_CONTROL_PIN, OUTPUT); } void loop() { digitalWrite(GATE_CONTROL_PIN, HIGH); // MOSFET’i aç, motor çalışır delay(1000); digitalWrite(GATE_CONTROL_PIN, LOW); // MOSFET’i kapat, motor durur delay(1000); }
Not: IRF9640, -10V VGS ile tam iletime geçer. Arduino’nun 5V çıkışı P-Kanal MOSFET için yetersiz olduğundan, bir gate sürücü veya ek bir N-Kanal MOSFET ile düşük taraf kontrol devresi gereklidir. Yüksek taraf anahtarlama için uygun voltaj seviyesi sağlanmalıdır.
Neden IRF9640 P-Kanal Power MOSFET’i Seçmelisiniz?
-
Yüksek Voltaj Kapasitesi: -200V, yüksek voltajlı uygulamalar için ideal.
-
Hızlı Anahtarlama: 45ns yükselme, 38ns düşme süreleriyle yüksek frekanslı devrelerde etkilidir.
-
Düşük RDS(on): 0.5Ω, enerji kaybını azaltır.
-
Yüksek Güç Dağıtımı: 125W, ağır yükler için uygun.
-
Dayanıklı Tasarım: Çığ dayanıklılığı ve düşük termal direnç.
Dezavantaj: P-Kanal MOSFET’ler, yüksek taraf anahtarlama için ek devre gerektirebilir. Daha düşük RDS(on) için IRF9540N gibi alternatifler düşünülebilir.
Teknik Özellikler Tablosu
|
|
|
|
|
IRF9640 P-Kanal Power MOSFET
|
|
|
|
VDS (Drain-Source Voltajı)
|
|
|
|
|
|
|
|
|
|
|
VGS (Gate-Source Voltajı)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
~20-30 TL (satıcıya göre değişir)
|
Sıkça Sorulan Sorular (SSS)
1. IRF9640 Arduino ile uyumlu mu?
Evet, ancak P-Kanal MOSFET olduğu için yüksek taraf anahtarlama uygulamalarında bir gate sürücü veya ek devre gerektirir.
2. IRF9640 ile IRF9540N arasındaki fark nedir?
IRF9540N, 100V ve -23A ile daha yüksek akım destekler, RDS(on) ise 0.117Ω’dir. IRF9640, 200V uygulamaları için uygundur, ancak RDS(on) 0.5Ω’dir.
3. IRF9640 için soğutucu gerekli mi?
Yüksek akımlarda (örn. -11A) veya uzun süreli çalışmalarda TO-220 paketi için soğutucu önerilir.
4. IRF9640 dış mekanda kullanılabilir mi?
Evet, -55°C ila +150°C çalışma aralığı sayesinde dış mekanlarda kullanılabilir, ancak nem ve toza karşı koruma önerilir.
5. IRF9640 yerine hangi MOSFET’ler kullanılabilir?
IRF9540N, 2SJ513, CEP14P20, IRFP9240 veya IRF044 gibi eşdeğerler kullanılabilir, ancak uygulama gereksinimlerine göre kontrol edilmelidir.
Kurulum ve Kullanım İpuçları
-
Doğru Bağlantı: Gate, drain ve source pinlerini datasheet’e göre bağlayın.
-
Gate Sürücüsü: -10V gate voltajı için uygun bir sürücü devresi kullanın.
-
Soğutma: Yüksek akımlarda (örn. -11A) TO-220 paketi için soğutucu ekleyin.
-
Koruma: Endüktif yüklerde serbest dolaşım diyodu kullanın.
-
ESD Önlemi: Statik elektriğe karşı ESD korumalı ortamda çalışın.
Performans İpucu: Uzun süreli kullanım için maksimum değerlerin %20 altında çalıştırın (örn. -8.8A ve -160V).
