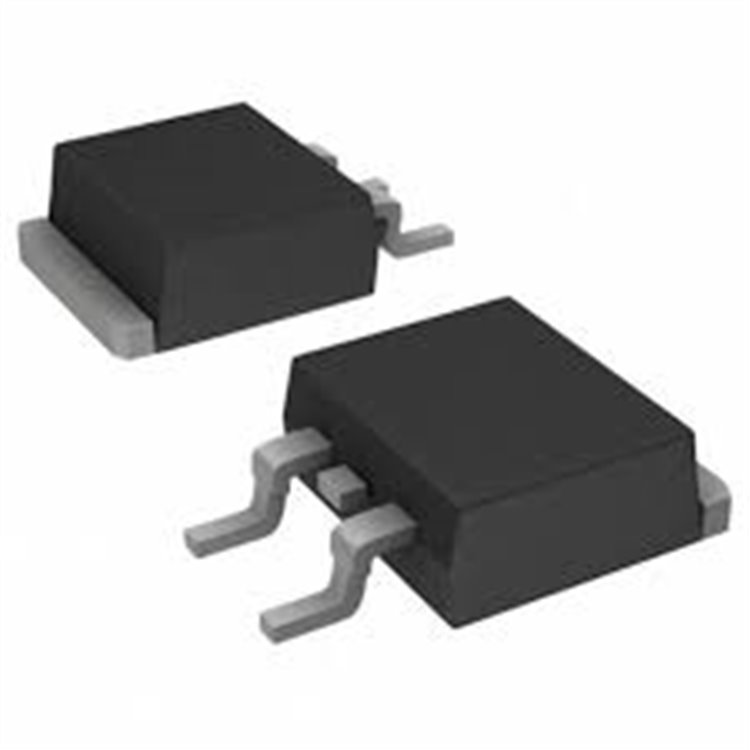

IRLR110 4.3A 100V N-KANAL MOSFET TO-252 - DELTASET ELEKTRONİK

LOGİC-LEVEL N-KANAL MOSFET, DÜŞÜK ON-DİRENÇ

* * * * * *

Ürün Kodu 22112643

Stok Kodu IRLR110-TO252: Vishay IRLR110, 4.3A 100V N-Kanal MOSFET, TO-252 kılıf, 0.54? on-direnç, logic-level. Mikrodenetleyici projeleri için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

BCP56-16 SOT-223 - DELTASET ELEKTRONİK

BCX56 SOT-89 NPN TRANSİSTÖR - DELTASET ELEKTRONİK

IRF3710 TO-220 MOSFET - DELTASET ELEKTRONİK

IRFP250N MOSFET 200V 30A TO-247 - DELTASET ELEKTRONİK

IRFZ44 TO-263 - DELTASET ELEKTRONİK

BD139 TRANSİSTÖR - DELTASET ELEKTRONİK

STK13003 NPN GÜÇ TRANSİSTÖRÜ 1.5A 400V TO-220F - DELTASET ELEKTRONİK

BC817-40 SOT-23 NPN TRANSİSTÖR - DELTASET ELEKTRONİK

BC856 SOT-23 - DELTASET ELEKTRONİK

BC807,BC807-40 SOT-23 TRANSİSTÖR - DELTASET ELEKTRONİK

2SK117 N-CHANNEL JFET TRANSİSTÖR TO-92 - DELTASET ELEKTRONİK

TYN625 25A 600V SCR THYRİSTOR TO-220 - DELTASET ELEKTRONİK

TNY612 12A 600V - DELTASET ELEKTRONİK

ST13007 TO-220 NPN TRANSİSTÖR - DELTASET ELEKTRONİK

IKW40N120T K40T120 TO-247 IGBT 1200V 40A - DELTASET ELEKTRONİK

IRLR110 TO252 4.3A 100V

www.deltaset.net sitesinden IRLR110

IRLR110 N-Kanal 4.3A 100V MOSFET TO-252 Özellikleri ve Satın Alma - DELTASET ELEKTRONİK

Detaylı Özellikler

Tip: N-Kanal Enhancement Mode MOSFET (Logic-Level)
Kılıf Tipi: TO-252 (DPAK, Yüzey Montaj, 6.6 mm x 6.1 mm x 2.3 mm)
Maksimum Drain-Source Voltajı (Vds): 100V
Maksimum Drain Akımı (Id):
- 4.3A @ 25°C (sürekli)
- 2.7A @ 100°C
Maksimum Puls Akımı: 17A
On-Direnç (Rds(on)):
- 0.54Ω (maksimum, Vgs = 5V, Id = 4.3A)
- 0.69Ω (maksimum, Vgs = 4V)
Kapı Eşik Voltajı (Vgs(th)): 1V - 2V (tipik 1.5V)
Maksimum Kapı-Source Voltajı (Vgs): ±10V
Güç Tüketimi (Pd): 25W (maksimum, Tc = 25°C)
Anahtarlama Hızı:
- Yükselme Süresi (tr): ~47 ns
- Düşme Süresi (tf): ~16 ns
Toplam Kapı Şarjı (Qg): 6.1 nC (maksimum)
Çıkış Kapasitansı (Coss): ~80 pF
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain (Tab ile bağlı)
- Pin 3: Source
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Logic-level kapı sürücüsü (4V-5V ile çalışır, mikrodenetleyiciler için uygun)
- %100 çığ (avalanche) testi yapılmış
- Dinamik dV/dt dayanımı
- Yüzey montaj (SMD) için optimize edilmiş DPAK kılıf

Kaynaklar: Vishay IRLR110 datasheet, AllTransistors.com, Vishay.com.IRLR110 Avantajları

Logic-Level Kapı Sürücüsü: 4V-5V ile çalışır, Arduino, ESP32, STM32 gibi mikrodenetleyicilerle uyumlu.
Düşük On-Direnç: 0.54Ω (Vgs = 5V), düşük güç kaybı ve verimli anahtarlama.
Kompakt TO-252 Kılıf: Yüzey montaj (SMD) tasarımlar için yer tasarrufu sağlar.
Hızlı Anahtarlama: ~47 ns yükselme süresi, PWM tabanlı uygulamalarda etkili.
Çığ Dayanımı: Aşırı voltaj koşullarında güvenilir performans.

IRLR110 Kullanım AlanlarıIRLR110, şu alanlarda yaygın olarak kullanılır:

Mikrodenetleyici Projeleri: Arduino, Raspberry Pi, STM32 ile LED, röle ve düşük akım yük anahtarlaması.
Anahtarlama Regülatörleri: DC-DC dönüştürücüler ve voltaj regülatörleri.
Motor Kontrolü: Küçük DC motorlar için PWM tabanlı kontrol.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.
Düşük Güçlü Elektronik: Enerji tasarruflu devre tasarımları.

IRLR110 ile İlgili İpuçları

Bağlantı:
- Kapı için 4V-5V sinyal kullanın; 10kΩ pull-down direnci önerilir.
- Drain’e yük, Source’a GND bağlayın; akım 4.3A’i geçmesin.
- PWM uygulamalarında uygun kapı sürücüsü kullanın (ör. TC4420).
Soğutma: 3A üzeri akımlarda veya 15W üzeri güçte uygun soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (ör. 80V, 3.4A).
Montaj: TO-252 kılıf, yüzey montaj için uygundur; reflow lehimleme önerilir (maks. 260°C, 10 saniye).
Test: Multimetre ile Rds(on) (<0.54Ω @ Vgs = 5V) ve Vgs(th) (1-2V) değerlerini kontrol edin.
Datasheet: Vishay IRLR110 datasheet’ini inceleyin (https://www.vishay.com/docs/91323/irlr110.pdf).
Alternatifler: IRLR120 (0.27Ω, 100V), IRLR110A (0.44Ω, 100V), IRLML2502 (20V, 4.2A, SOT-23).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

IRLR110 Satın Alma - DELTASET ELEKTRONİKIRLR110 N-Kanal 4.3A 100V MOSFET TO-252, DELTASET ELEKTRONİK üzerinden orijinal ve uygun fiyatlarla temin edilebilir. Ancak, bu ürünün üretimi durdurulmuş olabilir (obsolete), bu nedenle stoklar sınırlı olabilir.Satın Alma ve Stok Sorgulama için İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected] (mailto:[email protected])
