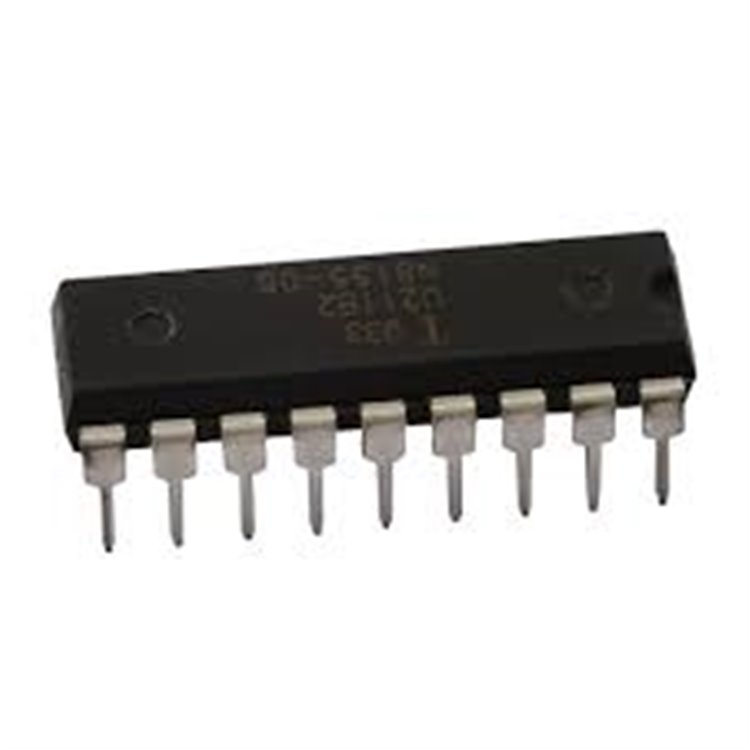

KT3170 DIP-18 Düşük Güç Tüketimli DTMF Alıcısı – 5V 15mW Çözüm
KT3170, Samsung Semiconductor (veya SEC) tarafından üretilen düşük güç tüketimli Dual Tone Multi-Frequency (DTMF) alıcısı entegre devresidir. DIP-18 kılıfta, 5V besleme voltajı ve 15mW tipik güç tüketimi ile telefon sistemleri, uzaktan kumandalar ve güvenlik sistemleri gibi uygulamalarda 16 DTMF ton çiftini 4-bit dijital koda çevirmek için tasarlanmıştır. Düşük güç CMOS teknolojisi, switched-capacitor filtreler, dahili amplifikatör ve 3.58MHz kristal osilatörü ile minimum harici bileşen gerektirir. Üç durumlu (tri-state) çıkışları, mikrodenetleyici arayüzü için uygundur.
Özellikler
-
Tip: DTMF alıcısı, CMOS teknolojisi.
-
Besleme Voltajı: 5V (±10%).
-
Güç Tüketimi: 15mW (tipik).
-
Ton Algılama: 16 DTMF ton çiftini (0-9, *, #, A-D) 4-bit koda çevirir.
-
Harici Bileşen: 3.58MHz TV kristali.
-
Arayüz: Üç durumlu 4-bit dijital çıkış, mikrodenetleyici uyumlu.
-
Kılıf: DIP-18 (delik içi, 22.86mm x 7.62mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özellikler: Dahili band split filtreler, diferansiyel giriş amplifikatörü, yüksek gürültü bağışıklığı, RoHS uyumlu.
Kullanım Alanları
-
Telefon sistemleri (PBX, otomatik yanıt sistemleri).
-
Uzaktan kumanda ve güvenlik sistemleri.
-
Endüstriyel kontrol ve otomasyon.
-
DTMF tabanlı veri aktarımı.
-
Eğitim amaçlı telekomünikasyon projeleri.
Teknik Özellikler
Kaynak: Samsung Semiconductor KT3170 Veri Sayfası
Neden KT3170?
15mW düşük güç tüketimi, batarya destekli cihazlar için idealdir. 16 DTMF tonunu hassas bir şekilde algılar ve 4-bit dijital koda çevirir. 3.58MHz kristal ile minimum harici bileşen kullanımı sağlar. Üç durumlu çıkışlar, mikrodenetleyici (örn. Arduino, PIC) ile kolay entegrasyon sunar. DIP-18 kılıf, breadboard ve prototip projelerine uygundur. Yüksek gürültü bağışıklığı, telefon hatları gibi zorlu ortamlarda güvenilirlik sağlar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Vcc (pin 18): 5V besleme.
-
GND (pin 9): Toprak.
-
IN+, IN- (pin 1, 2): Diferansiyel DTMF girişi (telefon hattı veya sinyal).
-
OSC1, OSC2 (pin 7, 8): 3.58MHz kristal bağlantısı.
-
Q1-Q4 (pin 11-14): 4-bit dijital çıkış (DTMF kodu).
-
StD (pin 15): Ton algılama durumu (yüksek=ton algılandı).
-
OE (pin 10): Çıkış etkinleştirme (yüksek=çıkış aktif).
(Veri sayfası kontrolü önerilir.)
-
Besleme: 5V (±10%), düşük gürültülü güç kaynağı önerilir.
-
Kontrol: DTMF sinyali IN+/IN- pinlerine uygulanır; Q1-Q4 çıkışları, algılanan tonun 4-bit kodunu verir.
-
Montaj: DIP-18 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş sinyali ±0.5V’yi aşmamalı, ESD önlemleri alın.
SSS
KT3170 vs MT8870?
KT3170 ve MT8870 (Motorola/Mitel), benzer DTMF alıcılarıdır; her ikisi de 3.58MHz kristal kullanır. KT3170, Samsung üretimi ve düşük güç odaklıdır; MT8870 daha yaygın olabilir. Pin uyumluluğu için veri sayfası kontrol edilmelidir. Arduino ile kullanılabilir mi?
Evet, 5V lojik uyumlu Q1-Q4 çıkışları Arduino’nun dijital pinlerine bağlanabilir. StD pini, ton algılama için kesme (interrupt) olarak kullanılabilir.
Üretim durumu nedir?
KT3170, bazı kaynaklarda “obsolete” (üretimi durdurulmuş) olarak belirtilir; stok kontrolü önerilir.
