L293B DIP-16 Motor Sürücü Entegresi – 4.5V-36V 1A Çözüm

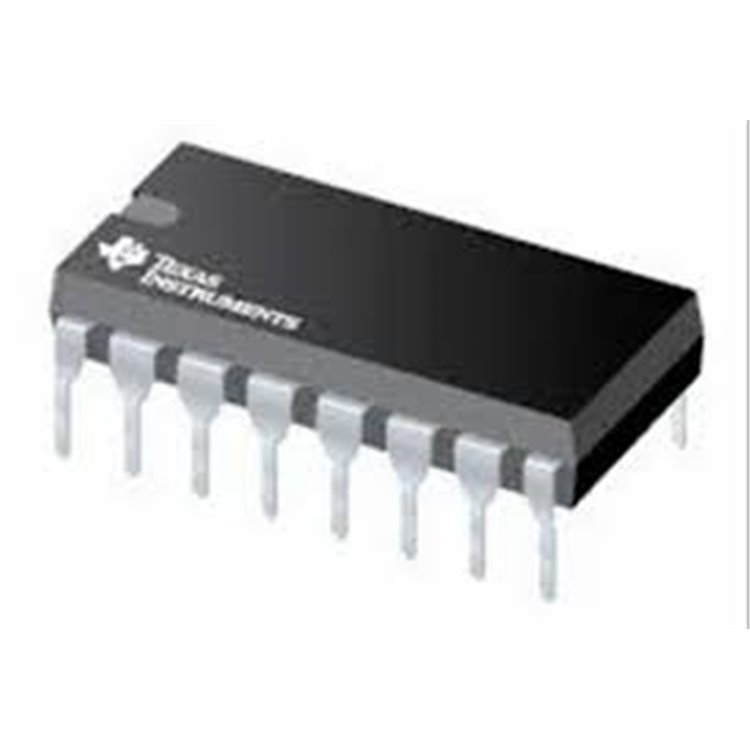

L293B, STMicroelectronics tarafından üretilen çift H-köprü motor sürücü entegresidir. DIP-16 kılıfta, 4.5V ila 36V giriş voltajı ve kanal başına 1A sürekli akım (1.2A anlık) ile DC motorlar, step motorlar ve diğer endüktif yükleri kontrol etmek için tasarlanmıştır. İki motoru bağımsız olarak çift yönlü sürebilir ve tam H-köprü konfigürasyonu sayesinde PWM hız kontrolü sağlar. Robotik, otomasyon ve hobi projelerinde yaygın kullanılır.
Özellikler
-
Tip: Çift tam H-köprü motor sürücü.
-
Giriş Voltajı: 4.5V - 36V.
-
Çıkış Akımı: 1A sürekli, 1.2A anlık (kanal başına).
-
Çıkış Sayısı: 4 (2 bağımsız H-köprü).
-
Lojik Voltaj: 5V (TTL/CMOS uyumlu).
-
Kılıf: DIP-16 (delik içi, 19.3mm x 6.35mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özellikler: Dahili bastırma diyotları, PWM desteği, düşük doyma voltajı, RoHS uyumlu.
Kullanım Alanları
-
DC motor kontrolü (robotik, oyuncaklar).
-
Bipolar step motor sürücüleri.
-
Röle ve solenoid anahtarlama.
-
Mikrodenetleyici tabanlı otomasyon projeleri (Arduino, PIC).
Teknik Özellikler
Kaynak: STMicroelectronics L293B Veri Sayfası
Neden L293B?
L293B, 1A akım kapasitesiyle L293D’ye (600mA) göre daha güçlüdür, bu da daha büyük motorlar için uygundur. Dahili bastırma diyotları, indüktif yüklerde geri EMF koruması sağlar. DIP-16 kılıf, breadboard ve prototip projelerine uygundur. PWM desteği, motor hız kontrolü için esneklik sunar. TTL/CMOS uyumluluğu, mikrodenetleyicilerle kolay entegrasyon sağlar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Giriş pinleri (2, 7, 10, 15): Motor yön kontrolü (örn. pin 2=1, pin 7=0 → motor ileri).
-
Enable pinleri (1, 9): PWM hız kontrolü veya aktif/pasif durum (1=aktif).
-
Vcc1 (pin 16): 5V lojik besleme.
-
Vcc2 (pin 8): Motor besleme (4.5V-36V).
-
Çıkışlar (3, 6, 11, 14): Motor bağlantıları.
-
GND (pin 4, 5, 12, 13): Ortak toprak.
(Veri sayfası kontrolü önerilir.)
-
Besleme: Lojik (5V) ve motor (4.5V-36V) için ayrı besleme.
-
Kontrol: Mikrodenetleyici (örn. Arduino) ile giriş ve enable pinleri kontrol edilir.
-
Montaj: DIP-16 delik içi, lehimleme <260°C, 10s.
-
Koruma: Motor voltajı 36V’yi, akım 1A’yı aşmamalı. Harici soğutucu önerilir.
SSS
L293B vs L293D?
L293B, 1A sürekli akım (1.2A anlık); L293D, 600mA sürekli (1.2A anlık). L293B daha yüksek akım sağlar, ancak her ikisi de tam H-köprü kullanır. L293B vs L298N?
L293B, 1A ve DIP-16; L298N, 2A ve Multiwatt15, daha büyük motorlar için uygundur. L293B daha kompakt ve breadboard dostudur. Arduino ile kullanılabilir mi?
Evet, 5V lojik sinyalleri ve PWM ile kolayca kontrol edilir. Örnek: Pin 1 ve 9’a PWM, pin 2/7 ve 10/15’e yön sinyalleri.
