LF357M, National Semiconductor (şimdi Texas Instruments) tarafından üretilen JFET girişli tek operasyonel amplifikatör entegre devresidir. SOP-8 (SOIC-8) kılıfta, 20MHz bant genişliği, 50V/µs yüksek slew oranı ve ±15V besleme voltajı ile yüksek hızlı, düşük gürültülü ve yüksek giriş empedanslı uygulamalar için tasarlanmıştır. Düşük giriş önyargı akımı (50pA) ve düşük 1/f gürültü köşesi, ses amplifikatörleri, enstrümantasyon ve hızlı analog sinyal işleme için idealdir.
Özellikler
-
Tip: Tek JFET girişli operasyonel amplifikatör.
-
Bant Genişliği: 20MHz (kazanç=1).
-
Slew Oranı: 50V/µs.
-
Giriş Önyargı Akımı: 50pA (tipik).
-
Giriş Ofset Voltajı: 5mV (maks).
-
Besleme Voltajı: ±5V ila ±18V (tipik ±15V).
-
CMRR: 100dB (tipik).
-

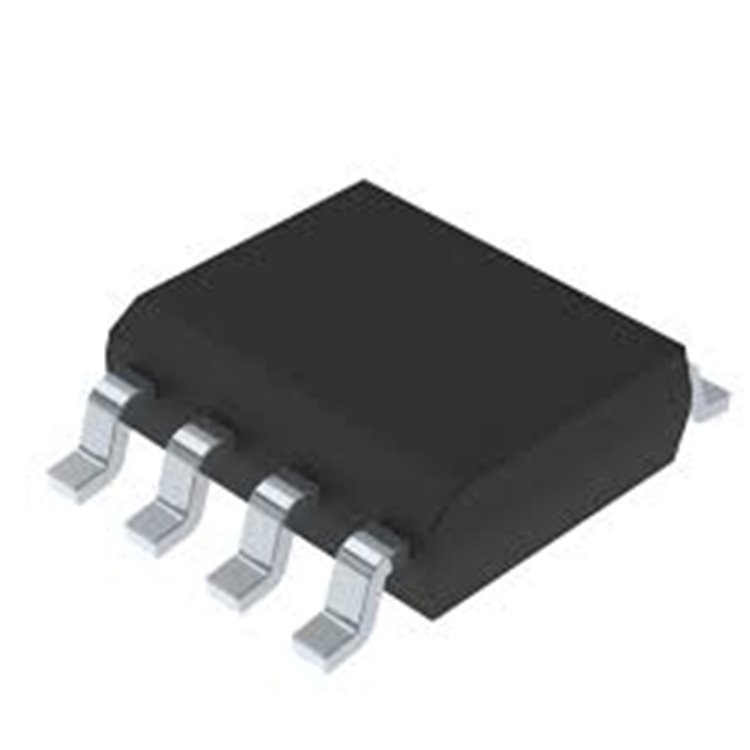

Kılıf: SOP-8 (SOIC-8, 4.9mm x 3.9mm, yüzey montaj).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özellikler: Yüksek giriş empedansı, düşük gürültü, dahili frekans telafisi, kısa devre koruması, RoHS uyumlu.
Kullanım Alanları
-
Ses amplifikatörleri (ön yükselteçler, equalizer’lar).
-
Yüksek hızlı entegratörler ve örnekleme-tutma devreleri.
-
Enstrümantasyon amplifikatörleri (yüksek empedans sensörleri).
-
Kare dalga osilatörleri ve yüksek Q çentik filtreleri.
-
Hızlı dijital-analog dönüştürücüler.
Teknik Özellikler
Kaynak: National Semiconductor LF357 Veri Sayfası
Neden LF357M?
JFET girişli tasarımı, 50pA düşük giriş önyargı akımı ve 10^12 Ω yüksek giriş empedansı ile hassas, yüksek empedanslı sensör uygulamaları için idealdir. 20MHz bant genişliği ve 50V/µs slew oranı, yüksek hızlı sinyal işleme sağlar. SOP-8 kılıf, kompakt yüzey montaj devreleri için uygundur. Düşük gürültü ve dahili frekans telafisi, ses ve enstrümantasyon devrelerinde güvenilirlik sunar.
Nasıl Kullanılır?
-
Pin Bağlantıları: Ters çeviren giriş (pin 2), ters çevirmeyen giriş (pin 3), V- (pin 4), çıkış (pin 6), V+ (pin 7; veri sayfası kontrolü).
-
Besleme: Çift besleme (±5V ila ±18V, tipik ±15V). Maksimum ±22V aşılmamalı.
-
Devre Tasarımı: Geri besleme için direnç/kondansatör kullanılarak kazanç ve filtreleme ayarlanır.
-
Montaj: SOP-8 yüzey montaj, reflow lehimleme <260°C, 10s (J-STD-020 uyumlu).
-
Koruma: Giriş voltajı Vcc±0.7V’yi aşmamalı, ESD önlemleri alın.
SSS
LF357M vs LF356?
LF357M, 20MHz bant genişliği ve 50V/µs slew oranı; LF356, 5MHz ve 12V/µs. LF357M daha yüksek hız sunar.
LF357M vs OP07CDR?
LF357M, yüksek hız (20MHz) ve JFET girişi; OP07CDR, düşük ofset (75µV) ve düşük frekans (600kHz). LF357M ses/hızlı uygulamalara, OP07 hassas ölçüme uygun.
Çift op-amp eşdeğeri var mı?
LF357’nin çift op-amp versiyonu yoktur (örn. TL071’in TL072’si gibi). Çift JFET op-amp için TL072 düşünülebilir.
