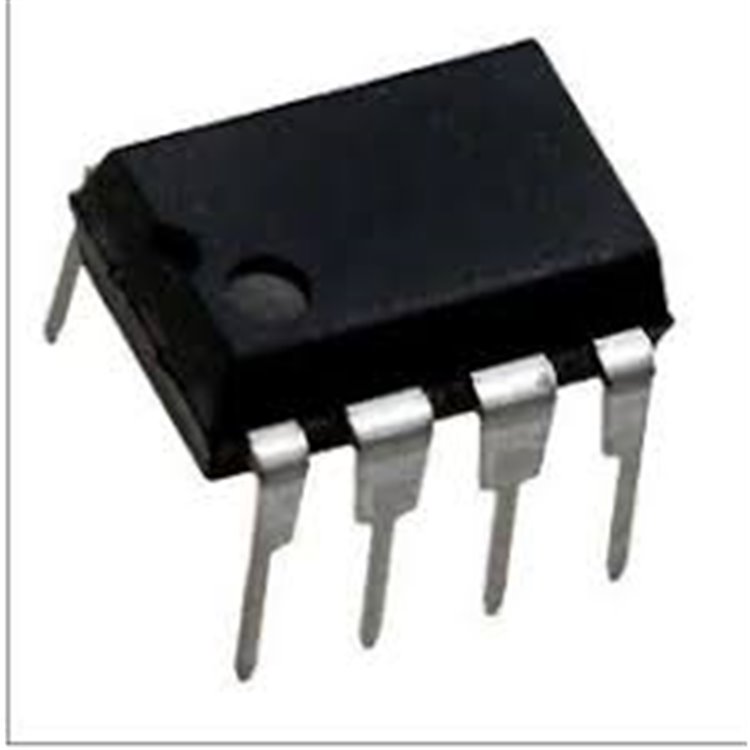

LF357N JFET GİRİŞLİ OPERASYONEL AMPLİFİKATÖR DIP-8 - DELTASET ELEKTRON

YÜKSEK HIZLI TEKLİ OP-AMP, DÜŞÜK GÜRÜLTÜ, DIP-8

* * * * * *

Ürün Kodu 34111417

Stok Kodu LF357N-DIP8: Texas Instruments LF357N, JFET girişli tekli operasyonel amplifikatör, DIP-8 kılıf, 20MHz bant genişliği, 50V/µs slew rate. Yüksek hızlı devreler için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

LF357 www.kavakelektronik.com sitesinden lf357

LF357N JFET Girişli Operasyonel Amplifikatör DIP-8 - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: Tekli JFET Girişli Operasyonel Amplifikatör (BI-FET™ Teknolojisi)
Kılıf Tipi: DIP-8 (Dual Inline Package, Through Hole, 9.81 mm x 6.35 mm x 3.9 mm)
Besleme Voltajı (Vcc): ±5V ile ±18V (tipik ±15V)
Bant Genişliği (Gain Bandwidth Product): 20 MHz
Slew Rate: 50 V/µs (tipik)
Giriş Bias Akımı: 30 pA (tipik, düşük giriş bias akımı)
Giriş Ofset Voltajı: 5 mV (maksimum, ayarlanabilir)
Giriş Gürültü Voltajı: 12 nV/√Hz (tipik, 1 kHz)
Giriş Gürültü Akımı: 0.01 pA/√Hz (tipik)
Çıkış Akımı: 25 mA (tipik, kısa devre korumalı)
Pin Konfigürasyonu:
- Pin 1: Ofset Ayar 1
- Pin 2: Ters Çeviren Giriş
- Pin 3: Ters Çevirmeyen Giriş
- Pin 4: Vcc-
- Pin 5: Ofset Ayar 2
- Pin 6: Çıkış
- Pin 7: Vcc+
- Pin 8: NC (Bağlantı Yok)
Çalışma Sıcaklığı: 0°C ile +70°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Yüksek giriş empedansı ve düşük giriş bias akımı
- Dahili frekans kompanzasyonu
- Düşük harmonik bozulma, ses uygulamaları için optimize edilmiş
- Yüksek hızlı integratörler ve D/A dönüştürücüler için uygun

Kaynak: Texas Instruments LF357N datasheetAvantajlar

Yüksek Hız: 20 MHz bant genişliği ve 50 V/µs slew rate, hızlı sinyal işleme sağlar.
Düşük Gürültü: 30 pA giriş bias akımı ve 12 nV/√Hz gürültü voltajı, hassas uygulamalar için ideal.
DIP-8 Kılıf: Breadboard ve PCB projelerinde kolay montaj.
Düşük Güç Tüketimi: Düşük besleme akımı, enerji verimliliği sağlar.
Yüksek Giriş Empedansı: JFET girişi, yüksek empedanslı sensörlerle uyumluluk sunar.

Kullanım Alanları

Yüksek Hızlı İntegratörler: Analog sinyal işleme devreleri.
Dijital-Analog Dönüştürücüler (D/A): Hassas voltaj dönüşümü.
Ses Amplifikatörleri: Düşük gürültülü pre-amplifikatör ve AF amplifikatör uygulamaları.
Örnekleme ve Tutma Devreleri: Veri toplama sistemleri.
Mikrodenetleyici Projeleri: Arduino, PIC, STM32 ile sinyal amplifikasyonu ve filtreleme.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.

Kullanım İpuçları

Bağlantı:
- Vcc+ (Pin 7) ve Vcc- (Pin 4) için ±15V veya tek beslemede 10V-36V kullanın.
- Giriş sinyallerini ters çeviren veya ters çevirmeyen girişlere bağlayın; geri besleme dirençleriyle kazancı ayarlayın.
- Besleme hatlarına 100 nF bypass kondansatörü ekleyin.
- Ofset voltaj ayarlaması için Pin 1 ve Pin 5’e 10kΩ potansiyometre bağlayın (isteğe bağlı).
Montaj: DIP-8 kılıf, breadboard veya PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre veya osiloskop ile çıkış voltajı, ofset voltajı (5 mV) ve slew rate (50 V/µs) kontrol edin.
Datasheet: Texas Instruments LF357N datasheet’ini inceleyin (https://www.ti.com/lit/ds/symlink/lf357.pdf).
Alternatifler: TL071CP (tekli JFET, 3 MHz), OP07CP (düşük ofset), LM358N (düşük maliyet).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
