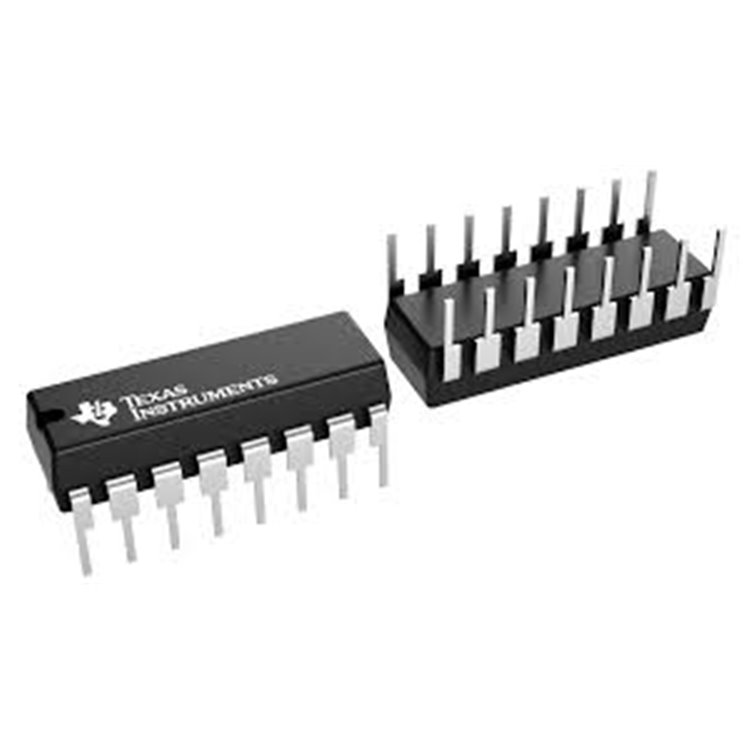

LM13700N, National Semiconductor (şimdi Texas Instruments) tarafından üretilen çift operasyonel transkondüktans amplifikatörü (OTA) entegre devresidir. DIP-16 kılıfta, 2MHz bant genişliği, ±18V besleme voltajı ve düşük bozulma ile ses elektroniği, analog synthesizer devreleri (VCA, VCF) ve hassas analog sinyal işleme için tasarlanmıştır. Her amplifikatör, diferansiyel girişler, itme-çekme çıkış, lineerleştirme diyotları ve yüksek empedanslı tamponlar içerir, 10dB sinyal-gürültü oranı (SNR) iyileştirmesi sunar.
Özellikler
-
Tip: Çift operasyonel transkondüktans amplifikatörü (OTA).
-
Kanallar: 2, bağımsız çalışan.
-
Bant Genişliği: 2MHz.
-
Besleme Voltajı: ±5V ila ±18V (maks ±36V).
-
Giriş Ofset Voltajı: 4mV (maks, @±15V).
-
Slew Oranı: 50V/µs (@±15V).
-
Akım Tüketimi: 2.6mA (tipik, @±15V).
-
Çıkış Akımı: 350µA - 650µA (Iabc=500µA, RL=0).
-
Kılıf: DIP-16 (delik içi, 19.3mm x 6.35mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özellikler: Lineerleştirme diyotları, yüksek empedans tamponlar, Iabc ile programlanabilir kazanç, RoHS uyumlu.
Kullanım Alanları
-
Analog synthesizer devreleri (voltaj kontrollü amplifikatörler [VCA], filtreler [VCF], osilatörler [VCO]).
-
Ses devreleri (kompresörler, efekt pedalları).
-
Voltaj kontrollü akım kaynakları.
-
Yüksek empedanslı sensör amplifikasyonu.
-
Dinamik sinyal işleme (otomatik kazanç kontrolü).
Teknik Özellikler
Kaynak: Texas Instruments LM13700 Veri Sayfası
Neden LM13700N?
LM13700N, lineerleştirme diyotları ile düşük bozulma ve 10dB SNR iyileşmesi sağlar, ses uygulamalarında üstün performans sunar. Yüksek empedanslı tamponlar, geniş dinamik aralıklı sinyalleri destekler. Iabc pin ile kazanç kontrolü, synthesizer ve dinamik devrelerde esneklik sunar. DIP-16 kılıf, breadboard ve prototip projelerine uygundur. LM13600N’den farklı olarak, tampon çıkışları Iabc’den bağımsızdır, bu da ses devrelerinde daha iyi DC stabilite sağlar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Diferansiyel girişler (pin 2-3, 14-15), Iabc (pin 1, 16), tampon giriş/çıkış (pin 4-5, 12-13), V+ (pin 11), V- (pin 6; veri sayfası kontrolü).
-
Besleme: Çift besleme (±5V ila ±18V, tipik ±15V). Maks ±36V aşılmamalı.
-
Kazanç Kontrolü: Iabc pinine akım (örn. 500µA) uygulanarak transkondüktans ayarlanır.
-
Montaj: DIP-16 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı Vcc±0.7V’yi aşmamalı, ESD ve anti-statik önlemler alın. Lineerleştirme diyotları için Ibias pinine uygun akım uygulanmalı.
SSS
LM13700N vs LM13600N?
LM13700N, tampon çıkışlarının Iabc’den bağımsız olmasıyla ses uygulamalarında daha iyi DC stabilite sunar; LM13600N’de bu bağımlılık vardır. Arduino ile kullanılabilir mi?
Evet, ancak analog sinyal işleme için ek devre (direnç, kondansatör, op-amp) gerekir. PWM ile Iabc kontrolü yapılabilir.
CA3080 yerine kullanılabilir mi?
Evet, LM13700N, iki CA3080 eşdeğeri içerir ve ek tamponlarla daha modern bir alternatiftir.
