LM2596T-ADJ/NOPB: Güçlü ve Verimli Ayarlanabilir Step-Down Voltaj Regülatörü
LM2596T-ADJ/NOPB, Texas Instruments’ın SIMPLE SWITCHER® serisinden, ayarlanabilir çıkış voltajına sahip, 3A çıkış akımı sunan bir step-down (buck) voltaj regülatörüdür. TO-220-5 paketinde sunulan bu bileşen, yüksek verimlilik, kullanım kolaylığı ve çok yönlü uygulamalar için tasarlanmıştır. Elektronik devre tasarımlarında güç yönetimi için ideal olan LM2596T-ADJ/NOPB, endüstriyel, otomotiv ve tüketici elektroniği projelerinde güvenilir performans sağlar. Aşağıda, bu ürünün teknik özellikleri ve avantajları SEO uyumlu bir şekilde detaylandırılmıştır.
Ürün Özellikleri
-
Giriş Voltaj Aralığı: 4.5V - 40V
-
Çıkış Voltajı: Ayarlanabilir, 1.2V - 37V (harici dirençlerle ayarlanabilir)
-
Çıkış Akımı: 3A (sürekli yükler için uygun)
-
Anahtarlama Frekansı: 150 kHz (sabit, dahili osilatör)
-
Verimlilik: %90’a varan yüksek enerji verimliliği
-

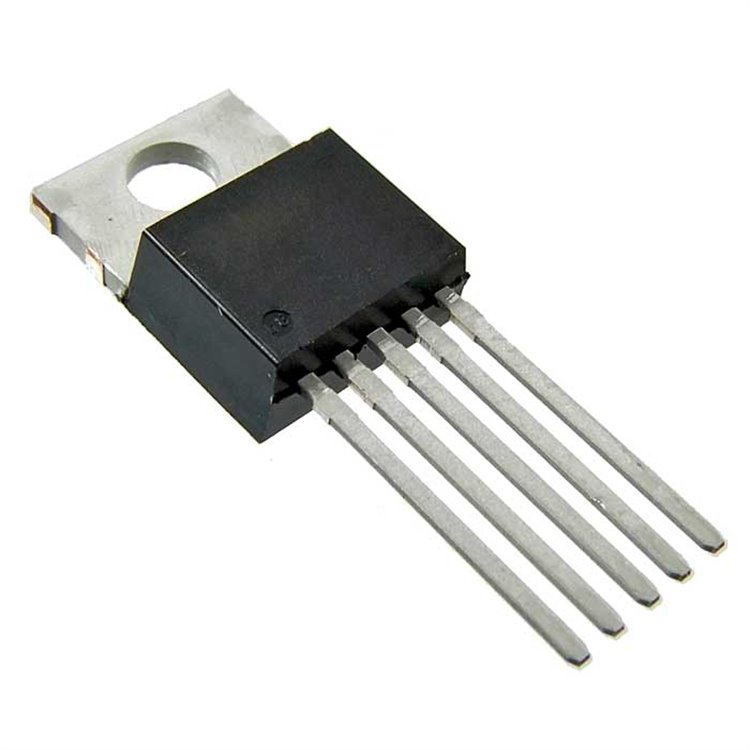

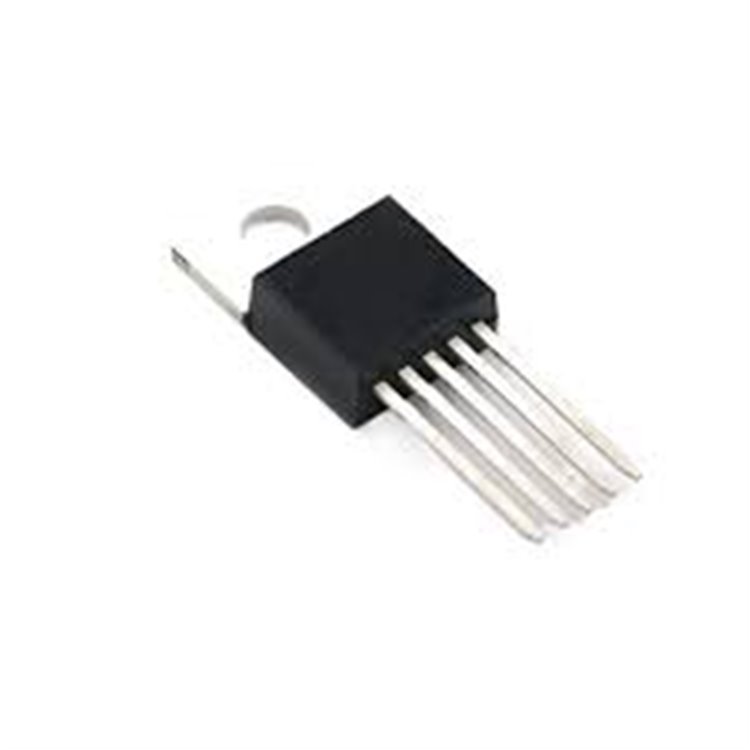

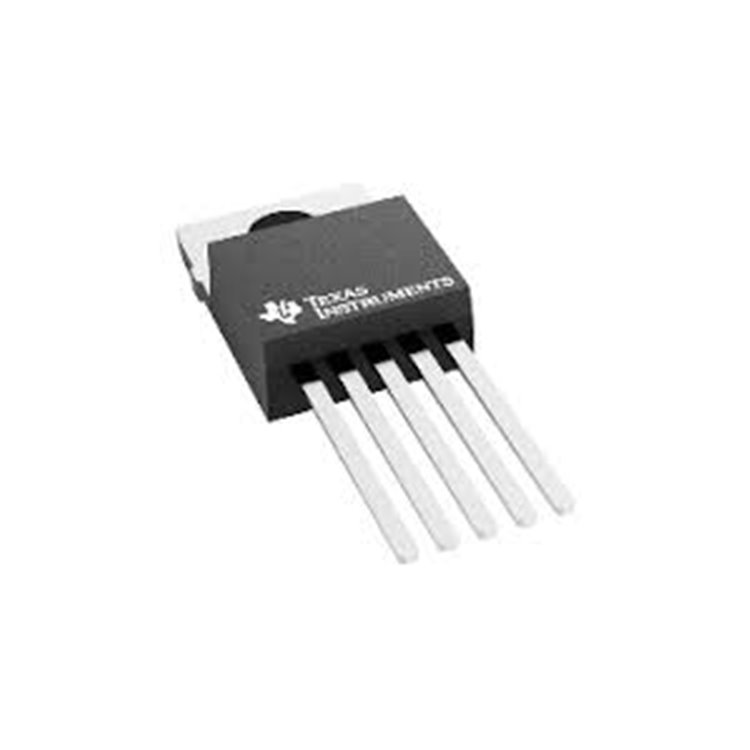

Paket Tipi: TO-220-5 (5-pin, delikli montaj için uygun)
-
Çalışma Sıcaklığı: -40°C ile +125°C (endüstriyel uygulamalara uyumlu)
-
Koruma Özellikleri:
-
Termal kapanma
-
Akım sınırı koruması
-
Senkronize Rectifier: Yok
-
ECCN: EAR99 (ihracat kontrol sınıflandırması)
LM2596T-ADJ/NOPB’nin Avantajları
1. Basit ve Hızlı Tasarım
SIMPLE SWITCHER® teknolojisi sayesinde LM2596T-ADJ/NOPB, minimum harici bileşenle çalışır. Bir indüktör, Schottky diyot, kapasitörler ve dirençlerle tam fonksiyonel bir step-down devresi oluşturulabilir. Texas Instruments’ın datasheet’inde yer alan referans devreler, tasarım sürecini hızlandırır ve prototip geliştirmeyi kolaylaştırır.
2. Yüksek Verimlilik ve Güç
%90’a varan verimliliği ile enerji tasarrufu sağlar ve ısı üretimini azaltır. 3A çıkış akımı, daha yüksek güç gereksinimlerine sahip uygulamalarda (ör. motor sürücüleri, LED aydınlatma) güvenilir performans sunar. Düşük enerji kaybı, batarya ile çalışan cihazlarda uzun pil ömrü sağlar.
3. Çok Yönlü Uygulama Alanları
LM2596T-ADJ/NOPB, geniş bir kullanım yelpazesine sahiptir:
-
Güç Kaynakları: Bilgisayarlar, TV’ler ve tüketici elektroniği için anahtarlamalı güç kaynakları.
-
Otomotiv Elektroniği: Araç içi şarj cihazları, kontrol üniteleri ve sensör sistemleri.
-
Endüstriyel Sistemler: PLC’ler, motor kontrol devreleri ve endüstriyel sensör besleme devreleri.
-
Batarya Şarj Cihazları: Lityum-iyon, kurşun-asit bataryalar için şarj devreleri.
4. Güvenilirlik ve Dayanıklılık
Dahili termal kapanma ve akım sınırı korumaları, bileşenin aşırı ısınma veya kısa devre gibi durumlarda zarar görmesini önler. -40°C ile +125°C çalışma sıcaklığı aralığı, zorlu çevre koşullarında bile stabil performans sağlar.
5. Delikli Montaj için İdeal
TO-220-5 paketi, delikli montaj (through-hole) tasarımlar için uygundur. Büyük metal tabanı, etkili ısı dağılımı sağlar ve yüksek güç uygulamalarında heatsink ile kullanılabilir. SnapEDA gibi platformlarda şematik semboller, PCB footprint’leri ve 3D modeller mevcuttur.
Teknik Detaylar
-
Çıkış Voltaj Ayarı: Çıkış voltajı, iki harici dirençle ayarlanır. Formül:
Vout = 1.2V * (1 + R2/R1) (R1 ve R2 direnç değerleri).
-
Harici Bileşenler:
-
PCB Tasarım İpuçları: Elektromanyetik gürültüyü azaltmak için datasheet’teki PCB yerleşim önerilerine uyulmalıdır.
-
Standartlar: ECCN EAR99 ile ihracat kısıtlamaları minimumdur.
Ek Kaynaklar
-
Datasheet: Texas Instruments’ın resmi web sitesinde (www.ti.com) veya distribütör sitelerinde bulunur. 42 sayfalık kapsamlı doküman, referans tasarımlar ve uygulama notları içerir.
-
CAD Kaynakları: SnapEDA veya Ultra Librarian üzerinden şematik semboller, PCB footprint’leri ve 3D modeller indirilebilir.
-
Simülasyon Modelleri: PSpice ve TINA-TI transient modelleri, tasarım simülasyonları için Texas Instruments’ın web sitesinde mevcuttur.
Satın Alma
LM2596T-ADJ/NOPB’yi toptan veya perakende olarak satın almak için Deltaset Elektronik ile iletişime geçin:
