Tür: DC-DC step-down (buck) voltaj regülatörü
-
Giriş Voltajı: 4.5V - 40V DC
-
Çıkış Voltajı: Ayarlanabilir, 1.2V - 37V DC
-
Çıkış Akımı: Maksimum 3A
-
Frekans: 150 kHz sabit frekanslı dahili osilatör
-
Verimlilik: %90’a kadar (yük ve voltaj koşullarına bağlı)
-
Düşük Güç Tüketimi: Standby modunda tipik 80 µA
-
Koruma Özellikleri:
-
Pin Konfigürasyonu (TO-220-5):
-
Pin 1: Giriş (Vin)
-
Pin 2: Çıkış (Vout)
-
Pin 3: Toprak (GND)
-
Pin 4: Geri besleme (Feedback, ayarlanabilir voltaj için)
-
Pin 5: Açma/Kapama (ON/OFF, TTL uyumlu)
-
Çalışma Sıcaklığı: -40°C ile +125°C
-

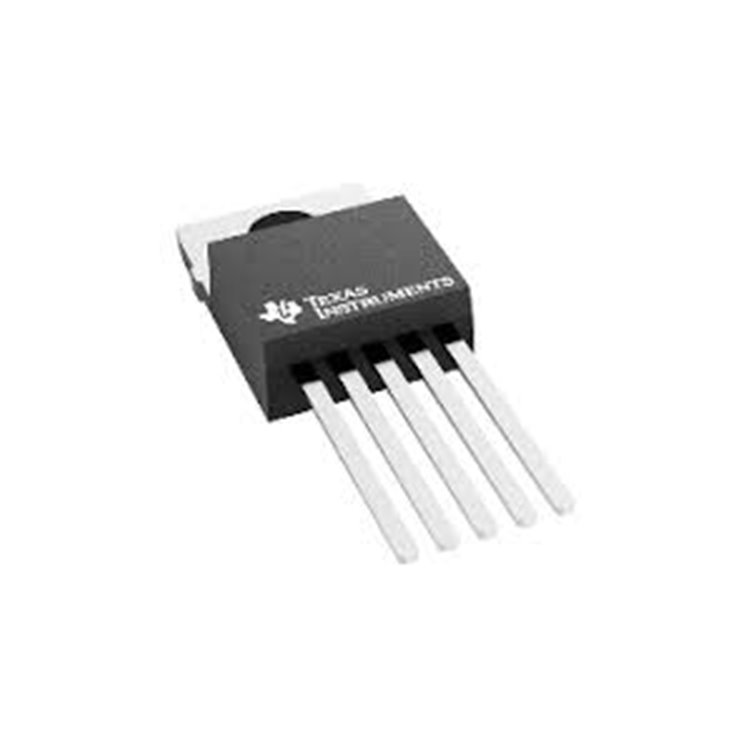

Kılıf Tipi: TO-220-5 (Through Hole, soğutucu montajına uygun)
-
Ek Özellikler:
-
Düşük çıkış gürültüsü (LC filtre ile daha da azaltılabilir)
-
Minimum harici bileşen gereksinimi (4 bileşen: kapasitör, endüktör, diyot, direnç)
-
RoHS uyumlu (kurşunsuz)
Kaynaklar: Texas Instruments LM2596T-ADJ datasheet, TME, Hatfon Elektronik.
LM2596T-ADJ Avantajları
-
Ayarlanabilir Çıkış: 1.2V ile 37V arasında geniş çıkış voltaj aralığı, farklı projeler için esneklik sağlar.
-
Yüksek Verimlilik: %90’a varan verimlilik, düşük ısı üretimi sağlar.
-
Yüksek Akım Kapasitesi: 3A çıkış akımı, motorlar, LED’ler ve mikrodenetleyiciler için uygun.
-
TO-220-5 Kılıf: Soğutucu montajı ile yüksek akım uygulamalarında termal yönetim kolaylığı.
-
Kolay Kullanım: Minimum harici bileşenle devre tasarımı basitleşir.
-
Güvenilirlik: Termal ve akım korumaları, uzun ömürlü kullanım sağlar.
LM2596T-ADJ Kullanım Alanları
LM2596T-ADJ, şu alanlarda yaygın olarak kullanılır:
-
Güç Kaynakları: Sabit veya ayarlanabilir DC voltaj üretimi.
-
Batarya Şarj Devreleri: Li-Ion, Li-Po veya kurşun-asit batarya şarjı.
-
LED Sürücüler: Sabit voltaj veya akım kontrollü LED aydınlatma.
-
Mikrodenetleyici Projeleri: Arduino, Raspberry Pi ve PIC tabanlı devrelerde güç yönetimi.
-
Otomotiv Uygulamaları: 12V veya 24V sistemlerde voltaj düşürme.
-
Endüstriyel Otomasyon: Sensörler ve kontrol üniteleri için stabil güç kaynağı.
LM2596T-ADJ ile İlgili İpuçları
-
Devre Tasarımı: Çıkış voltajını ayarlamak için geri besleme (Feedback) pinine uygun dirençler kullanın (datasheet’teki formüle göre).
-
Harici Bileşenler: 100 µF giriş/çıkış kapasitörleri, Schottky diyot ve 33 µH endüktör önerilir.
-
Gürültü Azaltma: Çıkışta LC filtre (ör. 7 µH endüktör ve 1000 µF kapasitör) kullanarak gürültüyü azaltabilirsiniz.
-
Soğutma: 1.5-2A üzerindeki yüklerde soğutucu kullanın (ör. Raspberry Pi için küçük yapışkan soğutucular uygundur).
-
Datasheet: Texas Instruments’ın resmi LM2596T-ADJ datasheet’ini inceleyin.
-
Test: Çıkış voltajını multimetre ile kontrol edin; spindle trimmer ile hassas ayar yapabilirsiniz.
-
Alternatifler: LM2576T-ADJ (daha düşük frekans, 52 kHz), LMR33630 (daha yüksek frekans, 400 kHz).
LM2596T-ADJ Fiyatları ve Satın Alma - Deltaset Elektronik
LM2596T-ADJ TO-220-5 entegre devre, Deltaset Elektronik üzerinden orijinal ve uygun fiyatlarla temin edilebilir. Deltaset Elektronik, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir. LM2596T-ADJ’nin fiyatı genellikle 30-60 TL arasında değişir, toplu alımlarda indirimler mümkündür. Örneğin, Hatfon Elektronik’te 39.01 TL (KDV dahil) olarak listelenmiştir. Uluslararası distribütörlerde fiyatlar 0.50-1.50 USD civarındadır (ör. TME, DigiKey).
