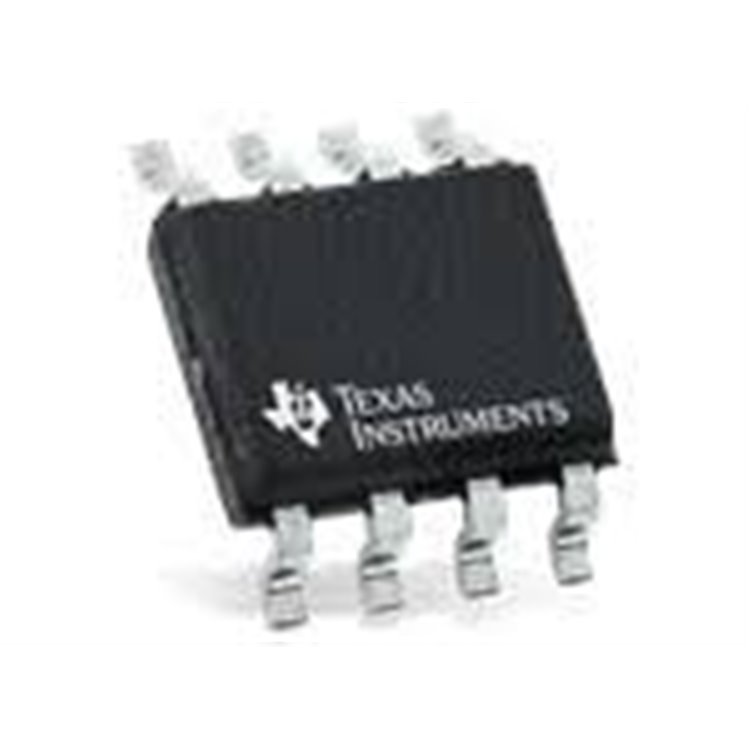

LM2904 SOIC-8 SMD ÇİFT OPAMP ENTEGRESİ - DELTASET ELEKTRONİK

LM2904 SOIC-8: ÇİFT 1.1MHZ DÜŞÜK GÜÇLÜ OPERASYONEL AMPLİFİKATÖR

* * * * * *

Ürün Kodu 34112818

Stok Kodu LM2904 SOIC-8 SMD, çift bağımsız 1.1MHz düşük güçlü op-amp, 3-32V aralığında çalışır. Otomotiv ve endüstriyel uygulamalar için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

LM2904 SOIC-8 SMD OpAmp Entegresi

OPAx990 Low-Offset Low-Power Op Amps - TI | Mouser

LM2904 SOIC-8 SMD Operasyonel Amplifikatörün Teknik ÖzellikleriLM2904, Texas Instruments, STMicroelectronics ve diğer üreticiler tarafından üretilen, düşük güçlü, çift bağımsız, yüksek kazançlı ve dahili frekans kompanzasyonlu bir operasyonel amplifikatör (op-amp) entegresidir. SOIC-8 yüzey montajlı (SMD) pakette sunulur ve otomotiv ile endüstriyel kontrol sistemleri için özel olarak tasarlanmıştır. Tek veya çift besleme ile geniş bir voltaj aralığında çalışır ve düşük güç tüketimi ile dikkat çeker. İşte temel teknik özellikleri:

Amplifikatör Tipi: Çift operasyonel amplifikatör
Kanal Sayısı: 2 (bağımsız, yüksek kazançlı)
Kazanç Bant Genişliği (GBW): 1.1 MHz (tipik, STMicroelectronics), 700 kHz (Texas Instruments modelleri)
Slew Rate: 0.6 V/µs (STMicroelectronics), 0.3 V/µs (Texas Instruments)
Besleme Voltajı Aralığı:
- Tek besleme: 3V - 32V
- Çift besleme: ±1.5V - ±16V
Giriş Ofset Voltajı: 2 mV (tipik), 7 mV (maksimum)
Giriş Önyargı Akımı: 45 nA (tipik)
Ortak Mod Reddi (CMRR): 80 dB (tipik)
Giriş Empedansı: Yüksek (tipik 10^12 Ω)
Çıkış Akımı: 40 mA (maksimum, kanal başına)
Güç Tüketimi: 0.8 mA/amplifikatör (tipik, düşük güç tüketimi)
Ortak Mod Giriş Voltaj Aralığı: Topraklama seviyesini içerir (0V ila Vcc-1.5V)
Koruma Özellikleri: Dahili kısa devre koruması, frekans kompanzasyonu
Çıkış Voltaj Aralığı: Toprak seviyesine yakın (0V ila Vcc-1.5V)
Çalışma Sıcaklık Aralığı: -40°C ila +125°C
Paket Tipi: SOIC-8 (yüzey montajlı, 8-pin)
RoHS Uyumluluğu: ROHS3 standartlarına uygun, Pb/Halide-free
ECCN Kodu: EAR99

LM2904, düşük giriş ofset voltajı, düşük güç tüketimi ve geniş voltaj aralığı ile otomotiv ve endüstriyel uygulamalarda güvenilir performans sunar. Dahili frekans kompanzasyonu ve kısa devre koruması, minimum harici bileşenle kullanımı kolaylaştırır.LM2904’ün Avantajları

Düşük Güç Tüketimi: Amplifikatör başına 0.8 mA, batarya destekli sistemler için ideal.
Geniş Voltaj Aralığı: 3V-32V tek besleme, ±1.5V-±16V çift besleme ile esnek kullanım.
Yüksek Hassasiyet: 2 mV düşük ofset voltajı ve 80 dB CMRR ile hassas sinyal işleme.
Kompakt Tasarım: SOIC-8 SMD paketi, yer tasarrufu ve otomatik montaj için uygun.
Dayanıklılık: -40°C ila +125°C sıcaklık aralığı, zorlu ortamlarda güvenilirlik.
Kolay Entegrasyon: Dahili frekans kompanzasyonu ve kısa devre koruması, devre tasarımını basitleştirir.
Çevre Dostu: RoHS uyumlu, çevre standartlarına uygun üretim.
Tamamlayıcı Uygulamalar: Tek besleme ile çalışabilme, mantık sistemleri (ör. 5V) ile uyumluluk.

LM2904’ün Kullanım AlanlarıLM2904, düşük güç tüketimi ve yüksek hassasiyet gerektiren genel amaçlı uygulamalarda kullanılır. Başlıca kullanım alanları:

Ses Amplifikatörleri: DVD oynatıcılar, gitar amplifikatörleri ve taşınabilir ses cihazları.
Sinyal Koşullandırma: Sensör sinyallerinin yükseltilmesi ve filtrelenmesi.
Voltaj Takipçileri (Voltage Followers): Yüksek giriş empedansı ile sinyal tamponlama.
Düşük Frekanslı Filtreler: Aktif filtre devreleri.
Karşılaştırıcılar (Comparators): Hassas voltaj karşılaştırma uygulamaları.
Endüstriyel Kontrol Sistemleri: Motor kontrolü (AC, DC, fırçasız DC, step motorlar).
Otomotiv Elektroniği: Sensör arayüzleri ve kontrol devreleri.
Hobi ve Eğitim Projeleri: Mikrodenetleyici tabanlı devreler ve prototipler.

Örnek Devre: LM2904, voltaj takipçisi olarak kullanıldığında, giriş sinyalini non-invertör girişe bağlayarak ve invertör girişi 10kΩ dirençle toprağa bağlayarak çalışır. Kazanç, R1 ve R2 dirençleriyle ayarlanır (ör. R1=10kΩ, R2=990kΩ için kazanç ≈ 100).Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: Besleme voltajını 32V (tek) veya ±16V (çift) aşmayın. Çıkış akımı kanal başına 40 mA ile sınırlıdır.
Isı Yönetimi: SOIC-8 paketi düşük güç dağılımına sahiptir; uygun PCB tasarımı ile ısıyı yönetin.
Pin Kontrolü: Devreye yerleştirmeden önce pin konfigürasyonunu (1: Çıkış 1, 2: Ters Giriş 1, 3: Non-Ters Giriş 1, 4: GND, 5: Non-Ters Giriş 2, 6: Ters Giriş 2, 7: Çıkış 2, 8: Vcc) doğrulayın.
ESD Koruması: SMD bileşenler hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Depolama ve Çalışma Sıcaklığı: -40°C ila +125°C aralığını aşmayın.

LM2904 Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, LM2904 SOIC-8 SMD operasyonel amplifikatörlerini orijinal ve yüksek kaliteli olarak stoklarında bulundurur. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

LM2904, SOIC-8, SMD op-amp, çift operasyonel amplifikatör, düşük güç, 1.1MHz, DeltaSet Elektronik, LM2904 fiyat, LM2904 stok, elektronik bileşen, ses amplifikatörü, sinyal koşullandırma, otomotiv elektroniği, endüstriyel kontrol
