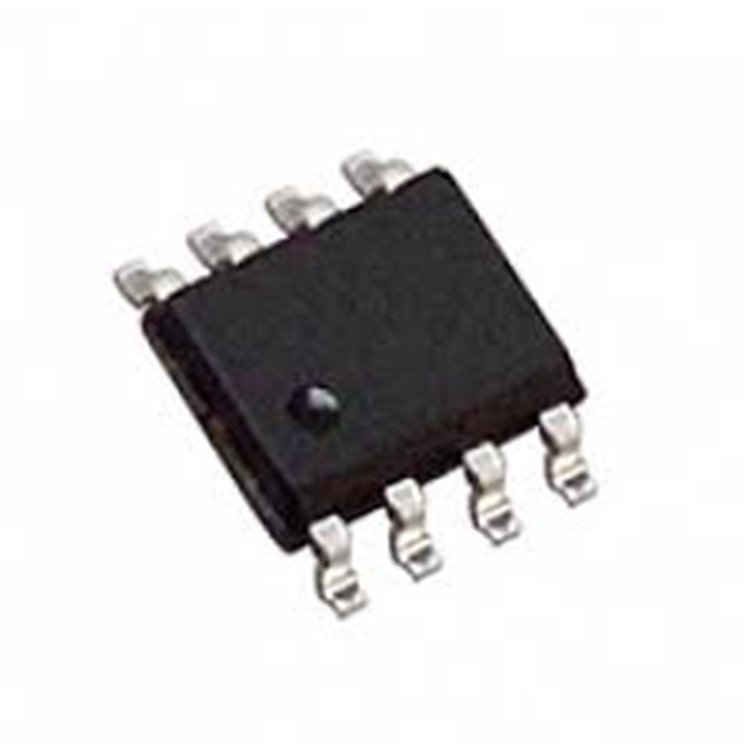

LM78L05AIMX/NOPB 5V 100MA VOLTAJ REGÜLATÖRÜ SOIC-8 - DELTASET

LM78L05AIMX/NOPB: 5V 100MA DOĞRUSAL REGÜLATÖR, SOIC-8

* * * * * *

Ürün Kodu 34112397

Stok Kodu LM78L05AIMX/NOPB 5V 100mA doğrusal voltaj regülatörü, SOIC-8, düşük güç, mikrodenetleyici projeleri için ideal. DeltaSet Elektronik’te orijinal TI ürünü, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

LM78L05AIMX/NOPB TEXAS Instruments Linear Voltage Regulators 100-mA, 30-V

www.mouser.com.tr sitesinden LM7805AIMX TEXAS

LM78L05AIMX/NOPB SOIC-8 Voltaj Regülatörünün Teknik ÖzellikleriLM78L05AIMX/NOPB, Texas Instruments tarafından üretilen bir doğrusal voltaj regülatörü entegre devresidir. SOIC-8 (yüzey montaj) paketinde sunulur ve sabit 5V çıkış voltajı ile 100 mA’ya kadar akım sağlar. Düşük güç tüketimi ve kompakt tasarımıyla mikrodenetleyici devreleri, sensörler ve diğer düşük akım uygulamaları için idealdir. LM78L05 serisi, 7805’in düşük akımlı bir varyantıdır ve termal aşırı yük ile kısa devre koruması sunar. İşte temel teknik özellikler:

Regülatör Tipi: Doğrusal (Linear), Sabit Çıkış
Çıkış Voltajı: 5V ±4% (4.8V ila 5.2V)
Çıkış Akımı: 100 mA (maksimum)
Giriş Voltajı (V_IN): 7V ila 20V (maksimum 30V)
Düşüş Voltajı (Dropout Voltage): 2V (tipik, I_OUT = 40 mA)
Çıkış Gürültü Voltajı: 40 µV RMS (10 Hz ila 100 kHz)
Çizgi Düzenlemesi (Line Regulation): 75 mV (maksimum, V_IN = 7V ila 20V)
Yük Düzenlemesi (Load Regulation): 60 mV (maksimum, I_OUT = 1 mA ila 100 mA)
Sessiz Akım (Quiescent Current): 5 mA (maksimum)
Koruma Özellikleri:
- Termal aşırı yük koruması
- Kısa devre koruması
- Çıkış transistörü güvenli çalışma alanı koruması
Güç Dağılımı (P_D): 750 mW (maksimum, SOIC-8 paketi)
Termal Direnç (R_θJA): 180°C/W (SOIC-8)
Çalışma Sıcaklık Aralığı: -40°C ila +125°C
Paket Tipi: SOIC-8 (D, 0.154", 3.90 mm genişlik)
Pin Konfigürasyonu:
- Pin 1: Çıkış (Output, 5V)
- Pin 2-4, 6-7: NC (Bağlantı yok)
- Pin 5: GND (Toprak)
- Pin 8: Giriş (Input, V_IN)
Boyutlar: 4.9 x 3.91 x 1.58 mm (SOIC-8)
Özellikler:
- Sabit 5V çıkış, mikrodenetleyiciler için uygun
- Düşük güç tüketimi ve yüksek verimlilik
- Harici bileşen gerektirmez (yalnızca giriş/çıkış kapasitörleri önerilir)
- Kompakt SOIC-8 paketi, yüzey montaj için ideal
RoHS Uyumluluğu: Evet (NOPB: Pb-Free, RoHS3 uyumlu)
ECCN Kodu: EAR99

Not: LM78L05AIMX/NOPB, LM78L05 serisinin RoHS uyumlu, SOIC-8 paketli modelidir. “AIMX” endüstriyel sıcaklık aralığını (-40°C ila +125°C), “NOPB” kurşunsuz (Pb-Free) olduğunu belirtir. TO-92 (LM78L05ACZ) ve SOT-23 (LM78L05ACM) gibi alternatif paketler mevcuttur. Veri sayfası için: LM78L05 Datasheet.LM78L05AIMX/NOPB’nin Avantajları

Sabit 5V Çıkış: Mikrodenetleyiciler ve dijital devreler için güvenilir güç kaynağı.
Düşük Akım Kapasitesi: 100 mA, düşük güçlü uygulamalar için ideal.
Koruma Özellikleri: Termal ve kısa devre koruması, güvenilirlik sağlar.
Kompakt Tasarım: SOIC-8, yüzey montaj devre kartlarında yer tasarrufu sağlar.
Geniş Giriş Voltaj Aralığı: 7V-20V, esnek kullanım sunar.
Ekonomik: Basit tasarım, düşük maliyetli çözüm.

LM78L05AIMX/NOPB’nin Kullanım AlanlarıLM78L05AIMX/NOPB, düşük akım gerektiren 5V güç kaynağı uygulamalarında kullanılır. Başlıca kullanım alanları:

Mikrodenetleyici Devreleri: Arduino, PIC, STM32 için 5V besleme.
Sensör Arayüzleri: Analog ve dijital sensörler için sabit voltaj.
Taşınabilir Elektronik: Bataryalı cihazlarda voltaj düzenleme.
Endüstriyel Elektronik: Kontrol kartları, düşük güçlü sistemler.
Hobi ve Eğitim Projeleri: DIY elektronik projeleri, prototip devreler.

Örnek Devre: LM78L05AIMX/NOPB, bir mikrodenetleyici devresinde kullanıldığında, V_IN (pin 8) 7-20V güç kaynağına (ör. 9V batarya) bağlanır. Çıkış (pin 1) 5V olarak mikrodenetleyiciye beslenir, GND (pin 5) toprağa bağlanır. Girişte 0.33 µF, çıkışta 0.1 µF seramik kapasitörler gürültüyü azaltır ve kararlılık sağlar.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: V_IN’i 20V (maksimum 30V), çıkışı 100 mA aşmayın; %20 kuralına uyun (ör. 16V, 80 mA).
Düşüş Voltajı: V_IN, V_OUT (5V) + 2V’dan yüksek olmalı (minimum 7V).
Kapasitör Kullanımı: Girişte 0.33 µF, çıkışta 0.1 µF seramik kapasitör önerilir.
Isı Yönetimi: 750 mW güç dağılımı için SOIC-8’in termal direnci (180°C/W) dikkate alınmalı; yüksek akımda soğutucu gerekebilir.
ESD Koruması: IC hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Lehimleme: SOIC-8 için 260°C’de 10 sn’yi aşmayın.
Depolama ve Çalışma Sıcaklığı: -40°C ila +125°C aralığını aşmayın.

LM78L05AIMX/NOPB Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, LM78L05AIMX/NOPB SOIC-8 voltaj regülatörlerini orijinal Texas Instruments ürünü olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT
