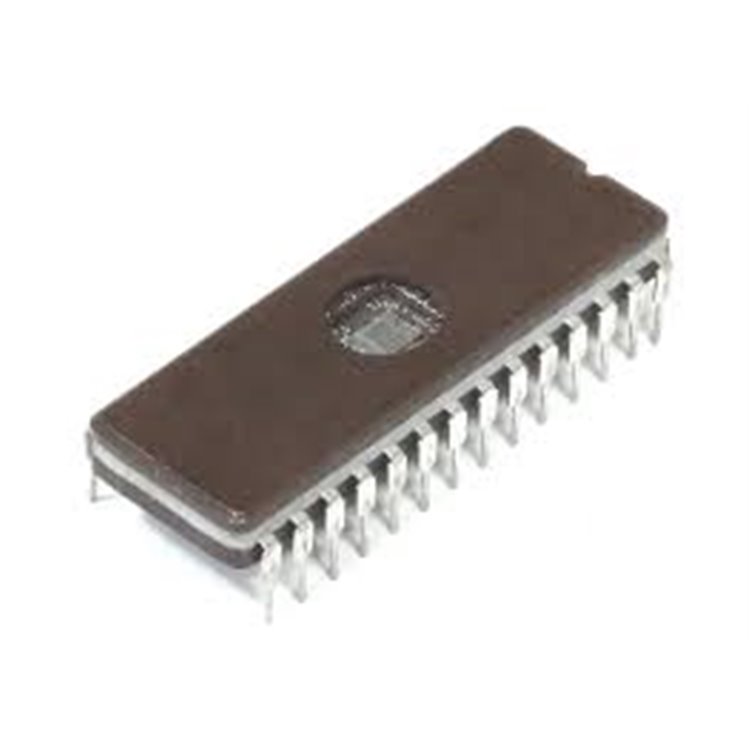

M27C512-10F1 – 512Kbit UV Silinebilir EPROM – 28-Pin CDIP

M27C512-F1 için resim sonucu

M27C512-10F1 EPROM Özellikleri

Genel Tanım:
M27C512-10F1, STMicroelectronics tarafından üretilen, 512 Kbit (64K x 8) kapasiteli bir UV EPROM (ultraviyole ile silinebilir programlanabilir salt okunur bellek) ve OTP (bir kez programlanabilir) EPROM entegresidir. 28-pin FDIP28W (seramik, pencereli DIP) paketinde sunulur ve 100 ns erişim süresi ile yüksek hızlı uygulamalar için uygundur. Düşük güç tüketimi ve yüksek güvenilirlik sunan bu entegre, mikrodenetleyici tabanlı sistemler, gömülü sistemler ve eski sistemlerin bakımı gibi alanlarda kullanılır. UV ışığı ile silinebilir veya OTP olarak bir kez programlanabilir.

Teknik Özellikler:

Elektriksel Özellikler:
- Bellek Kapasitesi: 512 Kbit (64K x 8 bit).
- Erişim Süresi: 100 ns (M27C512-10F1, diğer varyantlar 70 ns’den 250 ns’ye kadar).
- Çalışma Voltajı: 4.5V ila 5.5V (okuma için tek 5V ±10% besleme).
- Programlama Voltajı: 12.5V (VPP, programlama için).
- Güç Tüketimi:
  - Aktif mod: 30 mA (tipik, 5V).
  - Bekleme modu: 100 µA (maksimum).
- Dayanıklılık: 100,000 yazma/silme döngüsü.
- Veri Saklama Süresi: 40 yıl (tipik).
İletişim ve Fonksiyon Özellikleri:
- Bellek Organizasyonu: 65,536 kelime x 8 bit.
- Arayüz: Paralel.
- Pin Yapılandırması:
  - Adres Pinleri: A0-A15 (16 adres hattı).
  - Veri Pinleri: D0-D7 (8 veri hattı).
  - Kontrol Pinleri: CE (Chip Enable), OE (Output Enable), VPP (programlama voltajı).
  - Besleme: VDD (5V), GND.
- Programlama: JEDEC standartlarına uygun, kendi kendine zamanlanmış yazma döngüsü.
- Silme: UV ışığı ile silme (pencereli FDIP28W paketinde, yaklaşık 15-20 dakika UV-C ışığı gerekir).
- OTP Modu: Bir kez programlanabilir, UV silme özelliği olmadan kullanılabilir.
Koruma ve Ek Özellikler:
- ESD Koruması: Standart CMOS koruması (±2 kV HBM, modele bağlı).
- Düşük Güç Tüketimi: CMOS teknolojisi, batarya destekli sistemler için uygun.
- Yüksek Güvenilirlik: 100,000 döngü dayanıklılık ve 40 yıl veri saklama.
- JEDEC Uyumluluğu: Standart pin düzeni, diğer 27C512 EPROM’larla değiştirilebilir.
Fiziksel Özellikler:
- Paket Tipi: FDIP28W (28-pin, seramik, pencereli DIP).
- Boyutlar: Yaklaşık 37 mm x 13 mm x 4 mm.
- Pin Sayısı: 28.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
- Ağırlık: Yaklaşık 2 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf, M27C512-10F1).
  - Genişletilmiş sıcaklık aralığı için diğer modeller (örn. -40°C ila +85°C, M27C512-10F1L).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: Pb-free versiyonlar mevcut (JEDEC Std J-STD-020B ve RoHS uyumlu).
- Yaşam Döngüsü: Üretim durdurulmuş (EOL, 2010), ancak stoklar mevcut.
Ek Özellikler:
- Hızlı Erişim: 100 ns erişim süresi, yüksek hızlı mikrodenetleyici sistemleri için uygun.
- Kolay Entegrasyon: 8051, PIC, AVR gibi mikrodenetleyicilerle uyumlu.
- Çok Yönlü Kullanım: UV silme veya OTP modunda programlama seçenekleri.
- Statik Çalışma: Saat sinyali gerektirmeyen tam statik tasarım.

Uygulama Alanları:

Mikrodenetleyici Tabanlı Sistemler: Firmware ve uygulama kodu depolama (8051, PIC, AVR).
Gömülü Sistemler: Önyükleme kodu, yapılandırma verileri veya tablo depolama.
Eski Sistemlerin Bakımı: Eski bilgisayarlar, BIOS veya firmware depolama.
Endüstriyel Kontrol: Kontrol programları ve yapılandırma verileri.
Telekomünikasyon ve Ağ: Yönlendiriciler, anahtarlar ve kontrol ekipmanları için firmware.
Otomotiv ve Medikal: Dayanıklı veri depolama gerektiren sistemler.

Avantajları:

Yüksek Güvenilirlik: 100,000 döngü ve 40 yıl veri saklama süresi.
Düşük Güç Tüketimi: CMOS teknolojisi, enerji verimli.
Esnek Kullanım: UV silme veya OTP modları.
Standart Pin Düzeni: JEDEC uyumluluğu, diğer EPROM’larla değiştirilebilir.
Hızlı Erişim: 100 ns, yüksek hızlı uygulamalar için uygun.

Satın Alma Bilgileri:
M27C512-10F1 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected]
Telefon: 0212-2512460
