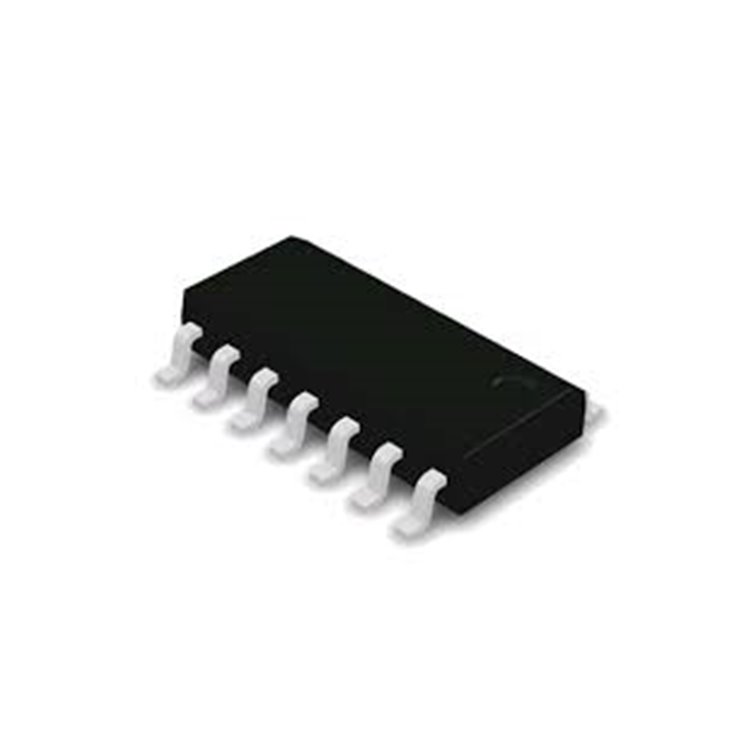

MAX491CSD,MAX491 ,SOIC-14 - DELTASET ELEKTRONİK

RS-485/RS-422 UYUMLU, YARI ÇİFT YÖNLÜ, DÜŞÜK GÜÇLÜ SMD .

* * * * * *

Ürün Kodu 34112577

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

MAX491 SMD SOIC-14 ENTEGRE DEVRE

www.motorobit.com sitesinden MAX491 SOIC

MAX491CSD SOIC-14 Entegre Özellikleri

Genel Tanım:
MAX491CSD, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, düşük güç tüketimli bir RS-485/RS-422 alıcı-verici (transceiver) entegresidir. SOIC-14 paketinde sunulan bu entegre, 2.5 Mbps’ye kadar veri iletimi sağlar ve tam çift yönlü (full-duplex) iletişim için tasarlanmıştır. Endüstriyel otomasyon, veri haberleşme sistemleri ve uzun mesafeli seri iletişim uygulamalarında kullanılır. Tek bir sürücü ve alıcı içerir, düşük EMI ve yüksek gürültü bağışıklığı ile güvenilir performans sunar.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.75V ila 5.25V (tipik 5V).
- Veri Hızı: Maksimum 2.5 Mbps (yüksek hızlı RS-485/RS-422 haberleşmesi).
- Güç Tüketimi: Tipik olarak 500 µA (aktif modda).
- Farklı Giriş Eşik Voltajı: ±200 mV, gürültülü ortamlarda güvenilir veri alımı sağlar.
- Çıkış Akımı: Sürücü, 250 mA’ya kadar kısa devre akımı destekler.
Koruma Özellikleri:
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Ortak Mod Voltaj Aralığı: -7V ila +12V, geniş ortak mod uyumluluğu.
İletişim Özellikleri:
- Tam Çift Yönlü (Full-Duplex): Ayrı gönderme ve alma hatları ile kesintisiz iki yönlü iletişim.
- Alıcı Hata Güvenliği (Fail-Safe): Açık veya kısa devre girişlerde tanımlı lojik seviyesi sağlar.
- Çoklu Bağlantı: Tek bir veri yolunda 32 adede kadar alıcı-verici bağlanabilir.
- Sürücü/Alıcı Kontrolü: Harici lojik sinyallerle etkinleştirme/devre dışı bırakma.
Fiziksel Özellikler:
- Paket Tipi: SOIC-14 (Küçük Anahat Entegre Devre).
- Boyutlar: Yaklaşık 8.65 mm x 3.9 mm x 1.5 mm.
- Pin Sayısı: 14.
- Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
- Ağırlık: Yaklaşık 0.2 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
- RoHS Uyumluluğu: Kurşunsuz üretim.
Ek Özellikler:
- Düşük Güç Tüketimi: 500 µA akım tüketimi, enerji verimli sistemler için uygundur.
- Hızlı İletim: 2.5 Mbps veri hızı, yüksek hızlı uygulamalara destek verir.
- Geniş Uyumluluk: Standart RS-485/RS-422 protokolleriyle uyumludur.
- Kolay Entegrasyon: Tam çift yönlü tasarım, karmaşık veri yollarında etkin kullanım sağlar.

Uygulama Alanları:

Endüstriyel Otomasyon: PLC’ler, sensör ağları ve kontrol sistemleri.
Veri İletişim Sistemleri: RS-485/RS-422 tabanlı uzun mesafeli veri aktarımı.
Telekomünikasyon: Modemler ve ağ ekipmanları.
Bina Otomasyonu: HVAC, aydınlatma kontrolü ve güvenlik sistemleri.
Tıbbi Cihazlar: Güvenilir veri iletimi gerektiren sistemler.

Avantajları:

Yüksek Hız: 2.5 Mbps veri hızı, hızlı iletişim sağlar.
Tam Çift Yönlü: Ayrı hatlar sayesinde kesintisiz veri akışı.
Sağlam Tasarım: ESD, kısa devre ve termal korumalar ile dayanıklı.
Kompakt Paket: SOIC-14, yer tasarrufu sağlar ve otomatik montaja uygundur.
Düşük Güç: 500 µA tüketim, enerji verimliliği sunar.

Satın Alma Bilgileri:
MAX491CSD SOIC-14 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
Stok durumu, fiyat ve teslimat süresi için iletişime geçerek bilgi alabilirsiniz. Alternatif olarak, DigiKey, Mouser veya Farnell gibi distribütörlerden temin edilebilir. Teknik detaylar için Maxim Integrated MAX491CSD datasheet’ini inceleyiniz.
