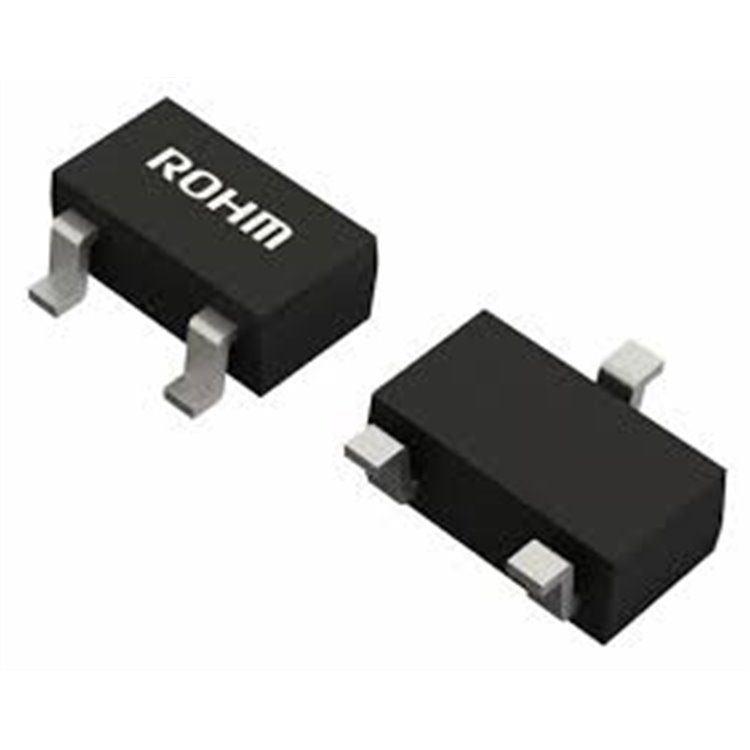

MAX809,MAX809TEUR+T,SOT-23 - DELTASET ELEKTRONİK

UYGUN FİYAT - ORJİNAL ÜRÜN

* * * * * *

Ürün Kodu 34112476

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

MAX809TEUR+T

MAX809TEUR+T Analog Devices/Maxim Integrated - chip1stop.com

MAX809TEUR+T SOT-23 Entegre Devre Özellikleri

Genel Tanım:
MAX809TEUR+T, Analog Devices Inc./Maxim Integrated tarafından üretilen, düşük güç tüketimli bir mikroişlemci denetleyici (supervisory circuit) entegresidir. SOT-23-3 paketinde sunulan bu entegre, mikroişlemci ve dijital sistemlerde güç kaynağını izlemek ve voltaj düşüşlerinde sıfırlama (reset) sinyali üretmek için tasarlanmıştır. 3.08V eşik voltajı ile aktif-düşük, push-pull sıfırlama çıkışı sağlar. Kompakt boyutu, düşük güç tüketimi ve geniş uygulama yelpazesi ile bilgisayarlar, kontrol sistemleri, otomotiv ve taşınabilir cihazlar gibi alanlarda yaygın olarak kullanılır.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltaj Aralığı: 1.2V ila 5.5V.
- Eşik Voltajı (Threshold Voltage): 3.08V (tipik, 2.92V - 3.23V aralığında hassas izleme).
- Sıfırlama Süresi (Reset Timeout): Minimum 140 ms, tipik 240 ms.
- Akım Tüketimi: 17 µA (tipik, düşük güç tüketimi).
- Çıkış Akımı: Maksimum 20 mA.
- Çıkış Tipi: Aktif-düşük, push-pull (totem pole).
- Güç Tüketimi (Pd): Maksimum 320 mW.
Denetim Özellikleri:
- Sıfırlama Türü: Aktif-düşük (Active-Low), VCC eşik voltajının altına düştüğünde sıfırlama sinyali üretir.
- Hassas İzleme: 2.5V, 3V, 3.3V ve 5V sistemler için uygundur.
- Ayarlanabilir Eşik: Hayır, sabit 3.08V eşik voltajı.
- Kanal Sayısı: 1 (tek voltaj izleme).
Fiziksel Özellikler:
- Paket Tipi: SOT-23-3 (Küçük Anahat Transistör).
- Boyutlar: Yaklaşık 2.92 mm x 1.3 mm x 1.1 mm.
- Pin Sayısı: 3.
- Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
- Ağırlık: Yaklaşık 0.02 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -40°C ila +105°C (genişletilmiş endüstriyel sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyet Seviyesi (MSL): 1 (sınırsız).
- RoHS Uyumluluğu: Kurşunsuz ve RoHS uyumlu.
- REACH Durumu: REACH etkilenmez.
Ek Özellikler:
- Düşük Komplekslik: Güç izleme devrelerinde bileşen sayısını ve devre karmaşıklığını azaltır.
- Yüksek Güvenilirlik: Tamamen sıcaklık aralığında karakterize edilmiştir.
- Kompakt Tasarım: SOT-23-3 paketi, yer kısıtlamalı uygulamalarda avantaj sağlar.
- Hızlı Tepki: Voltaj düşüşlerinde anında sıfırlama sinyali üretir.

Uygulama Alanları:

Bilgisayarlar ve Kontrol Cihazları: Güvenilir sistem başlatma ve voltaj izleme.
Endüstriyel Sistemler: Otomasyon ve şebeke altyapısı.
Taşınabilir ve Bataryalı Cihazlar: Düşük güç tüketimi ile enerji verimliliği.
Otomotiv Sistemleri: Kritik güç izleme.
Kurumsal Sistemler: Sunucular, projektörler ve veri iletişim ekipmanları.

Avantajları:

Düşük Güç Tüketimi: 17 µA akım tüketimi, batarya ile çalışan cihazlar için idealdir.
Kompakt Boyut: SOT-23-3 paketi, küçük devre kartlarında yer tasarrufu sağlar.
Geniş Voltaj Aralığı: 1.2V-5.5V aralığında çalışır, çoklu sistemlerle uyumludur.
Hassas Denetim: 3.08V eşik voltajı, güvenilir sıfırlama sağlar.
Endüstriyel Sıcaklık Aralığı: -40°C ila +105°C, zorlu koşullara uygundur.

Satın Alma Bilgileri:
MAX809TEUR+T SOT-23 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
Stok durumu, fiyat ve teslimat süresi için iletişime geçerek bilgi alabilirsiniz. Alternatif olarak, DigiKey, Farnell veya Worldway Electronics gibi distribütörlerden de temin edilebilir. Teknik detaylar için Maxim Integrated MAX809TEUR+T datasheet’ini inceleyiniz.
