Diyot Yapısı: Çift ortak katot (dual common cathode).
-
Ters Voltaj (Vrrm): 100V (maks).
-
İleri Akım (If(AV)): 20A (toplam), 10A (her diyot).
-
İleri Voltaj (VF): 0.85V (
@10A
, 25°C).
-
Darbe Akımı (Ifsm): 150A-180A (8.3ms).
-
Ters Akım (Ir): 0.2mA (
@100V
, 25°C).
-

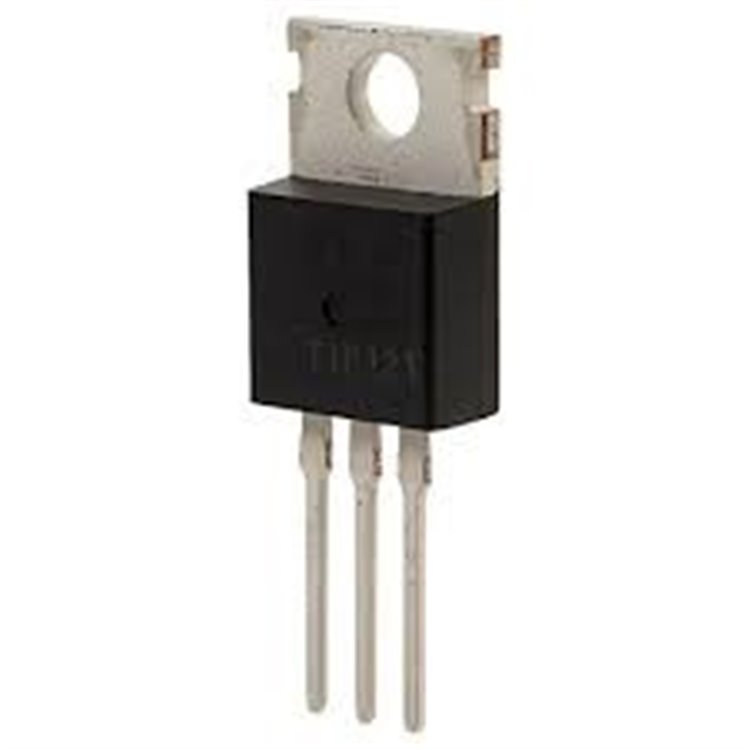

Kılıf: TO-220AB (delik içi), termal direnç ~2°C/W.
-
Çalışma Sıcaklığı: -55°C ila +150°C.
Kullanım Alanları
-
Anahtarlamalı güç kaynakları (SMPS).
-
Serbest dolaşım (freewheeling) diyotları.
-
DC/DC dönüştürücüler ve invertörler.
-
Polarite koruma ve batarya yönetimi.
-
Güneş enerjisi invertörleri ve LED sürücüleri.
Teknik Özellikler
Kaynak: SMC Diode Solutions MBR20100CT Veri Sayfası
Neden MBR20100CT?
Düşük VF (0.85V) ve yüksek akım kapasitesi (20A) ile yüksek verimlilik sağlar. Çift ortak katot yapı, SMPS ve doğrultucu devrelerde esneklik sunar. TO-220AB kılıf, delik içi montaj ve soğutucu ile termal yönetim için uygundur. Schottky teknolojisi, hızlı anahtarlama ve düşük kayıplar sunar.
Nasıl Kullanılır?
-
Pin Bağlantıları: Ortak katot (pin 2), anotlar (pin 1, 3; veri sayfası kontrolü).
-
Bağlantı: SMPS veya doğrultucuda uygun polarite ile bağlayın.
-
Soğutma: >10A veya >100°C için soğutucu önerilir.
-
Koruma: Ters voltaj için sigorta veya TVS diyot kullanın.
-
Montaj: TO-220AB delik içi, lehimleme <260°C, 10s.
SSS
MBR20100CT vs MBR30100CT?
MBR20100CT, 20A, 0.85V VF; MBR30100CT, 30A, 0.85V VF, daha yüksek akım kapasitesi.
SMPS için uygun mu?
Evet, düşük VF, 20A kapasite ve hızlı anahtarlama ile SMPS için ideal.
