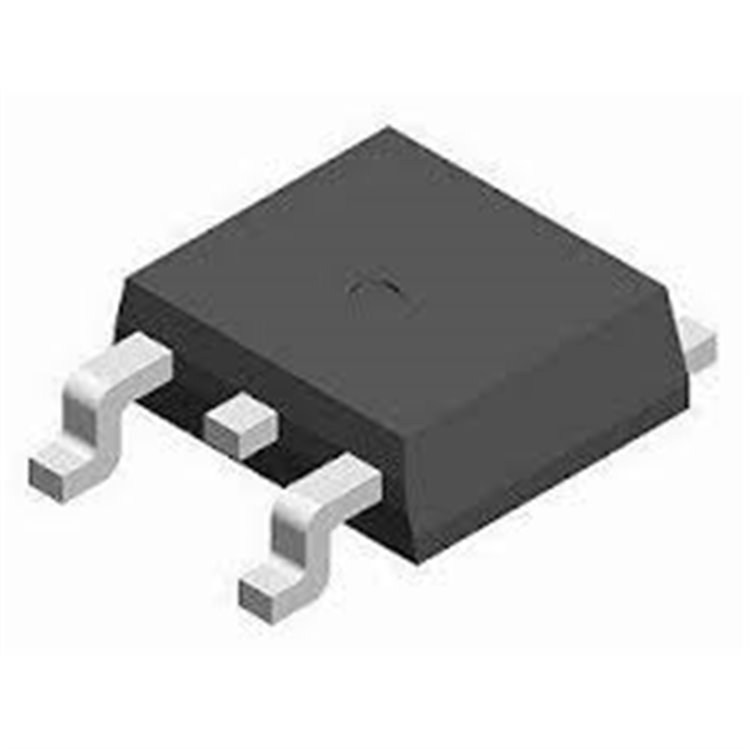

STPS20H100C TO-263 100V 20A SCHOTTKY DİYOT - DELTASET ELEKTRONİK

STPS20H100C: 100V 20A DUAL SCHOTTKY, 0.88V VF, TO-263

* * * * * *

Ürün Kodu 3911238

Stok Kodu STPS20H100C TO-263, 100V 20A dual common cathode Schottky diyot, 0.88V Vf, düşük kayıp, yüksek frekanslı güç uygulamaları için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

STPS20H100C TO-263 SCHOTTKY DİYOT - DELTASET ELEKTRONİK

STPS20H100CT TO-263 SCHOTTKY DİYOT 100V 20A - DELTASET ELEKTRONİK

BYT200PIV-400 HIZLI DİYOT - DELTASET ELEKTRONİK

BZW50-180 DİYOT - DELTASET ELEKTRONİK

BYW51F-200 10A 200V HIZLI DİYOT TO-220F - DELTASET ELEKTRONİK

STTA1206DI TO-220AC 12A 600V ULTRA-FAST DİYOT - DELTASET ELEKTRONİK

MBR30100CT ,TO220 - DELTASET ELEKTRONİK

MBR20100 ,TO-220 - DELTASET ELEKTRONİK

MBR2060CT MBR2060 SCHOTTKY DİYOT 60V 20A TO-220 - DELTASET ELEKTRONİK

MBR2060CT 20A 60V SCHOTTKY DİYOT TO-220 - DELTASET ELEKTRONİK

MBR20200CT SCHOTTKY DİYOT - DELTASET ELEKTRONİK

MBR3060PT TO-247 - DELTASET ELEKTRONİK

DSEI30-12A 26A 1200V HIZLI DİYOT - DELTASET ELEKTRONİK

MUR3060PT TO-247 DİYOT - DELTASET ELEKTRONİK

MBR10150CT TO-220 SCHOTTKY DİYOT - DELTASET ELEKTRONİK

STPS20H100C ,100V ,20A ,Power Schottky Diyot ,TO-263

LM1085IS-ADJ/NOPB | TEXAS - ENTEGRE DEVRELER (IC'LER)

STPS20H100C TO-263 Power Schottky Diyotun Teknik ÖzellikleriSTPS20H100C, STMicroelectronics tarafından üretilen dual common cathode Schottky diyot’tur. TO-263 (D2PAK, 3-pin, yüzey montajlı) paketinde sunulur ve yüksek frekanslı anahtarlamalı güç kaynakları (SMPS) ile DC-DC dönüştürücülerde kullanılmak üzere tasarlanmıştır. Düşük ileri voltaj düşüşü (Vf) ve hızlı anahtarlama özellikleriyle yüksek verimlilik sağlar. İşte temel teknik özellikler:

Diyot Tipi: Schottky, Dual Common Cathode
Ters Voltaj (V_RRM): 100V
İleri Akım (I_F(AV)): 20A (her diyot 10A, toplam 20A)
İleri Voltaj Düşüşü (V_F): 0.88V (maksimum, I_F = 10A, T_j = 25°C)
Ters Kaçak Akım (I_R): 4.5 µA (maksimum, V_R = 100V, T_j = 25°C)
İleri Dalgalanma Akımı (I_FSM): 250A (tek döngü, 8.3 ms)
Çalışma Bağlantı Sıcaklığı (T_j): -65°C ila +175°C
Paket Tipi: TO-263 (D2PAK, 3-pin, SMD)
Pin Konfigürasyonu:
- Pin 1: Anot 1 (A1)
- Pin 2: Ortak Katot (K, taban ile bağlı)
- Pin 3: Anot 2 (A2)
Termal Direnç (R_thJC): 1.5°C/W (ortak katot konfigürasyonu)
Özellikler:
- Düşük ileri voltaj düşüşü (0.88V), yüksek verimlilik
- Hızlı anahtarlama, düşük anahtarlama kayıpları
- Yüksek dalgalanma akımı dayanımı (250A)
- Çığ (avalanche) kapasitesi belirtilmiş
- Otomotiv sınıfı (AEC-Q101 uyumlu modeller mevcut)
RoHS Uyumluluğu: Evet (ör. STPS20H100CG-TR, RoHS3 uyumlu)
ECCN Kodu: EAR99

Not: STPS20H100C, özellikle yüksek frekanslı minyatür anahtarlamalı güç kaynakları (adaptörler, DC-DC dönüştürücüler) için tasarlanmıştır. TO-263 (D2PAK) paketi yüzey montajlı uygulamalar için uygundur. STPS20H100CG-TR, bant ve makara (tape and reel) ambalajlı varyanttır. Veri sayfası için: STPS20H100C Datasheet.STPS20H100C’nin Avantajları

Düşük İleri Voltaj Düşüşü: 0.88V, düşük iletim kayıpları ve yüksek enerji verimliliği sağlar.
Hızlı Anahtarlama: Schottky diyotun düşük ters toparlanma süresi, yüksek frekanslı uygulamalarda düşük kayıp sunar.
Yüksek Akım Kapasitesi: 20A (her diyot 10A), yüksek güçlü devreler için uygun.
Dayanıklılık: -65°C ila +175°C sıcaklık aralığı ve 250A dalgalanma akımı dayanımı, zorlu ortamlarda güvenilirlik.
Kompakt Tasarım: TO-263 (D2PAK) paketi, yüksek yoğunluklu PCB’ler için ideal.
Otomotiv Uyumluluğu: AEC-Q101 sertifikalı modeller, otomotiv uygulamaları için uygun.

STPS20H100C’nin Kullanım AlanlarıSTPS20H100C, yüksek frekanslı ve yüksek verimli güç elektroniği uygulamalarında kullanılır. Başlıca kullanım alanları:

Anahtarlamalı Güç Kaynakları (SMPS): Adaptörler ve minyatür güç kaynakları.
DC-DC Dönüştürücüler: LED aydınlatma, batarya şarj cihazları ve oyun konsolları.
Otomotiv Elektroniği: Elektrikli araç şarj sistemleri, batarya yönetimi.
Ters Voltaj Koruması: Güç devrelerinde ters polarite koruması.
OR-ing Devreleri: Yedekli güç kaynaklarında kullanım.
Hobi ve Eğitim Projeleri: Güç elektroniği prototipleri.

Örnek Devre: STPS20H100C, bir DC-DC dönüştürücüde çıkış doğrultucusu olarak kullanıldığında, her diyot (A1, A2) 10A akım taşır ve ortak katot (K) yükü besler. Düşük V_F (0.88V), enerji kaybını azaltır.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: Ters voltajı 100V, ileri akımı 20A ve dalgalanma akımını 250A aşmayın. Güvenli kullanım için %20 kuralına uyun (ör. 80V, 16A).
Isı Yönetimi: 890W güç dağılımı için uygun ısı emici kullanın; termal direnç (R_thJC) 1.5°C/W.
Pin Kontrolü: Devreye yerleştirmeden önce pin konfigürasyonunu (A1, K, A2) veri sayfasından doğrulayın.
ESD Koruması: SMD bileşenler hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Montaj: TO-263 (D2PAK) paketi, reflow lehimleme için uygundur; J-STD-020D standardına uyun.
Depolama ve Çalışma Sıcaklığı: -65°C ila +175°C aralığını aşmayın.

STPS20H100C Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, STPS20H100C TO-263 (D2PAK) Schottky diyotlarını orijinal ve yüksek kaliteli olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

159

STPS20H100C, TO-263, Schottky diyot, 100V, 20A, dual common cathode, 0.88V Vf, DeltaSet Elektronik, elektronik bileşen, güç yönetimi, düşük kayıp, hızlı anahtarlama, otomotiv elektroniği, SMD diyot
