MC14077BCP DIP-14 CMOS QUAD XNOR IC - DELTASET ELEKTRONİK

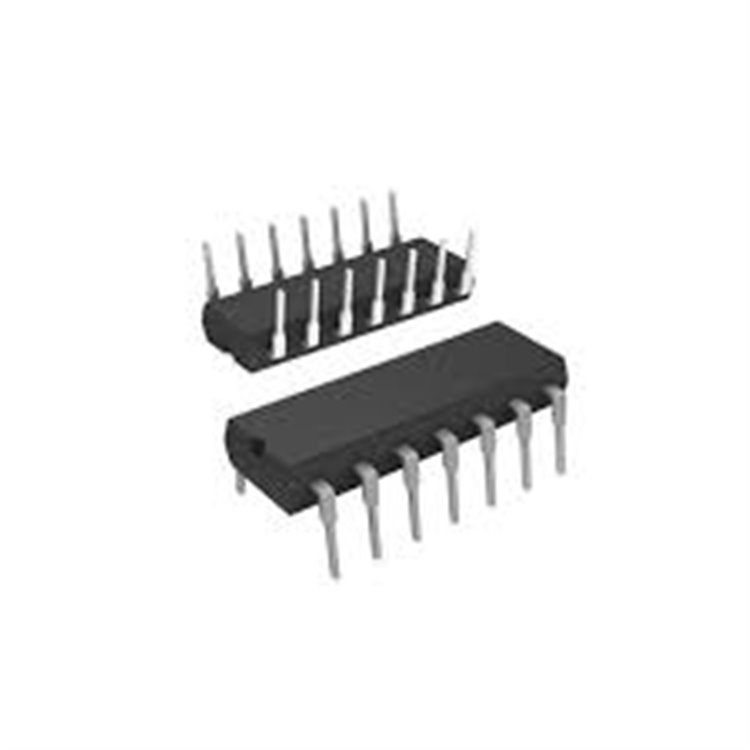

MC14077BCP DIP-14 QUAD 2-GİRİŞLİ XNOR LOJİK ENTEGRE DEVRESİ

* * * * * *

Ürün Kodu 34112989

Stok Kodu MC14077BCP DIP-14, ON Semiconductor (Motorola) üretimi CMOS quad 2-girişli XNOR lojik entegre devresi. Düşük güç tüketimi ve yüksek gürültü bağışıklığı. DeltaSet Elektronik stoklarında!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

MC14077BCP DIP-14 Quad 2-Girişli XNOR Lojik Entegre Devresi

MC14077BCP DIP-14 Quad 2-Girişli XNOR Lojik Entegre Devresi için resim sonucu

Ürün Özellikleri ve Satın Alma Bilgileri

MC14077BCP’nin Teknik Özellikleri
MC14077BCP, ON Semiconductor (eski adıyla Motorola) tarafından üretilen, CMOS teknolojisine sahip dört adet 2-girişli XNOR (Exclusive NOR) lojik kapısı içeren bir entegre devredir. XNOR kapısı, girişleri aynı olduğunda (her ikisi de YÜKSEK veya her ikisi de DÜŞÜK) YÜKSEK çıkış verir. İşte temel teknik özellikleri:

Fonksiyon: Quad 2-Girişli XNOR Kapısı
Besleme Gerilimi (VCC): 3V - 18V
Giriş Kapasitansı: 5pF (maksimum, 25°C’de)
Yayılım Gecikme Süresi (tPD): 110ns (maksimum, CL=50pF, VCC=5V)
Çıkış Akımı:
- YÜKSEK Seviye: -2.4mA (VCC=5V)
- DÜŞÜK Seviye: 2.4mA (VCC=5V)
Quiescent Akım: 1µA (maksimum, VCC=5V)
Güç Tüketimi: 0.5W (maksimum, paket başına)
Çıkış Tipi: Push-Pull
Çalışma Sıcaklığı Aralığı: -55°C ila +125°C
Paket Tipi: DIP-14 (Dual Inline Package)
RoHS Uyumluluğu: Hayır (eski üretim)
ECCN Kodu: EAR99

Bu özellikler, MC14077BCP’yi düşük güç tüketimi ve geniş voltaj aralığı gerektiren dijital lojik devreler için ideal bir bileşen haline getirir.MC14077BCP’nin Avantajları

Düşük Güç Tüketimi: CMOS teknolojisi sayesinde 1µA quiescent akım, batarya destekli cihazlar için uygundur.
Geniş Voltaj Aralığı: 3V’tan 18V’a kadar çalışabilme, esnek tasarım imkanı sunar.
Yüksek Gürültü Bağışıklığı: CMOS yapısı, gürültülü ortamlarda güvenilir performans sağlar.
Kompakt Tasarım: DIP-14 paketi, breadboard ve PCB uygulamaları için uygundur.
Çift Diyot Koruması: Tüm girişlerde statik deşarja karşı koruma sağlar.

MC14077BCP’nin Kullanım Alanları
MC14077BCP, XNOR lojik fonksiyonu gerektiren dijital devrelerde kullanılır. Başlıca kullanım alanları şunlardır:

Dijital Lojik Devreleri: XNOR tabanlı lojik karşılaştırmalar ve veri işleme.
Kenar Algılama: Tek atımlı (one-shot) puls devreleri.
Parite Kontrolü: Veri doğrulama ve parite oluşturma/denetleme sistemleri.
Sinyal İşleme: Dijital sinyallerin manipülasyonu ve lojik seviye dönüşümü.
Hobi Elektroniği: Arduino, Raspberry Pi gibi platformlarla prototip projeleri.
Eğitim Projeleri: Lojik kapıların öğretimi ve lojik devre tasarımı.

MC14077BCP Satın Alma Opsiyonu: DeltaSet Elektronik
Türkiye’nin önde gelen elektronik bileşen tedarikçilerinden DeltaSet Elektronik, MC14077BCP DIP-14 gibi yüksek kaliteli CMOS lojik entegre devreleri stoklarında bulundurur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla DeltaSet, elektronik projeleriniz için güvenilir bir ortaktır.
Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT

Not: MC14077BCP, CD4077BE gibi eşdeğer bileşenlerle değiştirilebilir (aynı pin konfigürasyonu ve fonksiyon). Stok durumu ve alternatif modeller için DeltaSet Elektronik ile iletişime geçilmesi önerilir.İHTİYACINIZ OLAN DİĞER KOMPONENTLER İÇİN LÜTFEN TEKLİF İSTEYİNİZ.
