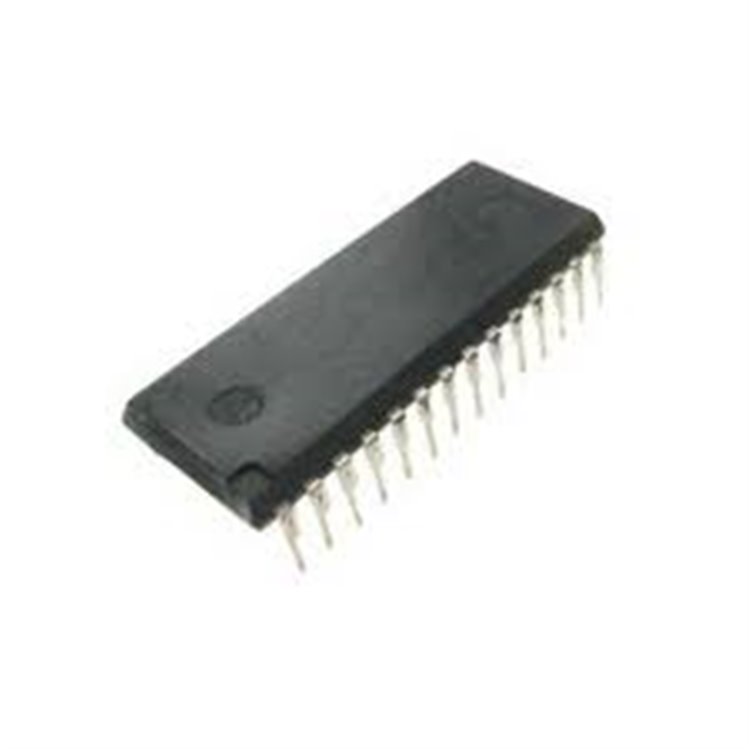

MC145151 DIP-28 PLL FREKANS SENTEZLEYİCİ - DELTASET ELEKTRONİK

MC145151 DIP-28 CMOS PLL FREKANS SENTEZLEYİCİ IC

* * * * * *

Ürün Kodu 34111231

Stok Kodu MC145151 DIP-28, CMOS PLL frekans sentezleyici, 22MHz, 3-9V. FM vericiler ve frekans kontrolü için ideal. DeltaSet Elektronik stoklarında! Diğer komponentler için lütfen teklif isteyiniz.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

MC145151 DIP-28 PLL Frekans Sentezleyici - DELTASET ELEKTRONİK

Ürün Özellikleri ve Satın Alma BilgileriMC145151 DIP-28 CMOS PLL Frekans Sentezleyici IC’nin Teknik Özellikleri
MC145151 (veya MC145151P2), Motorola (şimdi NXP/Freescale) tarafından üretilen, CMOS teknolojisine sahip bir PLL (Phase-Locked Loop) frekans sentezleyici entegre devresidir. Frekans sentezleme ve kontrol uygulamaları için tasarlanmıştır ve düşük güç tüketimi ile yüksek performans sunar. İşte temel teknik özellikleri:

Lojik Tipi: PLL Frekans Sentezleyici (Paralel Giriş)
Besleme Voltajı: 3V - 9V
Maksimum Saat Frekansı: 22 MHz (VDD = 5V)
Referans Frekansı: 10 kHz’den 15 MHz’e kadar (konfigürasyona bağlı)
Girişler:
- 10-bit programlanabilir referans bölücü
- 14-bit programlanabilir geri besleme bölücü
- Faz detektörü ve kilit detektörü
Çıkışlar:
- Faz detektörü çıkışı (PDOUT)
- Kilit detektörü çıkışı (LD)
Güç Tüketimi: Çok düşük, CMOS teknolojisi ile (tipik 10 mW, VDD = 5V)
Yayılım Gecikmesi: 200 ns (tipik, VDD = 5V)
Çalışma Sıcaklığı: -40°C ila +85°C
Paket Tipi: DIP-28 (Dual Inline Package)
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim standartlarına uygun (üreticiye bağlı)

Çalışma Prensibi:
MC145151, harici bir VCO (Voltaj Kontrollü Osilatör) ile birlikte çalışarak frekans sentezleme sağlar. Referans frekansı ve geri besleme bölücü oranları, programlanabilir girişlerle ayarlanarak istenen çıkış frekansı elde edilir. Faz detektörü, giriş ve çıkış frekanslarını karşılaştırarak kilitli bir döngü oluşturur.Bu özellikler, MC145151’i frekans sentezleme, FM vericiler ve iletişim sistemleri için ideal bir seçim haline getirir.MC145151’in Avantajları

Geniş Frekans Aralığı: 22 MHz’e kadar yüksek frekanslı uygulamalar için uygun.
Düşük Güç Tüketimi: CMOS teknolojisi ile batarya ile çalışan cihazlar için ideal.
Esnek Programlama: 10-bit referans ve 14-bit geri besleme bölücü ile hassas frekans kontrolü.
Dayanıklılık: -40°C ila +85°C sıcaklık aralığında stabil performans.
Kolay Entegrasyon: DIP-28 paketi, breadboard ve PCB uygulamaları için uygun.
Kilit Detektörü: Frekans kilitleme durumunu izleme imkanı.

MC145151’in Kullanım Alanları
MC145151, frekans sentezleme ve kontrol gerektiren uygulamalarda yaygın olarak kullanılır. Başlıca kullanım alanları:

FM Vericiler: Radyo frekanslı iletişim sistemleri (ör. amatör radyo).
İletişim Sistemleri: Frekans synthesizer’ları ve radyo alıcı-vericileri.
Endüstriyel Otomasyon: Frekans tabanlı kontrol ve zamanlama devreleri.
Eğitim ve Prototipleme: Elektronik devre tasarımı ve öğrenimi için uygun.
Hobi Projeleri: FM verici, radyo alıcıları ve frekans synthesizer projeleri.

MC145151 Satın Alma Opsiyonu: DeltaSet Elektronik
Türkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, MC145151 DIP-28 gibi yüksek kaliteli CMOS entegre devreleri stoklarında bulundurur. DeltaSet Elektronik, hızlı teslimat ve müşteri odaklı hizmet anlayışıyla öne çıkar.
Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])

Ödeme Seçenekleri:
Ödemeler yalnızca havale ve EFT ile kabul edilmektedir.

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

MC145151, MC145151P, DIP-28, PLL frekans sentezleyici, CMOS IC, 22MHz, elektronik bileşen, DeltaSet Elektronik, entegre devre, zaman-frekans IC, elektronik komponent, IC satışı, frekans sentezleyici, Motorola IC, dijital elektronik
