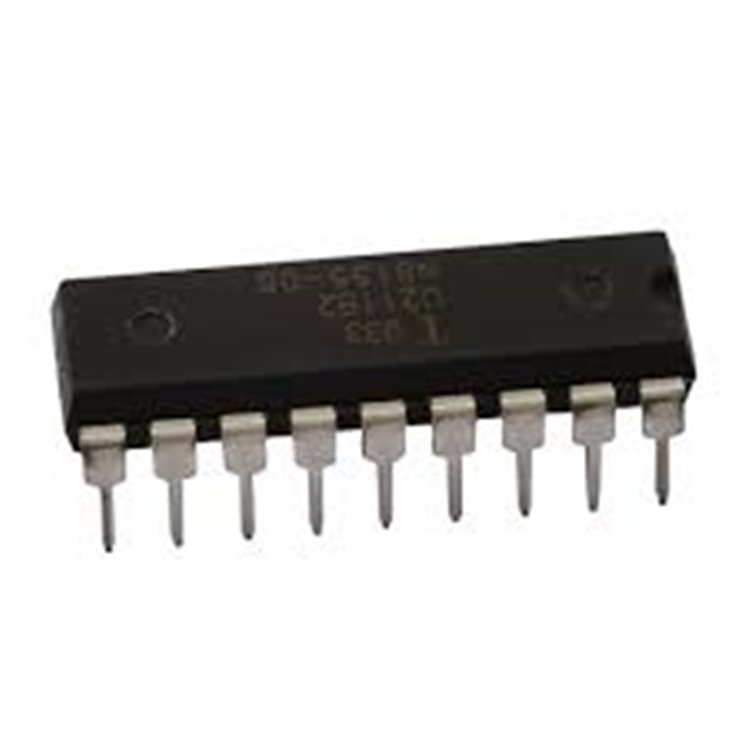

MC145155P2 DIP-18 PLL FREKANS SENTEZLEYİCİ - DELTASET ELEKTRONİK

MC145155P2, PARALEL GİRİŞ PLL, 3-9V, DIP-18

* * * * * *

Ürün Kodu 34111658

Stok Kodu MC145155P2-DIP18-DELTA: MC145155P2 DIP-18, paralel giriş PLL frekans sentezleyici, 3-9V, düşük güç tüketimi. RF uygulamaları için ideal. DeltaSet Elektronik stoklarında, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

MC145155P2

Synteza Pll w Uklady scalone - Czesci elektroniczne - Elektronika - Allegro.pl

MC145155P2 DIP-18 Entegre Devrenin Teknik Özellikleri
MC145155P2 (veya MC145155), Motorola (şimdi ON Semiconductor/Freescale) tarafından üretilen, paralel girişli bir faz kilit döngüsü (PLL) frekans sentezleyici entegre devredir. DIP-18 (PDIP, Through-Hole) paketinde sunulan bu bileşen, düşük güç tüketimi ve CMOS teknolojisi ile CATV, TV tuner, AM/FM radyo, iki yönlü telsiz ve amatör radyo gibi RF uygulamaları için tasarlanmıştır. Harici bir düşük geçiş filtresi ve voltaj kontrollü osilatör (VCO) ile birlikte kullanıldığında, tam bir PLL frekans sentezleyici oluşturur. İşte temel teknik özellikleri:

Entegre Devre Tipi: Paralel Giriş PLL Frekans Sentezleyici
Frekans Aralığı: VCO’ya bağlı, tipik 25 MHz’e kadar (daha yüksek frekanslar için prescaler gerekir)
Besleme Voltajı: 3V - 9V
Güç Tüketimi:
- Tipik: 6mA (VCC = 5V)
- Standby: <1µA (kontrol pini ile)
Referans Bölücü: 8 seçilebilir değer (16, 512, 1024, 2048, 3668, 4096, 6144, 8192)
Programlanabilir Bölücü: 14-bit divide-by-N sayacı
Faz Dedektörü: Doğrusal dijital faz dedektörü (üç durumlu veya çift uçlu çıkış)
Giriş Tipi: Paralel veri girişi (8-bit veri yolu)
Çıkış Tipi: Üç durumlu veya çift uçlu faz hatası çıkışı
Çıkış Akımı: 1mA (tipik, faz dedektörü çıkışı)
Çalışma Sıcaklığı Aralığı: -40°C ila +85°C
Paket Tipi: DIP-18 (PDIP, 0.3" pin aralığı, THT)
Pin Konfigürasyonu:
- Pin 1: VCC (Besleme)
- Pin 2-9: Veri girişleri (D0-D7)
- Pin 10: GND (Toprak)
- Pin 11: FIN (Frekans girişi, VCO’dan)
- Pin 12: REF IN (Referans girişi)
- Pin 13: REF OUT (Referans osilatör çıkışı)
- Pin 14: PD OUT (Faz dedektörü çıkışı, üç durumlu)
- Pin 15-16: Faz dedektörü çıkışları (çift uçlu, φR, φV)
- Pin 17: Latch Enable (LE)
- Pin 18: OSC IN (Osilatör girişi)
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim (bazı eski stoklar için veri sayfası kontrol edilmelidir)
ECCN Kodu: EAR99
Durum: Üretimden kalkmış (Obsolete)

Bu özellikler, MC145155P2’yi düşük güç tüketimli RF frekans sentezleme uygulamaları için ideal bir seçim haline getirir. DIP-18 paketi, prototip ve onarım projeleri için kolay montaj sağlar.MC145155P2’nin Avantajları

Düşük Güç Tüketimi: CMOS teknolojisi, batarya ile çalışan cihazlar için uygun.
Geniş Voltaj Aralığı: 3V-9V, farklı sistemlerle uyumluluk sağlar.
Esnek Bölücü Seçenekleri: 8 referans bölücü ve 14-bit N bölücü, geniş frekans aralığı sunar.
Doğrusal Faz Dedektörü: Transfer fonksiyonu doğrusallığını artırır.
Dayanıklılık: -40°C ila +85°C sıcaklık aralığında güvenilir performans.
Kolay Montaj: DIP-18 paketi, breadboard ve prototip uygulamalarına uygun.

MC145155P2’nin Kullanım Alanları
MC145155P2, frekans sentezleme ve PLL tabanlı RF sistemlerinde kullanılır. Başlıca kullanım alanları:

CATV ve TV Tuner: Frekans ayarı için PLL kontrolü.
AM/FM Radyolar: Radyo frekansı sentezleme.
İki Yönlü Telsiz: Güvenilir frekans kilitleme.
Amatör Radyo: RF sinyal üretimi ve kontrolü.
Elektronik Hobi Projeleri: PLL tabanlı frekans sentezleyici devreleri.
Eski Sistem Onarımları: Üretimden kalkmış cihazların bakımı ve değişimi.

MC145155P2 Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda lider bir firmadır. MC145155P2 DIP-18 entegre devre, DeltaSet Elektronik’in stoklarında mevcuttur, ancak üretimden kalkmış (obsolete) olduğundan stok durumu kontrol edilmelidir. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla, projeleriniz için güvenilir bir tedarikçi sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

DeltaSet Elektronik, MC145155P2 gibi nadir ve yüksek kaliteli entegre devreleri stoklarında bulundurarak, endüstriyel ve bireysel projeler için hızlı ve güvenilir çözümler sunar. İhtiyacınız olan elektronik bileşenler için hemen iletişime geçin.

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

119

MC145155P2, MC145155, DIP-18, PLL frekans sentezleyici, paralel giriş, 3-9V, DeltaSet Elektronik, düşük güç, CMOS, RF, hızlı teslimat, güvenilir tedarik, Motorola, entegre devre, endüstriyel elektronik
