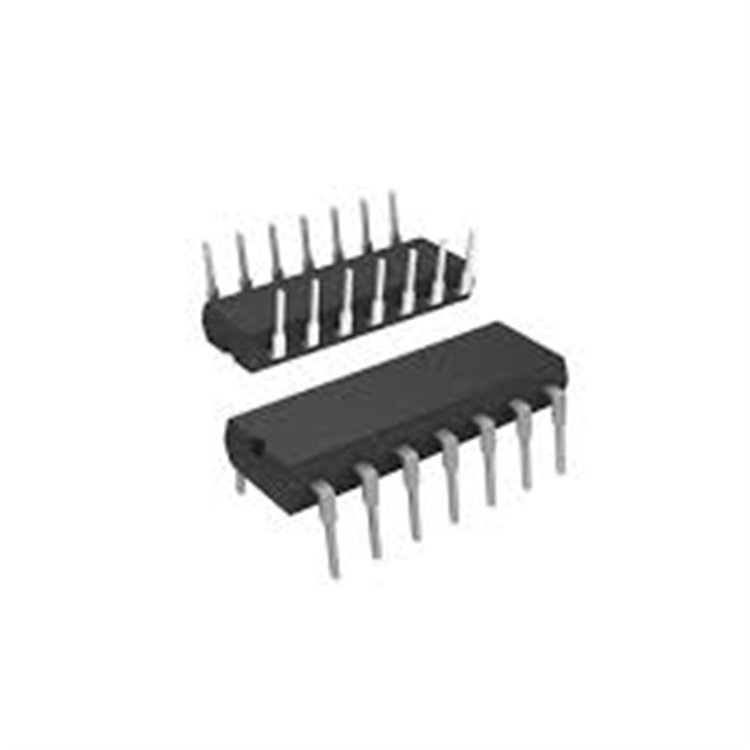

MC1747CP2 DIP-14 DÖRT OPERASYONEL AMPLİFİKATÖR - DELTASET ELEKTRONİK

MC1747CP2, 4X OP-AMP, ±3-18V, DIP-14, YÜKSEK KAZANÇ

* * * * * *

Ürün Kodu 34111880

Stok Kodu MC1747CP2-DIP14-DELTA: MC1747CP2 DIP-14, 4x operasyonel amplifikatör, ±3-18V, yüksek kazanç, analog sinyal işleme için ideal. DeltaSet Elektronik stoklarında, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

MC1747CP2 DIP-14 Dört Operasyonel Amplifikatör - DELTASET ELEKTRONİK

MC1747CP2,MC1747,DIP-14 için resim sonucu

MC1747CP2 DIP-14 Entegre Devrenin Teknik Özellikleri

MC1747CP2 (veya MC1747), Motorola (şimdi ON Semiconductor) tarafından üretilen, dört adet operasyonel amplifikatör (op-amp) içeren bir entegre devredir. DIP-14 (PDIP, Through-Hole) paketinde sunulan bu bileşen, genel amaçlı analog sinyal işleme uygulamaları için tasarlanmıştır. Çift besleme voltajı ile çalışır ve yüksek giriş empedansı, düşük giriş ofset voltajı ve geniş bant genişliği sunar. MC1741’in dört kanallı versiyonu olup, düşük maliyetli ve yüksek performanslı bir çözümdür. İşte temel teknik özellikleri:

Entegre Devre Tipi: Dört Operasyonel Amplifikatör
Kanal Sayısı: 4
Besleme Voltajı: ±3V ila ±18V (çift besleme)
Giriş Ofset Voltajı (VOS): Maksimum 6mV (tipik 1mV)
Giriş Bias Akımı: Maksimum 500nA (tipik 80nA)
Açık Döngü Kazancı (AVOL): 100dB (tipik)
Bant Genişliği (GBW): 1MHz (tipik)
Dönüş Hızı (Slew Rate): 0.5V/µs (tipik)
Çıkış Akımı: ±20mA (tipik, kısa devre korumalı)
Giriş Empedansı: 300kΩ - 1MΩ (tipik)
Çıkış Voltaj Aralığı: ±12V (VCC = ±15V, RL = 2kΩ)
Güç Tüketimi: 50mA (maksimum, VCC = ±15V)
Çalışma Sıcaklığı Aralığı: 0°C ila +70°C (ticari sınıf)
Paket Tipi: DIP-14 (PDIP, 0.3" pin aralığı, THT)
Pin Konfigürasyonu:
- Pin 1: Çıkış 1
- Pin 2: Tersleyici Giriş 1 (-)
- Pin 3: Tersleyici Olmayan Giriş 1 (+)
- Pin 4: V- (Negatif Besleme)
- Pin 5: Tersleyici Olmayan Giriş 2 (+)
- Pin 6: Tersleyici Giriş 2 (-)
- Pin 7: Çıkış 2
- Pin 8: Çıkış 3
- Pin 9: Tersleyici Giriş 3 (-)
- Pin 10: Tersleyici Olmayan Giriş 3 (+)
- Pin 11: V+ (Pozitif Besleme)
- Pin 12: Tersleyici Olmayan Giriş 4 (+)
- Pin 13: Tersleyici Giriş 4 (-)
- Pin 14: Çıkış 4
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim (bazı eski stoklar için veri sayfası kontrol edilmelidir)
ECCN Kodu: EAR99
Durum: Üretimden kalkmış (Obsolete)

Bu özellikler, MC1747CP2’yi analog sinyal amplifikasyonu, filtreleme ve osilatör devreleri için uygun bir seçim haline getirir. DIP-14 paketi, breadboard ve prototip uygulamaları için kolay montaj sağlar.MC1747CP2’nin Avantajları

Dört Kanal: Tek pakette dört op-amp, yer tasarrufu ve maliyet avantajı sağlar.
Geniş Voltaj Aralığı: ±3V ila ±18V, farklı sistemlerle uyumluluk sunar.
Yüksek Giriş Empedansı: Düşük giriş bias akımı ile hassas sinyal işleme.
Düşük Maliyet: Genel amaçlı uygulamalar için ekonomik çözüm.
Dayanıklılık: 0°C ila +70°C sıcaklık aralığında güvenilir performans.
Kısa Devre Koruması: Çıkışlarda dahili koruma, güvenilirliği artırır.

MC1747CP2’nin Kullanım Alanları
MC1747CP2, analog sinyal işleme gerektiren çeşitli uygulamalarda kullanılır. Başlıca kullanım alanları:

Amplifikatör Devreleri: Sinyal amplifikasyonu ve tamponlama.
Filtre Devreleri: Aktif düşük geçiş, yüksek geçiş ve bant geçiş filtreleri.
Osilatör Devreleri: Sinüs ve kare dalga üretimi.
Elektronik Hobi Projeleri: Arduino ve mikrodenetleyici tabanlı analog devreler.
Endüstriyel Elektronik: Sensör arayüzleri ve kontrol sistemleri.
Eski Sistem Onarımları: Analog devrelerin bakımı ve değişimi.

MC1747CP2 Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda lider bir firmadır. MC1747CP2 DIP-14 entegre devre, DeltaSet Elektronik’in stoklarında mevcuttur, ancak üretimden kalkmış (obsolete) olduğundan stok durumu kontrol edilmelidir. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla, projeleriniz için güvenilir bir tedarikçi sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

DeltaSet Elektronik, MC1747CP2 gibi nadir ve yüksek kaliteli entegre devreleri stoklarında bulundurarak, endüstriyel ve bireysel projeler için hızlı ve güvenilir çözümler sunar. İhtiyacınız olan elektronik bileşenler için hemen iletişime geçin.
