MC3361 (ve eşdeğeri KA3361), Motorola (şimdi NXP Semiconductors) ve Samsung Semiconductor tarafından üretilen bir düşük güçlü dar bant FM IF (ara frekans) entegre devresidir ve SOIC-16 (Small Outline Integrated Circuit) yüzey montaj (SMD) paketinde sunulur. FM alıcı sistemlerinde kullanılmak üzere tasarlanmış bu entegre, düşük güç tüketimi, yüksek hassasiyet ve entegre özellikleriyle taşınabilir cihazlar ve iletişim sistemlerinde yaygın olarak kullanılır. KA3361, MC3361’in Samsung tarafından üretilen eşdeğeri olup aynı işlevselliği sunar. Aşağıda MC3361/KA3361 SOIC-16’nın detaylı özellikleri yer almaktadır:
-
Fonksiyon: Düşük güçlü dar bant FM IF amplifikatörü, demodülatör ve alıcı devresi.
-

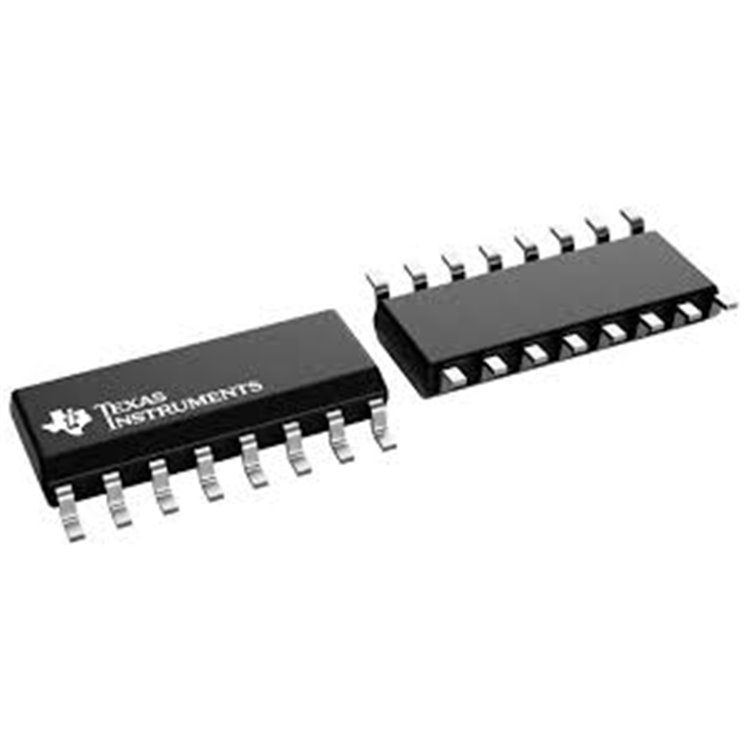

Paket Tipi: SOIC-16, yüzey montaj için kompakt tasarım (yaklaşık 10mm x 4mm x 1.5mm, 1.27mm pin aralığı).
-
Pim Konfigürasyonu (genel):
-
1: RF Girişi
-
2-3: Osilatör bağlantıları
-
4-5: IF amplifikatör giriş/çıkış
-
6-8: Demodülatör ve ses çıkışı
-
9: Toprak (GND)
-
10-16: Filtre, kontrol ve güç pinleri (detaylı pinout için veri sayfasına bakınız).
-
Çalışma Voltaj Aralığı: 2V ila 8V (tipik 5V), düşük voltajlı sistemler için uygun.
-
Güç Tüketimi: Tipik 3mA (V_CC=5V), batarya destekli cihazlar için ideal.
-
FM IF Frekansı: Genellikle 455kHz (standart FM ara frekans).
-
Özellikler:
-
Entegre Osilatör: Dahili kristal osilatör desteği.
-
IF Amplifikatörü: Yüksek kazançlı ara frekans amplifikasyonu.
-
Kare Dalga Demodülatörü: FM sinyallerini ses sinyallerine dönüştürür.
-
RSSI (Received Signal Strength Indicator): Sinyal gücü göstergesi.
-
Düşük Gürültü: Yüksek sinyal kalitesi için optimize edilmiş.
-
Çıkış: Ses sinyali çıkışı, harici bir amplifikatöre bağlanabilir.
-
Çalışma Sıcaklık Aralığı: 0°C ila +70°C (MC3361), -20°C ila +70°C (KA3361), tüketici elektroniği için uygun.
-
Uygulama Alanları:
-
FM alıcılar (taşınabilir radyolar, telsizler).
-
Düşük güçlü iletişim cihazları (örneğin, kablosuz kulaklıklar).
-
Tüketici elektroniği ve hobi projeleri.
-
Dar bant FM veri iletim sistemleri.
-
Avantajlar:
-
Düşük Güç Tüketimi: Batarya ömrünü uzatır.
-
Kompakt SOIC-16 Paketi: Modern PCB tasarımlarında yer tasarrufu.
-
Entegre Özellikler: Harici bileşen sayısını azaltır.
-
RoHS Uyumluluğu: Çevre dostu üretim.
Not: MC3361/KA3361, eski bir bileşen olup bazı bölgelerde üretimi durdurulmuş (obsolete) olabilir. Alternatif olarak, TA7642, NE602 veya SA605 gibi modern FM alıcı entegreleri değerlendirilebilir. Veri sayfası, MC3361 için 156KB/6 sayfa (Motorola) ve KA3361 için 78KB/4 sayfa (Samsung) olarak belirtilmiştir.
Nereden Satın Alabilirsiniz?
MC3361/KA3361 SOIC-16 SMD entegre devresini güvenilir bir kaynaktan temin etmek için DELTASET ELEKTRONİK’i tercih edebilirsiniz. İstanbul Karaköy merkezli DELTASET ELEKTRONİK, entegre devreler, transistörler, regülatörler, klemensler ve diğer elektronik bileşenleri geniş bir yelpazede sunar. Orijinal ürün garantisi, hızlı teslimat ve müşteri odaklı hizmet anlayışıyla DELTASET, elektronik projeleriniz için güvenilir bir tedarikçidir.
