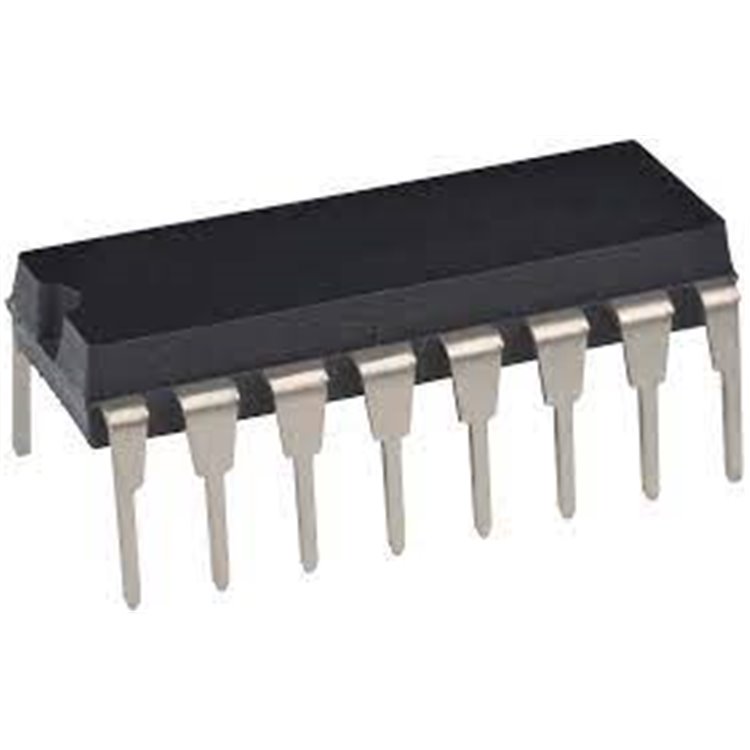

MC3486P, Texas Instruments tarafından üretilen dörtlü diferansiyel hat alıcısı entegre devresidir. DIP-16 kılıfta, 5V besleme voltajı ve 3-durumlu (tri-state) çıkışlarla ANSI TIA/EIA-422-B, TIA/EIA-423-B ve ITU V.10/V.11 standartlarına uygun olarak tasarlanmıştır. Her biri bağımsız dört alıcı, diferansiyel sinyalleri TTL uyumlu lojik seviyelerine dönüştürür ve yüksek gürültü bağışıklığı sağlar. Veri iletişimi, endüstriyel kontrol ve RS-422 tabanlı sistemler için idealdir. MC34C86P yazımı muhtemelen bir hata olup, doğru model MC3486P’dir.
Özellikler
-
Tip: Dörtlü diferansiyel hat alıcısı, 3-durumlu çıkış.
-
Besleme Voltajı (Vcc): 4.75V - 5.25V.
-
Giriş Hassasiyeti: ±200mV (diferansiyel).
-
Çıkış Akımı: 6mA (yüksek), -6mA (düşük).
-
Çıkış Voltajı: TTL uyumlu (0V-5V).
-
Yayılım Gecikmesi: 20ns (tipik).
-
Kılıf: DIP-16 (delik içi, 19.3mm x 6.35mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özellikler: Yüksek gürültü bağışıklığı, düşük güç tüketimi, MC3487 sürücü ile uyumlu, RoHS uyumlu.
Kullanım Alanları
-
RS-422/RS-423 veri iletişim sistemleri.
-
Endüstriyel otomasyon ve kontrol panelleri.
-
Mikrodenetleyici tabanlı diferansiyel sinyal alımı.
-
Uzun mesafeli veri aktarımı (ör. seri iletişim).
Teknik Özellikler
Kaynak: Texas Instruments MC3486 Veri Sayfası
Neden MC3486P?
Dört bağımsız alıcı, ±200mV hassasiyetle yüksek gürültü bağışıklığı sunar. 3-durumlu çıkışlar, veri yolu yönetimini kolaylaştırır ve yüksek empedans durumu sağlar. 20ns hızlı yayılım gecikmesi, yüksek hızlı veri aktarımı için uygundur. DIP-16 kılıf, breadboard ve prototip projelerine uygundur. MC3487 dörtlü hat sürücüsü ile birlikte kullanıldığında optimum performans sağlar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Diferansiyel girişler (A/B, pin 1-4, 5-7, 9-12, 13-15).
-
Çıkışlar (Y, pin 2, 6, 11, 14).
-
Enable pinleri (G, pin 4, 12; düşük lojik=devre dışı).
-
Vcc (pin 16), GND (pin 8; veri sayfası kontrolü).
-
Besleme: 5V (±5%), düşük gürültülü güç kaynağı önerilir.
-
Kontrol: Enable pinleri ile çıkışlar aktif/pasif yapılır. Diferansiyel sinyaller (örn. RS-422) A/B girişlerine uygulanır.
-
Montaj: DIP-16 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı ±7V’yi aşmamalı, ESD önlemleri alın.
SSS
MC3486P vs MC3487?
MC3486P, alıcı (receiver); MC3487, sürücü (driver). MC3486P, diferansiyel sinyalleri alır; MC3487, sinyal üretir. Birlikte kullanılırlar. MC34C86P nedir?
Muhtemelen yazım hatası; doğru model MC3486P’dir. Arama sonuçlarında MC34C86P’ye dair bilgi bulunmamaktadır.
Arduino ile kullanılabilir mi?
Evet, 5V TTL uyumlu çıkışları ile Arduino’nun dijital pinlerine bağlanabilir, RS-422 sinyallerini okumak için uygundur.
